📱 Zenfone 8が突然起動しない原因は基板にあることも
Zenfone 8が全く起動しなくなった場合、バッテリーなどの部品だけでなく、メイン基板やCPU周辺の接続不良が原因となっている可能性もあります。
今回の端末では基板を詳しく検査した結果、CPUを基板へ接続しているはんだ部分にクラックが発生している可能性が疑われました。
✅ 今回の修理ポイント
- Zenfone 8が全く起動しない状態
- 基板検査でCPU周辺のはんだクラックを疑う
- CPUと上部のメモリを慎重に取り外し
- CPUをリボールして再実装
- 再溶接後は正常に起動
- 修理期間は約3日
- 端末内のデータもそのまま
Zenfone 8が起動しない場合にCPUのはんだクラックを疑うケース
スマートフォンのCPUは、基板へ多数の小さなはんだ接点で接続されています。
この接続部分に問題が起きるとCPUと基板の間で正常な信号のやり取りができなくなり、電源が入らない、起動しないといった重大な症状につながる場合があります。
今回のZenfone 8も基板を詳しく調べた結果、CPUそのものではなく、CPUと基板を接続しているはんだ部分の接触不良が疑われる状態でした。
⚠ 起動しない症状はパーツ交換だけで直るとは限りません
バッテリーなどの一般的な部品に問題がなくても、CPU周辺や基板内部に故障があると端末は起動できません。その場合は故障箇所を特定したうえで基板修理が必要になります。
CPUの接続不良は外見だけでは判断できない
CPU下のはんだ接点は、通常の状態では外側から見ることができません。
そのためCPU周辺の接触不良が疑われる場合には、基板の状態を確認したうえでCPUを取り外し、再実装する作業が必要になることがあります。
Zenfone 8のCPU修理が難しい理由はPoP構造にある
Zenfone 8のCPU周辺は、CPUの上にメモリを重ねて実装するPoP構造になっています。
そのためCPUを取り外して修理する際は、CPUだけでなく上部に実装されているメモリへの熱ダメージにも注意しなければなりません。
💡 PoP構造のCPU修理で重要なポイント
- CPUの上にメモリが重なっている
- 取り外し時の温度管理が重要
- 過度な熱を加えると周辺部品を傷める可能性がある
- CPUを取り外した後にリボールして再実装する
特にCPUを取り外す工程では、温度管理を誤ると部品そのものを故障させる可能性があります。
今回も周辺へ余計な負荷を掛けないよう慎重に温度を管理しながらCPUを取り外しました。
CPUを取り外して基板側の状態を確認
CPUを取り外した後の基板を確認すると、大きなパターン剥がれもなく、きれいな状態でCPUを取り外すことができていました。
CPUを再利用して修理するためには、取り外す段階で基板側の接点を傷めないことも重要です。

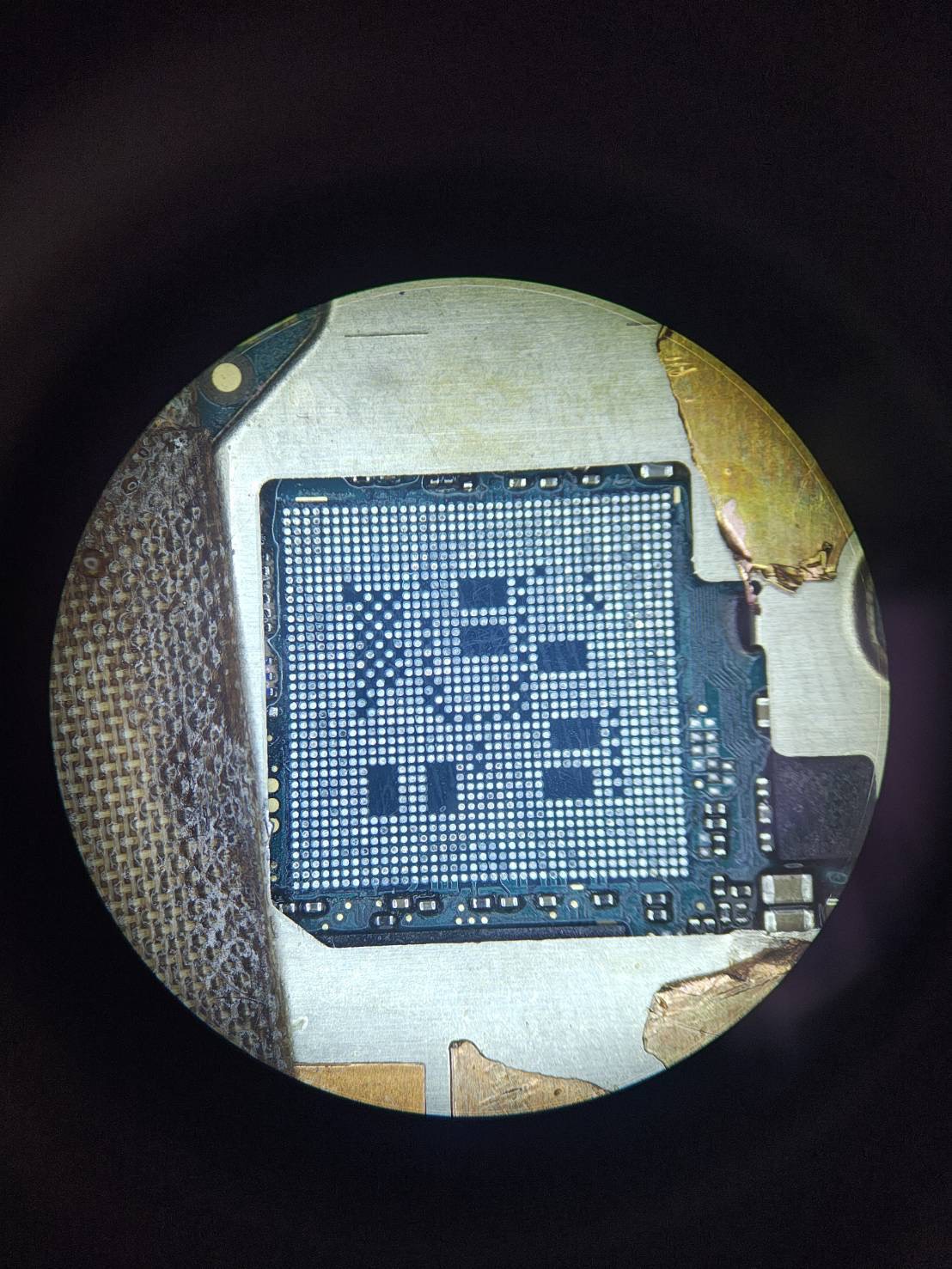

CPUを取り外したZenfone 8の基板です。パターン剥がれもなく、基板側の接点がきれいに残っている状態を確認できます。

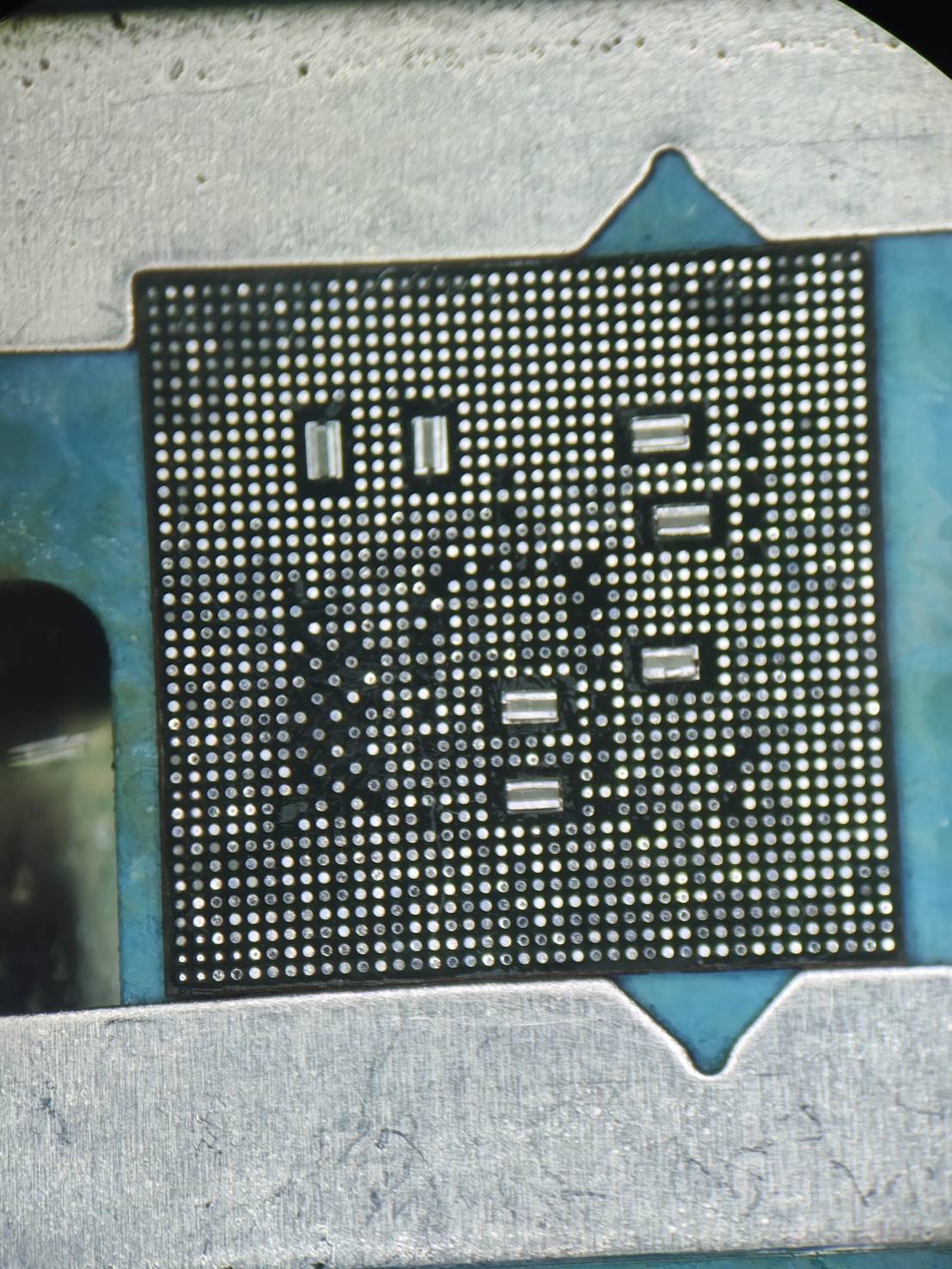

取り外したCPUの裏面です。こちらも大きな損傷なく取り外せていることを確認しました。
CPUのはんだクラックはリボールと再実装で改善できる場合があります
CPU下のはんだ接続不良が原因と考えられる場合、CPUを一度取り外し、古いはんだを処理して新しくはんだボールを形成する「リボール」を行います。
その後、CPUを基板の正しい位置へ戻して再度実装します。
CPUとメモリを再実装
今回はCPUをリボールした後、基板へ再度実装し、その上にあるメモリも元の状態へ戻しました。
PoP構造では複数の部品が重なっているため、それぞれの接続状態と温度を確認しながら慎重に作業を進めます。

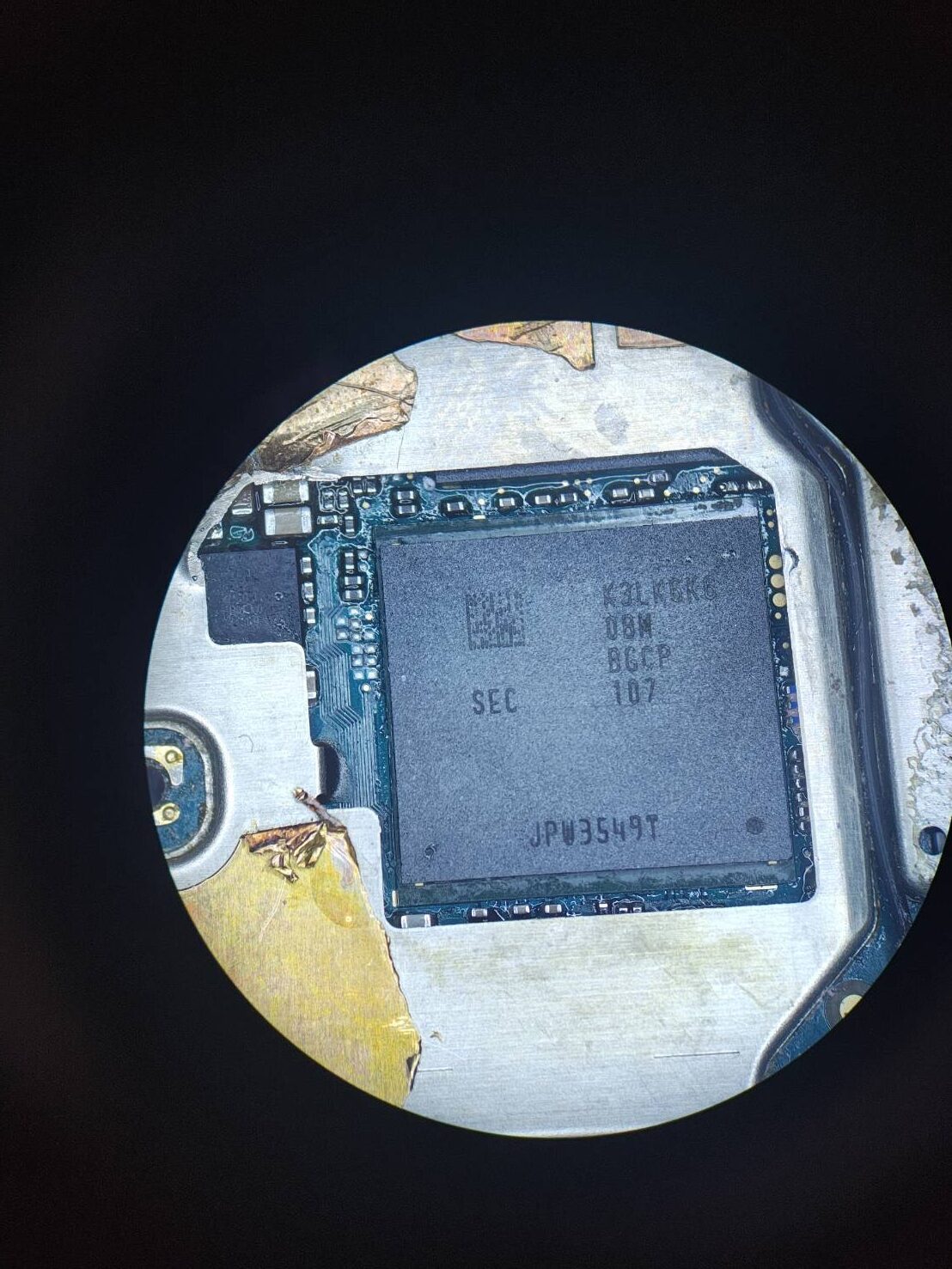

リボール後、CPUとメモリを再実装したZenfone 8の基板です。ここから端末を組み戻し、起動確認を行います。
CPUを再溶接したZenfone 8はデータそのままで正常起動
CPUとメモリを再実装した後に端末を組み戻して確認したところ、これまで全く起動しなかったZenfone 8が正常に起動するようになりました。
画面表示も戻り、端末内のデータもそのまま残っていることを確認しています。

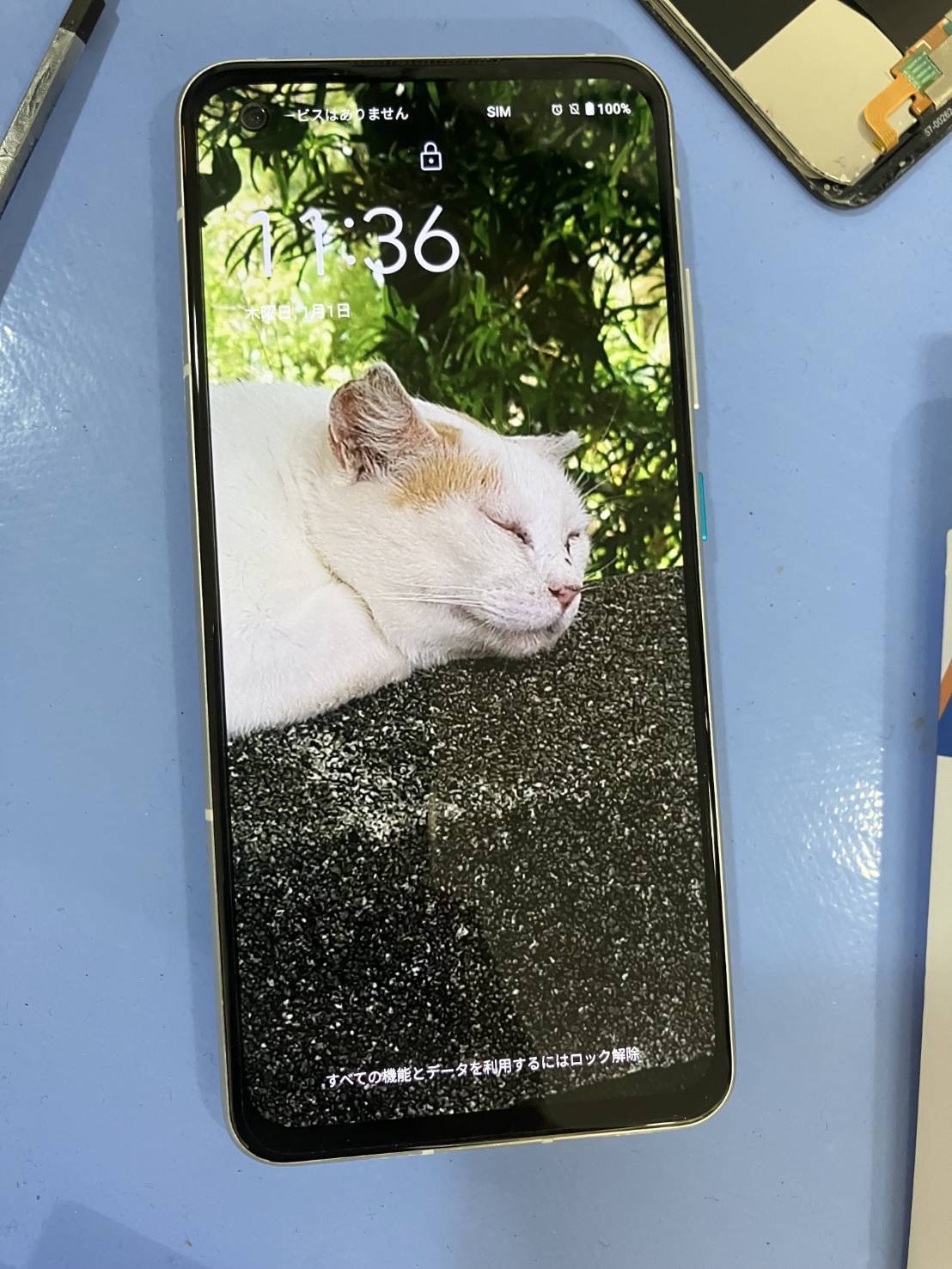

CPU再実装後のZenfone 8です。正常に起動し、画面表示も確認できる状態まで復旧しました。
Zenfone 8が起動しなくても基板修理でデータを残せる可能性があります
電源が入らないスマートフォンでは、写真やアプリなどのデータを取り出せなくなることが大きな問題です。
しかし今回のようにCPU周辺の接続不良が原因であれば、元の基板を修理して再び起動させることで、データを残したまま復旧できるケースがあります。
端末交換や基板そのものの交換とは異なり、元のCPUや基板を生かして修理するため、データ復旧を重視する場合にも選択肢となる修理方法です。
💡 起動しないZenfoneで確認したいこと
- バッテリーなど一般的な部品に問題がないか
- メイン基板に異常がないか
- CPU周辺の接続不良が疑われないか
- 基板修理で元のデータを残せる可能性があるか
📍 大宮でZenfone 8の起動不良・CPU基板修理に対応
大宮でZenfone 8が起動しない症状にお困りの場合、一般的なパーツ交換で改善しなければ基板側に原因がある可能性もあります。
スマホスピタル埼玉大宮店では、通常のスマートフォン修理だけでなく、今回のようなCPUリボールを伴う基板修理にも対応しています。
- 📱 Zenfoneを含むAndroid修理に対応
- 🔧 CPUリボールなどの基板修理にも対応
- 🏪 基板修理を店頭で実施
- ⏰ 今回の修理期間は約3日
- ✅ データそのままで復旧した修理実績あり
- 📍 大宮駅西口から徒歩2分
基板修理を店頭で行っているため、修理内容によっては外部へ送って作業する場合と比べ、比較的短い期間で対応できるケースがあります。
Androidの修理内容や料金については Androidの修理料金一覧 もご確認ください。
Zenfoneの起動不良・基板修理でよくある質問
Q. Zenfoneが全く起動しなくても修理できますか？
A. 故障箇所によっては修理可能です。通常の部品だけでなく、CPU周辺を含めた基板まで確認して原因を切り分けます。
Q. CPUを修理するとデータは消えますか？
A. 故障状態によって異なりますが、今回のZenfone 8はCPUをリボール・再実装し、データそのままで正常起動まで復旧しました。
Q. 基板修理にはどれくらい時間がかかりますか？
A. 修理内容によって異なります。今回のCPUリボール修理は約3日で完了しました。
