🎮 Switchは充電できるのにTV出力できない原因は？
Nintendo Switchで充電は正常にできるのに、TVへ映像だけ出力されない場合、主に充電口またはTV出力に関係する基板回路の故障が考えられます。
充電できているからといって、充電口全体が正常とは限りません。
Switchの充電口には複数のピンがあり、それぞれ充電や通信、映像出力など異なる役割を持っています。
そのため、充電に使用するピンが正常でも、TV出力に関係するピンだけが接触不良や破損を起こしていると、「充電はできるがTV出力だけできない」という症状が発生することがあります。
✅ 今回の修理ポイント
- 充電は正常だがTV出力ができないSwitch
- 分解すると充電口にぐらつきを確認
- 充電口を外すと基板パターンが広範囲に剥離
- 剥がれたパターンを再形成
- 新しい充電口を取り付け
- 充電・TV出力ともに正常動作を確認
- 修理時間は約2時間
SwitchのTV出力だけできない場合は充電口故障を疑うことも
SwitchのTV出力不良では、基板上にあるTV出力関連のチップが原因になる場合もありますが、USB Type-C充電口側の破損でも同じ症状が発生します。
今回の端末では分解前の確認で充電口がわずかにぐらついていたため、まず充電口周辺の故障を疑いました。
Switchの充電口には24本のピンがある
Nintendo Switchの充電口には、12ピン×2列の合計24本の接点があります。
これらすべてが同じ役割を持っているわけではなく、充電・通信・映像出力などそれぞれ異なる機能を担当しています。
💡 充電できても充電口が正常とは限りません
充電に必要な接点が残っていれば本体への給電はできる一方、映像出力に関係する接点が破損しているとTV出力だけできなくなることがあります。
そのため、充電ケーブルを挿して充電マークが表示されるだけでは、充電口のすべての機能が正常とは判断できません。
充電口を外すと基板側のパターンが大きく剥離していました
Switchの充電口は、一般的なコネクターのように差し替えるだけで交換できる部品ではなく、基板へ直接はんだ付けされています。
そのため交換する際はヒートガンなどを使用して既存の充電口を基板から取り外します。
今回も充電口を取り外して基板側を確認したところ、上下2列ある接点のうち、下側のパターンは3箒所以外ほぼすべて剥離している状態でした。

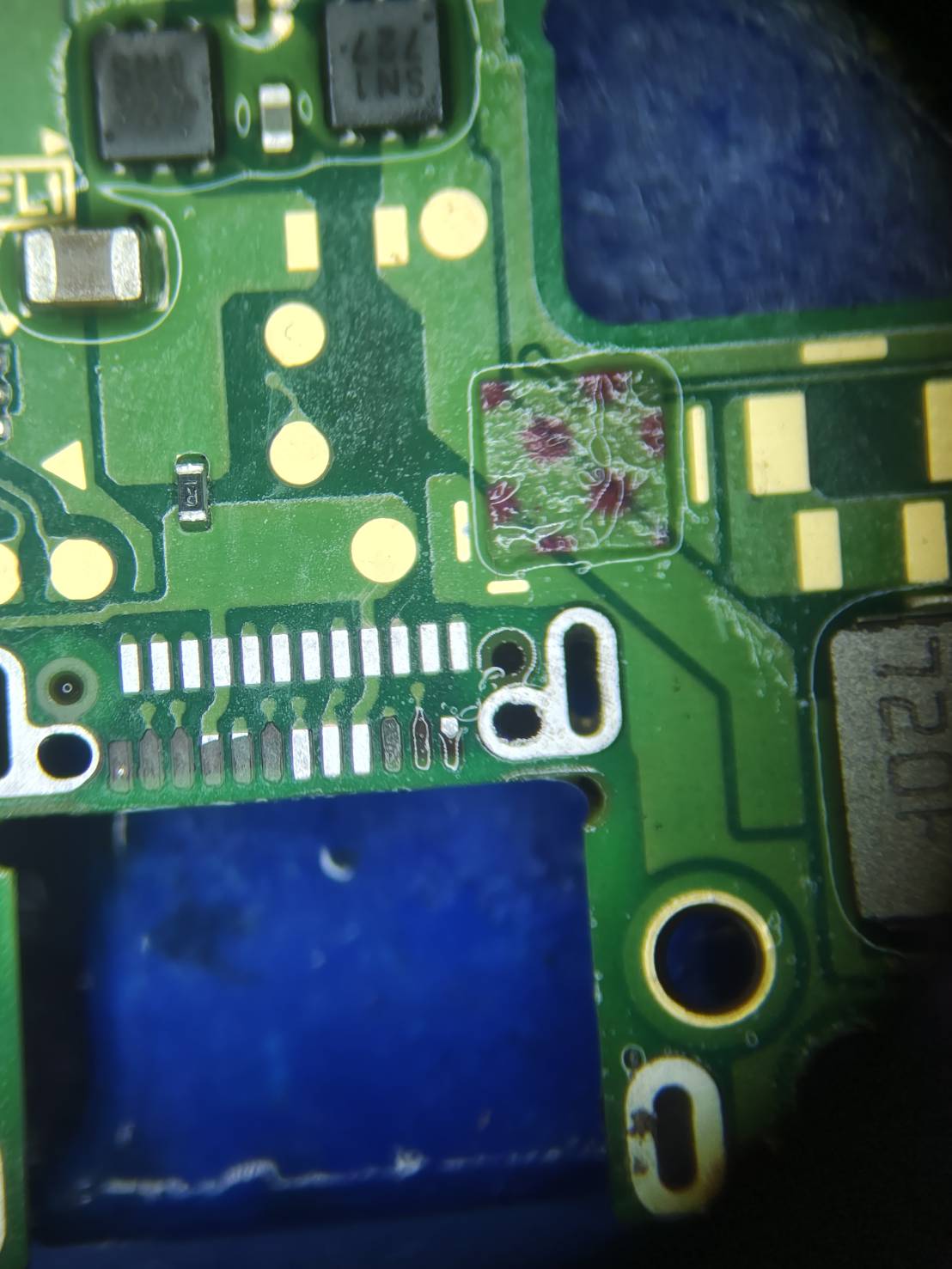

充電口を取り外したSwitchの基板です。下側の接点部分で基板パターンが広範囲に剥がれていることが確認できます。
充電ケーブルを挿した状態での衝撃が原因になることも
充電口へケーブルを挿した状態で本体を落としたり、ケーブルへ強い力が加わったりすると、充電口そのものだけでなく基板側のパターンまで引き剥がされることがあります。
⚠ パターンが剥がれていると充電口交換だけでは直りません
新しい充電口を用意しても、基板側の接点そのものがなくなっている状態では正常にはんだ付けできません。剥離した回路を修復してから充電口を取り付ける必要があります。
Switchの充電口パターンが剥がれても再形成できる場合があります
今回のように基板側のパターンが剥離している場合は、そのまま新しい充電口を取り付けることができません。
そこで、残っている回路を確認しながらエナメル線などを使用して必要な配線を作り直す「パターン再形成」を行います。
充電口周辺は接点同士の間隔が非常に狭いため、再形成する配線の位置が少しずれるだけでも正常に動作しない可能性があります。
顕微鏡を使用し、周囲の接点とショートさせないよう慎重に作業を進めます。

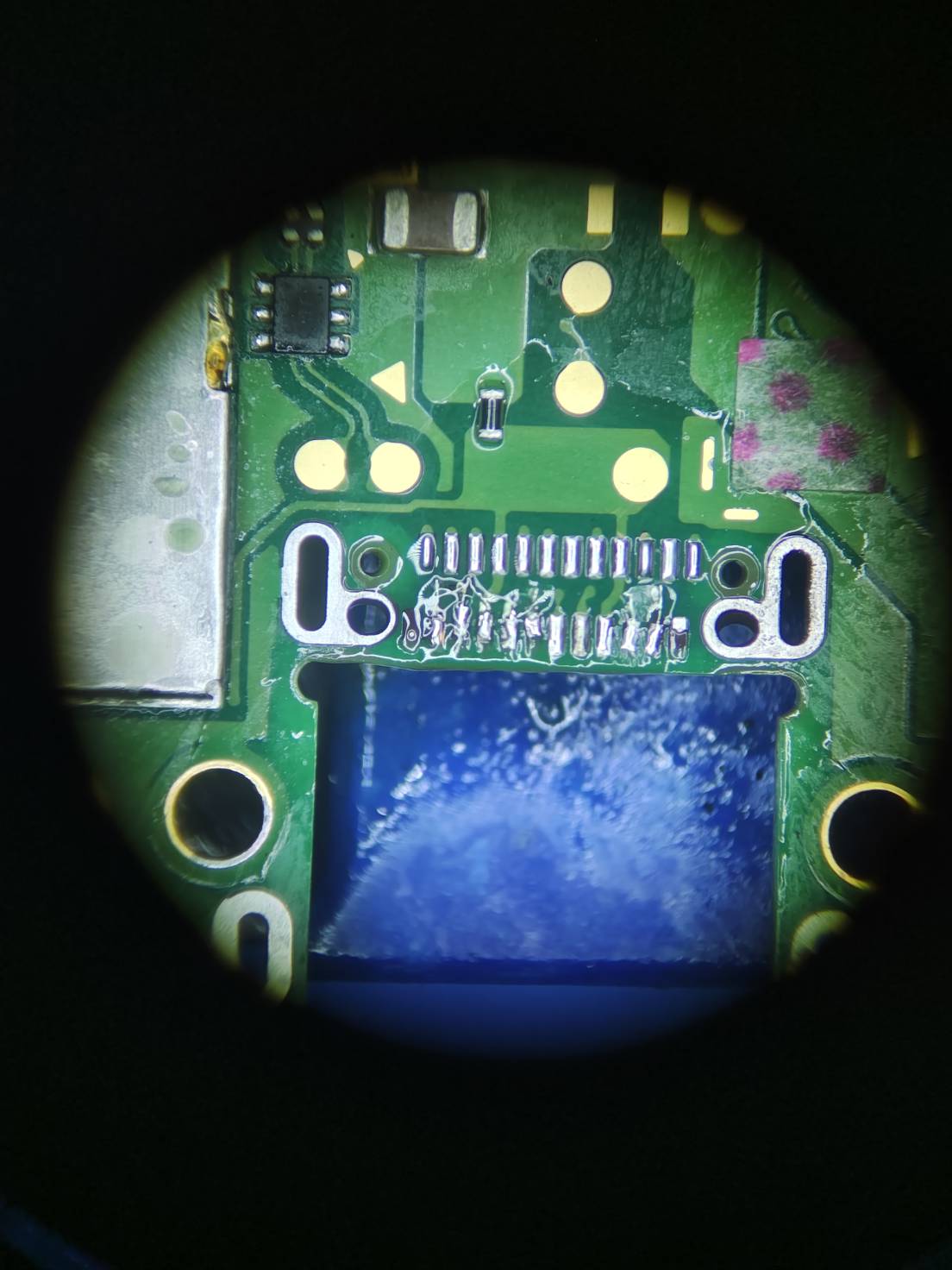

剥離していた基板パターンを再形成した状態です。必要な回路を作り直し、新しい充電口を取り付けられる状態へ修復しています。
パターン修復後に新しい充電口を取り付け
必要なパターンを再形成した後、新しい充電口を基板へ取り付けます。
取り付け後は本体を組み戻し、充電だけでなくTV出力まで確認して修理結果を判断します。
充電口と基板を修復しSwitchのTV出力が正常に復旧
基板パターンの再形成と充電口交換後に本体を組み上げ、動作確認を行いました。
充電機能に問題がないことを確認したうえでドックへ接続すると、これまで映らなかったTVへ正常に映像が出力されるようになりました。
今回のように充電自体はできていても、充電口内部や基板側の一部だけが破損しているケースがあります。
修理後は充電・TV出力の両方が使用でき、通常通りドックモードで遊べる状態まで復旧しています。

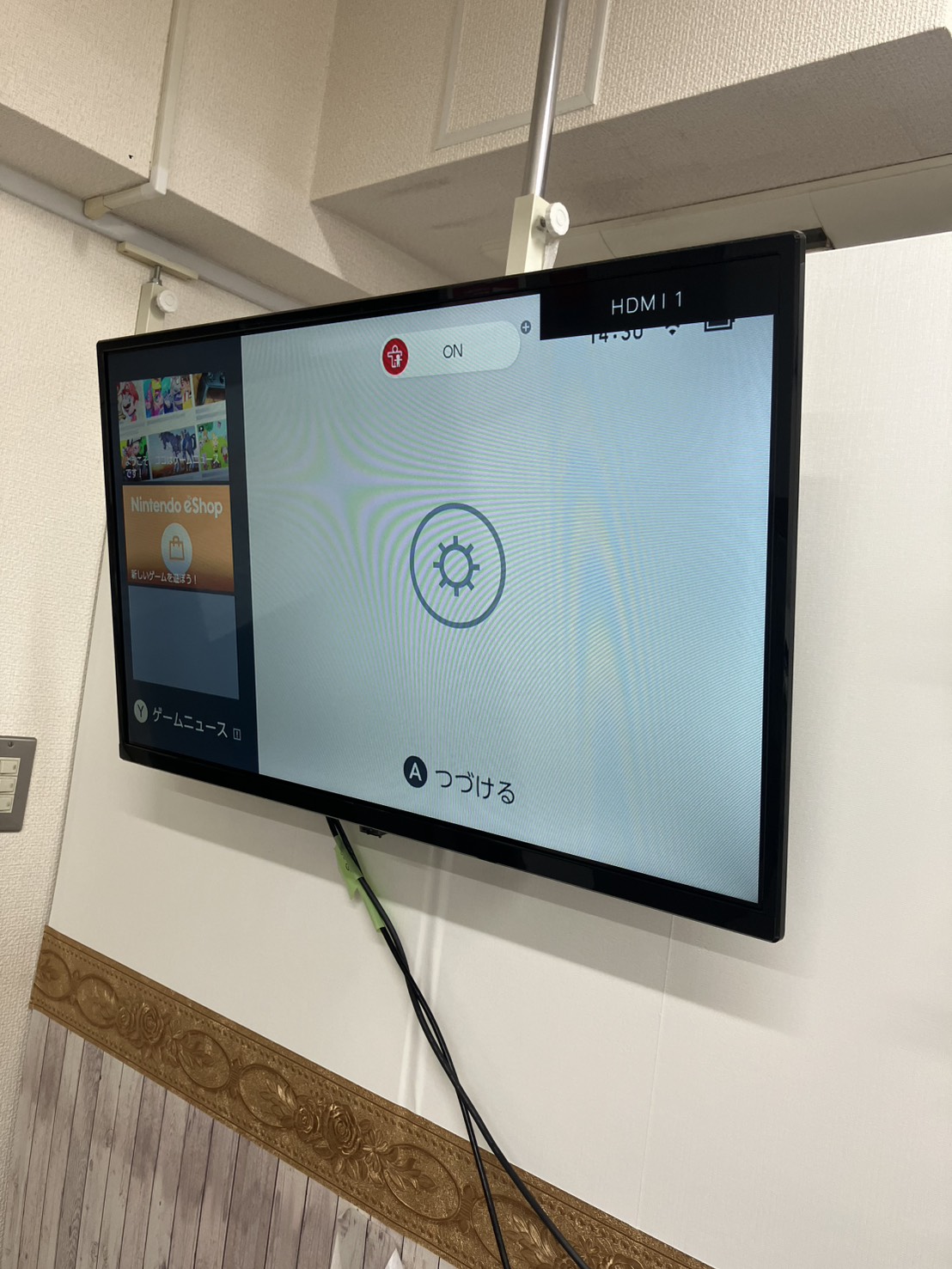

修理後にSwitchをドックへ接続し、モニターへ正常に映像出力されていることを確認しています。
Switchの充電口交換で修理不可と言われても基板修復できる場合があります
Switchの充電口故障では、単純に新品の充電口へ交換できる状態もあれば、今回のように基板側のパターンまで剥がれているケースもあります。
パターン剥離が大きい場合、通常の充電口交換だけでは対応できないため、店舗によっては修理不可と判断されることもあります。
ただし、基板側の残っている回路や損傷状態によっては、パターンを再形成することで修復できる可能性があります。
💡 TV出力できないSwitchで確認する主な箇所
- 充電口にぐらつきや変形がないか
- 充電口内部のピンが破損していないか
- 基板側のパターンが剥離していないか
- TV出力関連の基板回路に異常がないか
📍 大宮でSwitchのTV出力不良・充電口の基板修理に対応
大宮でNintendo SwitchのTV出力不良にお困りの場合、充電できているからといって充電口が正常とは限りません。
スマホスピタル埼玉大宮店では、通常の充電口交換だけでなく、今回のような基板パターン再形成を伴う修理にも対応しています。
- 🎮 Nintendo Switch修理に対応
- 🔧 充電口交換・基板修理にも対応
- 🛠 パターン剥離の再形成にも対応可能な場合あり
- ⏰ 今回の修理時間は約2時間
- ✅ データそのままを考慮した修理対応
- 📍 大宮駅西口から徒歩2分
修理内容や料金については Switchの修理料金一覧 もご確認いただけます。
SwitchのTV出力・充電口修理でよくある質問
Q. 充電できるのにTV出力だけできないことはありますか？
A. あります。充電口には複数の接点があり、充電に必要な部分が正常でも映像出力に関係する接点が破損している場合があります。
Q. 基板のパターンが剥がれていても修理できますか？
A. 損傷状態によりますが、残っている回路からパターンを再形成することで修復できる場合があります。
Q. Switchの充電口修理は即日可能ですか？
A. 故障状態や混雑状況によって異なります。今回のパターン再形成を伴う修理は約2時間で完了しました。
