📱 iPhone14が突然起動しない時に考えられる原因は？
iPhone14が全く起動しない場合、原因はバッテリーだけとは限りません。
充電口や画面、本体内部の基板など、複数の故障箇所が同じ「起動しない」という症状につながるため、実際の修理では一つずつ原因を切り分ける必要があります。
今回のiPhone14では、基板へ直流電源を接続すると電源ボタンを押していない状態でも電流計の針が大きく振れる状態でした。
この反応から、基板上の電源ラインでショートが発生している可能性が高いと判断し、基板修理へ進みました。
✅ 今回の修理ポイント
- iPhone14が全く起動しない状態
- 直流電源で電源ラインのショートを確認
- 外側からのサーモグラフィーでは発熱箇所を特定できず
- 2層基板を分離して内部を点検
- 上側基板のメインラインでショート箇所を特定
- 故障したコンデンサを除去して正常起動
- 修理期間は約1日・データそのまま
iPhone14が起動しない場合は基板ショートが原因になることも
iPhoneが起動しない症状では、バッテリー交換など比較的簡単な部品交換で改善するケースもあります。
一方で、基板上の電源ラインがショートしている場合は、故障している電子部品を特定して基板修理を行わなければ改善しません。
電源ボタンを押していないのに電流が流れる場合は要注意
今回の端末では、基板へ直流電源を接続したところ、電源ボタンを押していない状態から電流計が大きく反応しました。
正常な状態とは異なる電流の流れ方だったため、メインライン上のどこかでショートが発生している可能性を疑います。
⚠ 起動しない＝バッテリー故障とは限りません
画面が真っ暗で反応がない場合でも、バッテリー・充電口・画面・基板など原因はさまざまです。特に基板がショートしている場合は、一般的なパーツ交換だけでは改善しないことがあります。
サーモグラフィーでもiPhone14のショート箇所が見つからないのはなぜ？
基板ショートの点検では、電流を流した際に発熱する部品をサーモグラフィーなどで探す方法があります。
しかし今回のiPhone14では、基板の外側から確認してもどの部品が熱を持っているのか特定できませんでした。
そこで疑ったのが、外側からは直接確認できない2層基板の内部です。
iPhone14は上下の基板を接合した2層構造
iPhone14のロジックボードは、上下の基板が接合された構造になっています。
そのため、故障している部品が基板の内側に配置されている場合、組み上がった状態では目視や発熱確認だけで場所を特定することが難しいケースがあります。
今回は外部から故障箇所を特定できなかったため、基板を上下に分離し、それぞれのメインラインを個別に測定しました。

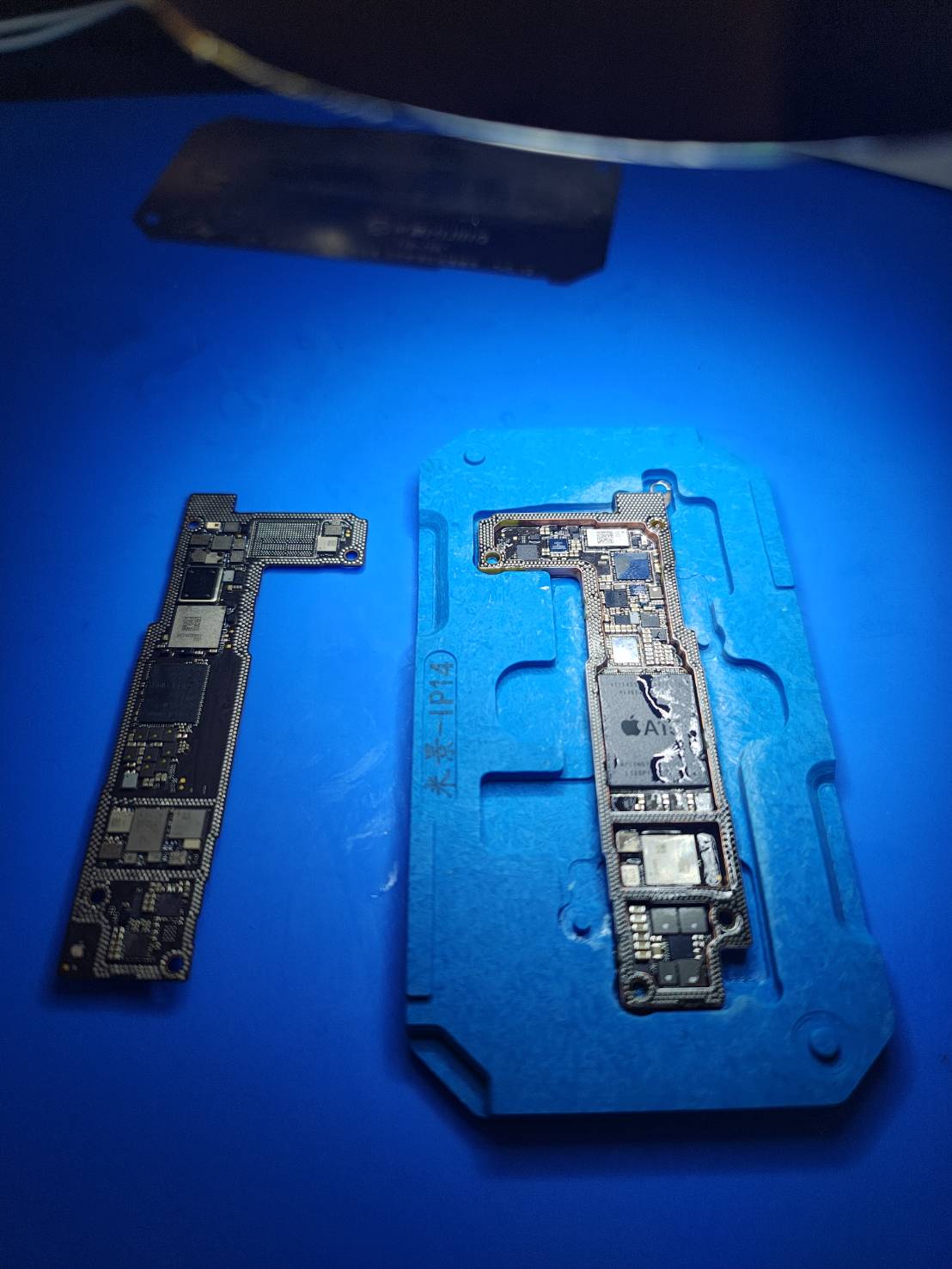

iPhone14の2層基板を上下に分離した状態です。外側から確認できない内部の回路まで点検していきます。
2層基板を分離すると上側基板のメインラインでショートを確認
2層基板を分離して上下それぞれのメインラインを測定したところ、上側の基板でショートしていることが確認できました。
これにより、調査範囲を大きく絞り込むことができます。
ただし、基板上には非常に多くのコンデンサや電子部品が配置されています。
メインラインがショートしていることが分かっても、そこから故障した1個の部品を特定する作業が必要です。

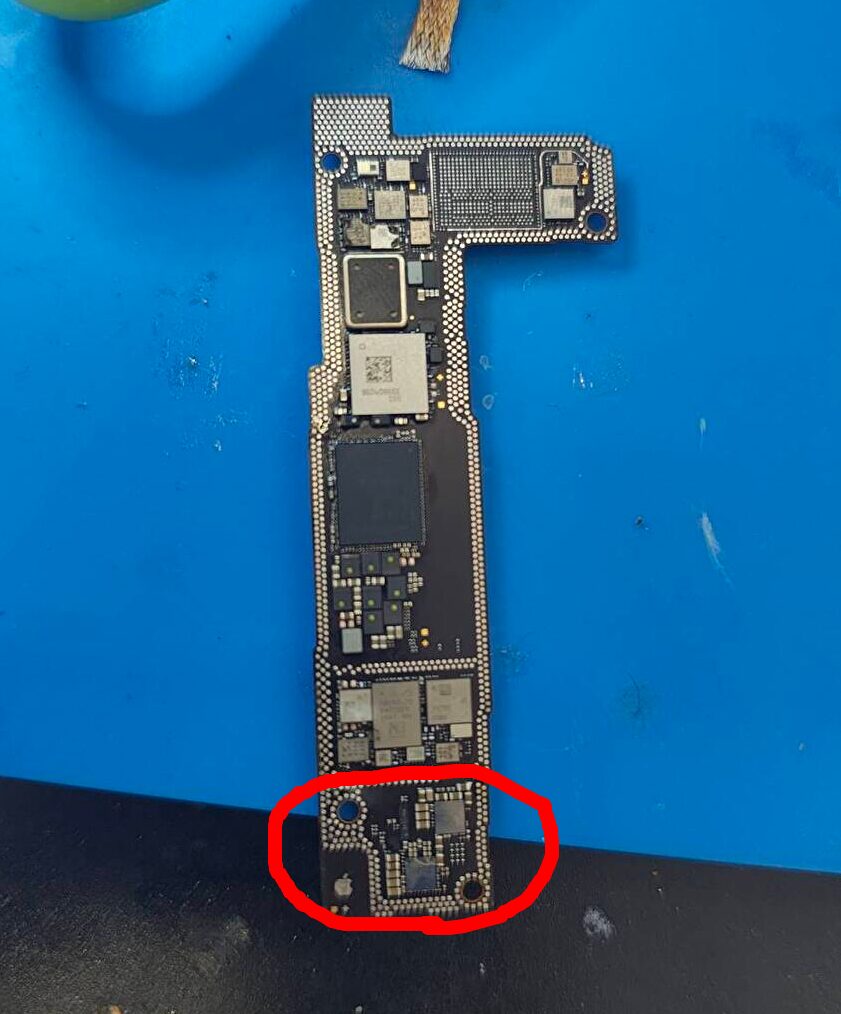

上側基板のうち、ショートしているコンデンサが存在した区画です。ここからさらに発熱する部品を絞り込んでいきます。
電流を流して発熱するコンデンサを絞り込み
疑わしい区画に松やにを塗布し、再び基板へ電流を流して確認しました。
すると複数ある電子部品のうち、1つのコンデンサが発熱していることを確認できました。
このコンデンサを基板から除去したところ、それまで確認されていたメインラインのショートが解消しました。
これにより、起動不良の原因となっていた部品を特定できたと判断します。
ショートしたコンデンサを除去しiPhone14は正常起動まで復旧
ショートが解消されたことを確認した後、分離していた上下の基板を再び接合し、本体へ組み戻して起動確認を行いました。
結果は問題なく、これまで全く起動しなかったiPhone14が正常に立ち上がり、画面表示まで確認できました。
今回はストレージなどデータを保存している領域を交換していないため、端末内のデータもそのまま残っています。
写真やアプリなどを残した状態で再び端末を使用できるようになりました。

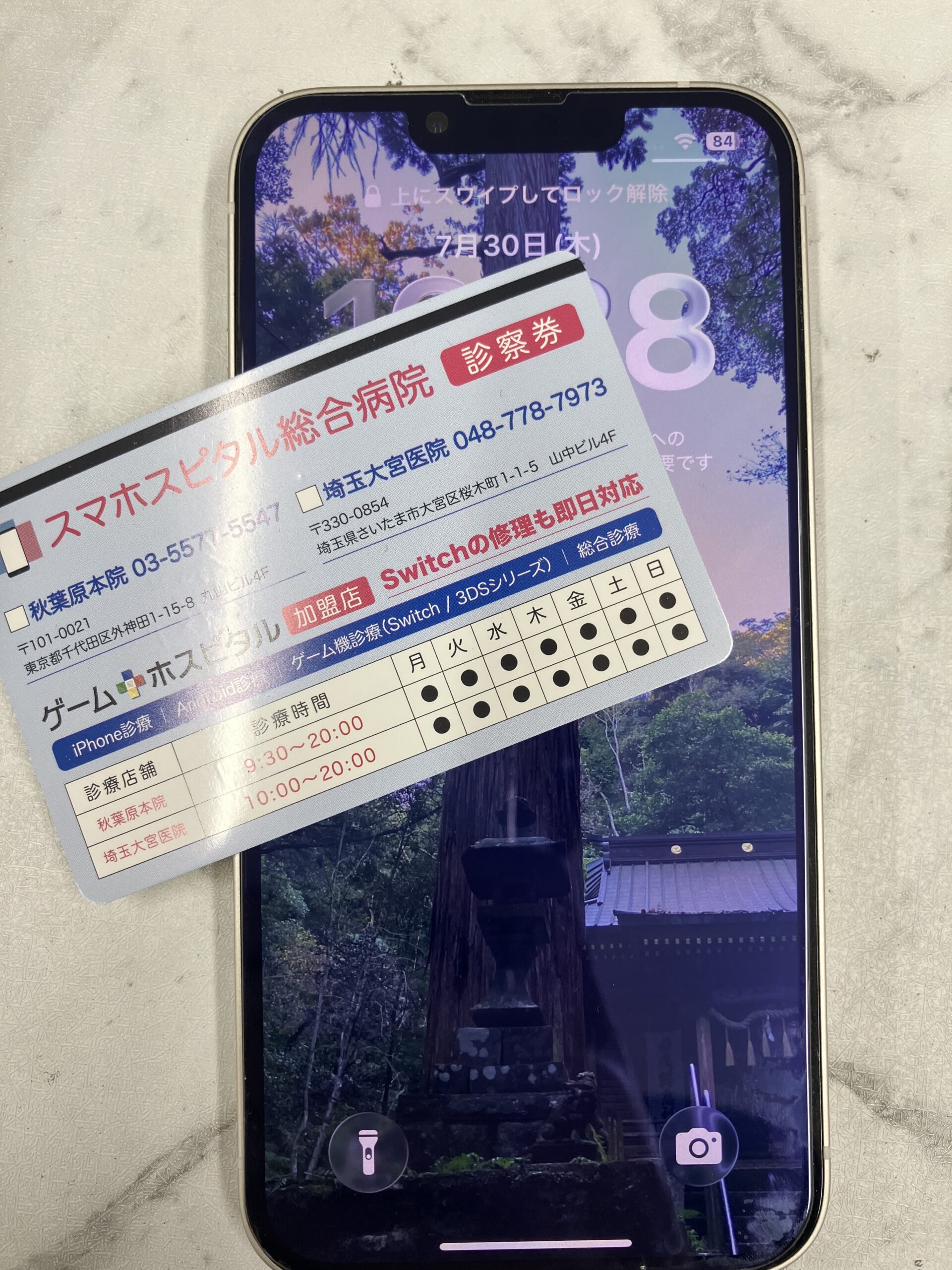

基板修理後のiPhone14です。正常に起動し、画面表示と端末内のデータを確認できる状態まで復旧しました。
iPhone14が起動しなくてもデータそのままで復旧できる可能性があります
電源が全く入らないiPhoneでは、「もうデータを取り出せないのでは」と心配される方も少なくありません。
しかし基板上の一部の電子部品が原因で起動できなくなっている場合、故障箇所のみを修理することでデータ領域をそのまま残して復旧できるケースがあります。
💡 起動しないiPhoneで確認する主なポイント
- バッテリーや充電系統に問題がないか
- 基板へ正常に電流が流れているか
- メインラインがショートしていないか
- 外側から故障箇所を特定できるか
- 2層基板内部に故障が隠れていないか
今回のように2層基板を分離する必要がある修理は、一般的なバッテリー交換や画面交換とは異なる基板修理となります。
