🎮 Switch Liteで音は鳴るのに画面が映らない原因は？
Switch Liteで音は鳴っているのに画面だけ真っ暗という場合、本体自体は起動していて、画面表示に関係する部分で故障している可能性があります。
代表的な原因は液晶パネルですが、Switch Liteではサブ基板や中間ケーブル、さらにメイン基板側の故障でも画面が映らなくなることがあります。
✅ 今回の修理ポイント
- Switch Liteの画面が真っ暗でも音は鳴る状態
- 液晶・サブ基板・中間ケーブルを交換しても改善なし
- 顕微鏡点検で基板上の焦げたコンデンサを発見
- テスター測定でショートを確認
- コンデンサ交換後に正常表示へ復旧
- 修理時間は約90分
Switch Liteの画面が映らない時に考えられる主な故障箇所
Switch Liteの画面が映らない場合は、液晶だけでなく画面表示に関係する複数の部品を順番に切り分ける必要があります。
特に「音は鳴る」「操作音がする」といった症状がある場合は、本体が起動している可能性が高く、表示系統の故障が疑われます。
液晶パネルの故障が最も多い
Switch Liteの画面表示不良では、まず液晶パネル自体の破損が考えられます。
落下や圧迫などの衝撃によって液晶内部が破損すると、表面のガラスに大きな割れがなくても画面が真っ暗になることがあります。
サブ基板や中間ケーブルの故障でも映像が出なくなる
Switch Liteでは、画面表示に関係する信号が複数の部品を経由しています。
そのため液晶自体が正常でも、途中にあるサブ基板や中間ケーブルが破損していると映像が表示されない場合があります。
💡 Switch Liteの画面表示に関係する構造
液晶のバックライトケーブル
↓
サブ基板（十字キー側基板）
↓
中間ケーブル
↓
メイン基板
液晶などが正常ならメイン基板故障の可能性も
液晶・サブ基板・中間ケーブルを正常な部品に交換しても表示が戻らない場合は、メイン基板側の故障も疑う必要があります。
今回のSwitch Liteも、一般的に多い3箇所を確認しても症状が変わらなかったため、基板側まで点検を進めました。
Switch Liteの画面が映らない時はどこを点検する？
画面が映らない原因を特定するには、正常な部品を仮付けして一つずつ故障箇所を切り分けるのが基本です。
今回も、まず故障例の多い液晶から順番に確認しました。
🔧 STEP1｜正常な液晶を仮付け
液晶パネル自体の故障かどうかを確認します。今回は正常な液晶に交換しても画面は映りませんでした。
🔧 STEP2｜サブ基板を交換して確認
十字キー側にあるサブ基板も正常な部品へ交換しましたが、症状に変化はありませんでした。
🔧 STEP3｜中間ケーブルを交換
サブ基板とメイン基板をつなぐ中間ケーブルも交換しましたが、画面表示は戻りませんでした。
🔧 STEP4｜メイン基板を顕微鏡で点検
関連パーツに問題がないことを確認したため、メイン基板側の故障を疑い、顕微鏡で詳しく確認しました。
⚠ 液晶交換だけでは改善しない場合があります
Switch Liteの画面が映らない症状は液晶故障が多いものの、実際にはサブ基板・ケーブル・メイン基板など原因が複数あります。原因を特定せずに部品だけを交換しても改善しないケースがあります。
液晶交換でもSwitch Liteの画面が映らない場合は基板故障の可能性も
正常な液晶・サブ基板・中間ケーブルに交換しても画面が映らなかったため、今回の端末ではメイン基板側に原因がある可能性が高いと判断しました。
そこで基板を取り外し、顕微鏡を使って液晶表示に関係する周辺を確認していきます。
液晶コネクター横に黒く変色したコンデンサを発見
顕微鏡でメイン基板を確認すると、液晶ケーブルを接続するコネクターのすぐ横にあるコンデンサが黒く変色していました。
基板上の電子部品は非常に小さいため、肉眼では異常を見つけにくいこともあります。

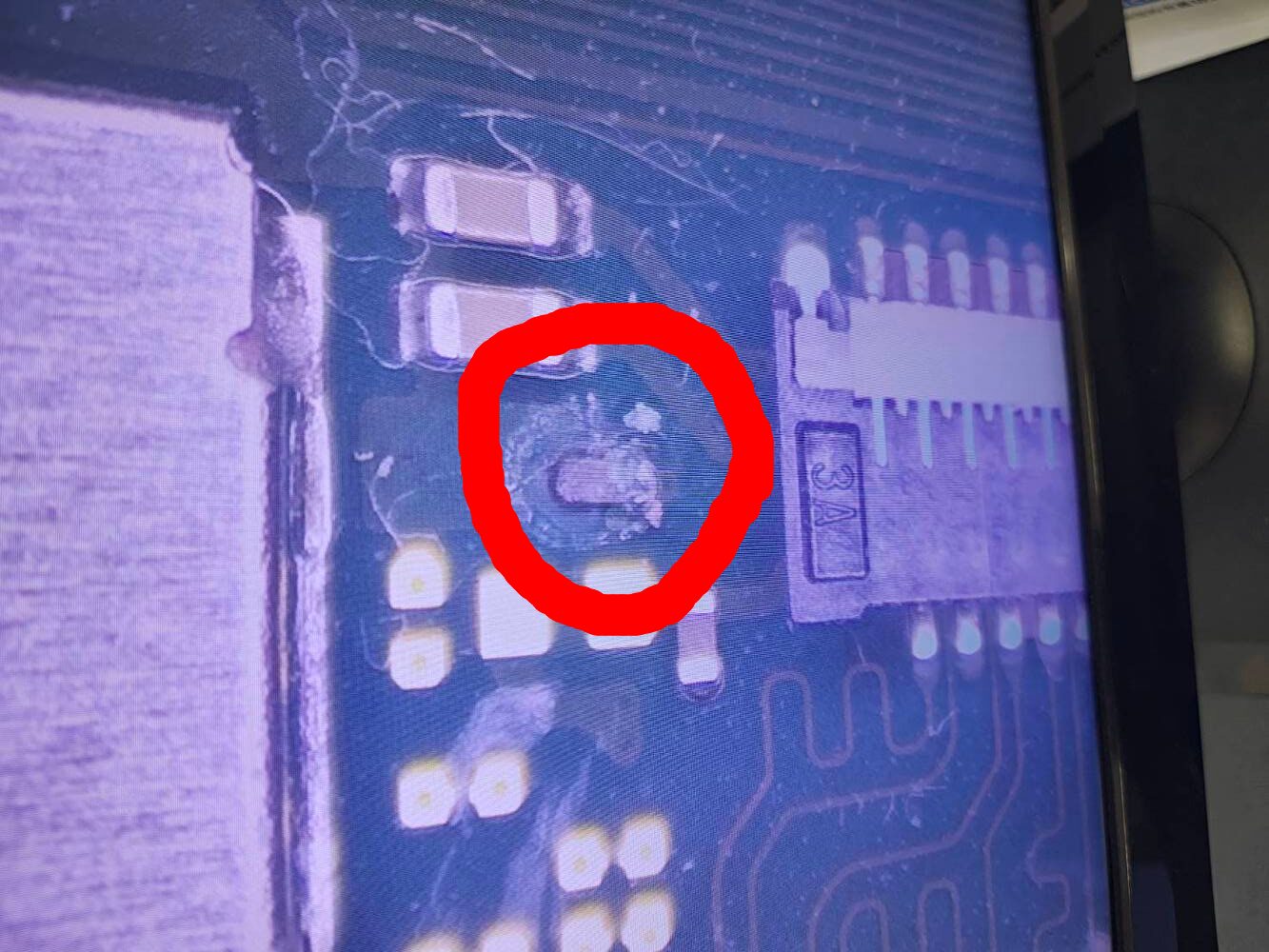

Switch Liteのメイン基板を顕微鏡で確認したところ、液晶コネクター横のコンデンサが黒く変色していました。
テスター測定でコンデンサ周辺のショートを確認
変色しているだけでは故障と断定できないため、テスターを使用して電気的な状態も確認しました。
測定したところ、該当するコンデンサ周辺でショートしていることが確認できたため、この部品が画面表示不良の原因となっている可能性が高いと判断しました。
Switch Liteの液晶コネクター付近がショートすると画面が映らなくなることがある
液晶表示に関係する回路上でショートが発生すると、液晶パネル自体が正常でも映像が表示されなくなることがあります。
今回のSwitch Liteでは、液晶コネクター付近にあるコンデンサが故障しており、結果として画面表示に異常が出ていました。
ショートしたコンデンサを取り外して交換
故障しているコンデンサを基板から取り外し、ドナー基板から同じ部品を移植しました。
基板上の部品は非常に小さく、周囲には多数の電子部品が配置されているため、顕微鏡を使用しながら慎重に作業します。
交換作業後に再び液晶を接続して起動確認を行ったところ、これまで真っ暗だった画面に正常な映像が表示されました。
ショートしたコンデンサを交換してSwitch Liteの画面表示が復旧
故障していたコンデンサを交換した結果、Switch Liteは正常に画面が表示され、操作できる状態まで復旧しました。
修理前は音だけ鳴って画面を確認できませんでしたが、修理後はメニュー表示や操作も確認でき、日常的に使用できる状態になっています。

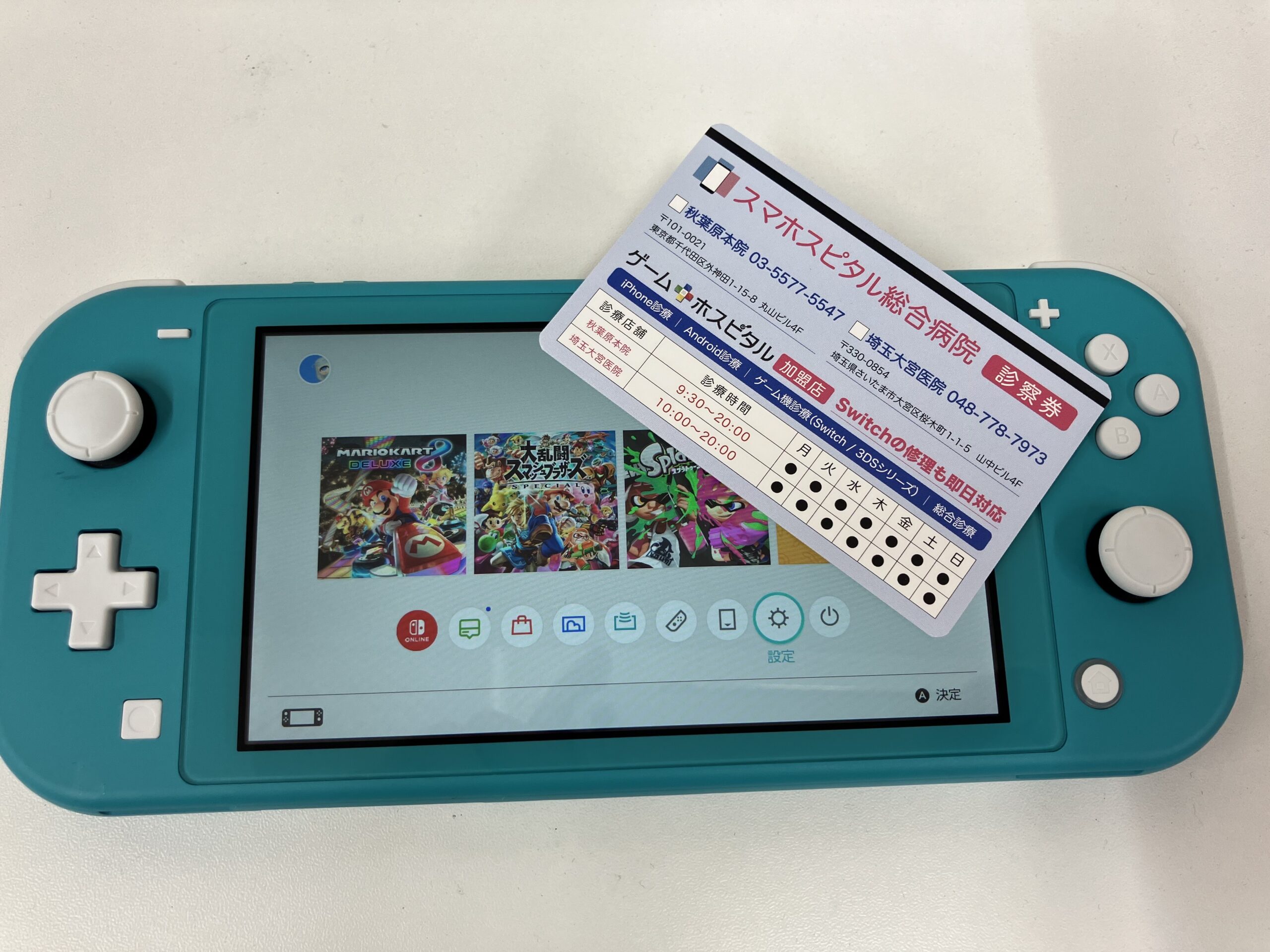

コンデンサ交換後のSwitch Liteです。画面表示が正常に戻り、本体操作も確認できる状態まで改善しました。
Switch Liteの画面が映らない症状は液晶交換だけで直るとは限らない
Switch Liteで画面が映らない場合、液晶パネルの故障が原因となるケースは多くあります。
しかし今回のように、液晶・サブ基板・中間ケーブルのいずれにも問題がなく、メイン基板上の電子部品が原因になっている場合もあります。
💡 画面が映らない時に確認する主な箇所
- 液晶パネル
- サブ基板（十字キー側基板）
- 中間ケーブル
- メイン基板上の回路・電子部品
特に「液晶を交換したのに映らない」「音は正常に鳴っている」といった場合は、単純な液晶不良以外の可能性も考える必要があります。
スマホスピタル埼玉大宮店では、通常のパーツ交換で改善しないSwitch Liteについても、基板まで確認したうえで修理方法をご案内しています。
📍 大宮でSwitch Liteの画面が映らない症状・基板修理に対応
大宮でSwitch Liteの画面修理をご検討中の場合、液晶交換だけでなく基板故障まで含めて原因を確認することが重要です。
スマホスピタル埼玉大宮店は大宮駅西口から徒歩2分の場所にあり、Switch Liteを含むゲーム機修理に対応しています。
- 🎮 Switch・Switch Lite修理に対応
- 🔧 パーツ交換だけでなく基板修理にも対応
- ⏰ 症状や在庫状況により即日修理可能
- ✅ データそのままを考慮した修理対応
- 📍 大宮駅西口から徒歩2分
修理内容や料金については
Switch・ゲーム機の修理料金一覧
もご確認いただけます。
Switch Liteの画面修理でよくある質問
Q. 音は鳴るのに画面が映らない場合は液晶故障ですか？
A. 液晶故障の可能性は高いですが、サブ基板・中間ケーブル・メイン基板側の故障でも同じ症状が発生します。実際に部品を仮付けしながら原因を切り分けます。
Q. Switch Liteの基板修理は即日でできますか？
A. 故障箇所や作業内容によって異なります。今回のコンデンサ交換では約90分で修理が完了しました。
Q. 基板修理をするとセーブデータは消えますか？
A. 今回のような基板上の部品交換では初期化を行いません。端末状態によって異なりますが、データそのままで復旧できるケースがあります。
🔗 Switch Liteの修理料金・過去の修理事例
Switch Liteでは画面表示不良のほか、充電不良やスティック故障、基板故障などさまざまな修理に対応しています。過去の修理事例も症状判断の参考としてご覧いただけます。
