iPad Proの充電反応がない…ドックコネクター交換で復旧

iPad

埼玉県さいたま市・大宮駅周辺でiPad修理をご検討中のお客様より、「充電ケーブルを挿しても全く反応しなくなった」というご相談をいただきました。今回はiPad Pro 11インチ第3世代の充電不良です。点検を行ったところ、原因はUSB Type-Cドックコネクター内部の破損でした。ドックコネクター交換を行い、正常に充電できる状態まで改善しています。充電できない症状はバッテリーが原因と思われがちですが、実際には充電口そのものが故障しているケースも少なくありません。今回は故障原因や診断方法もあわせてご紹介します。

✅ 今回の修理概要

機種：iPad Pro 11インチ第3世代
症状：充電できない
修理内容：ドックコネクター交換
修理時間：約1日
データそのままで修理完了

項目	内容
故障箇所	USB Type-Cドックコネクター
修理内容	ドックコネクター交換
修理時間	約1日
修理後	正常に充電可能

iPadが充電できなくなる原因とは？

iPadの充電不良にはさまざまな原因がありますが、その中でも比較的多いのが充電口（ドックコネクター）の故障です。

USB Type-Cコネクターは非常に細かな端子が並んでおり、毎日の抜き差しによって少しずつ摩耗していきます。また、無理な角度でケーブルを挿したり、充電しながら本体を使用したりすると、内部のピンへ大きな負荷がかかります。

さらに近年は価格の安い非純正ケーブルも多く流通していますが、コネクター部分の精度が純正品より低いものもあり、長期間使用すると内部ピンを傷めてしまうケースがあります。当店でも今回と同様の故障は少なくありません。

⚠ このような症状は要注意

角度を変えると充電できる
充電マークが点いたり消えたりする
ケーブルを奥まで押し込まないと反応しない
全く充電できない

今回は専用チェッカーで測定したところ、本来ほぼ同じ値になるCC1・CC2の値に異常があり、充電口側の故障が確認できました。

iPad Pro充電口診断チェッカー

CC1・CC2とは？専用チェッカーで故障を判断

USB Type-CにはCC（Configuration Channel）と呼ばれる信号線があり、充電器との通信やケーブルの向きを判定する重要な役割があります。

正常な充電口ではCC1・CC2はほぼ同じ数値になります。しかし今回はCC1だけが大きく低下しており、充電口内部に異常があることが分かりました。

外見だけでは判断できない故障も、このような専用測定器を使用することで分解前に原因をある程度絞り込むことができます。無駄な部品交換を避けられることも専門店ならではのメリットです。

充電口を放置すると基板修理になることも

充電できたりできなかったりする状態で使い続けると、内部のピン同士が接触してショートを起こすことがあります。

ショートすると充電口だけでは済まず、基板上の充電制御ICやUSB関連ICまで故障してしまうことがあり、その場合は基板修理が必要になります。

基板修理は部品交換より難易度も費用も大きく上がるため、「少し接触が悪いだけだから」と放置せず、早めの点検をおすすめします。

ドックコネクター交換の流れ

STEP1｜故障診断
専用チェッカーを使用してCC1・CC2を測定し、充電口の異常を確認します。

STEP2｜本体を分解
ディスプレイや内部部品を慎重に取り外し、ドックコネクターへアクセスします。

STEP3｜ドックコネクター交換
破損した部品を取り外し、新品部品へ交換します。

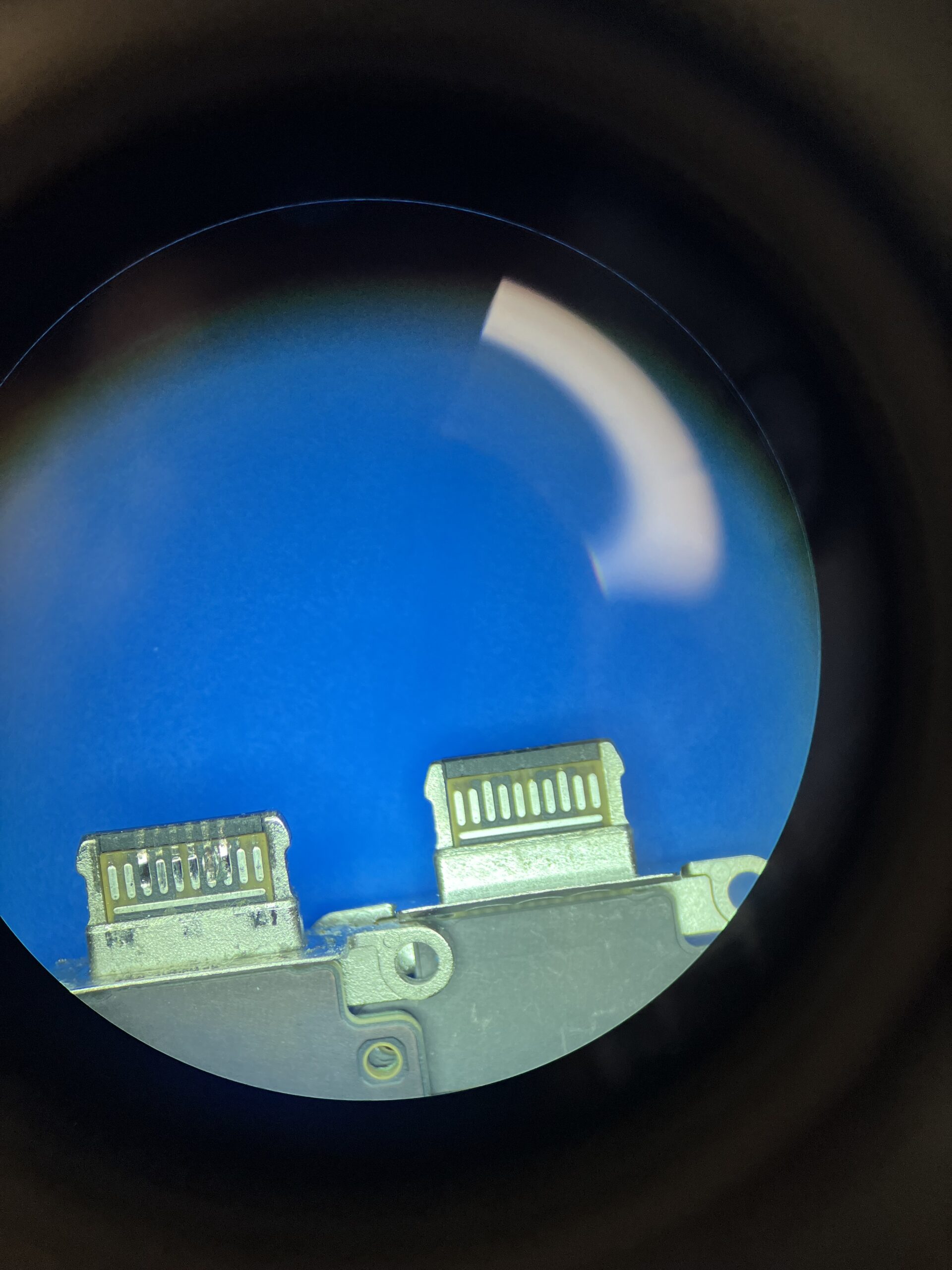

取り外したドックコネクターを顕微鏡で確認すると、内部ピンが潰れていることが分かりました。正常品と比較すると違いがはっきり確認できます。

故障したドックコネクターと正常品の比較

STEP4｜動作確認
交換後は再びCC1・CC2を測定し、正常値へ戻っていることを確認します。その後、実際に充電できるか最終確認を行います。

修理後は正常に充電できるようになりました

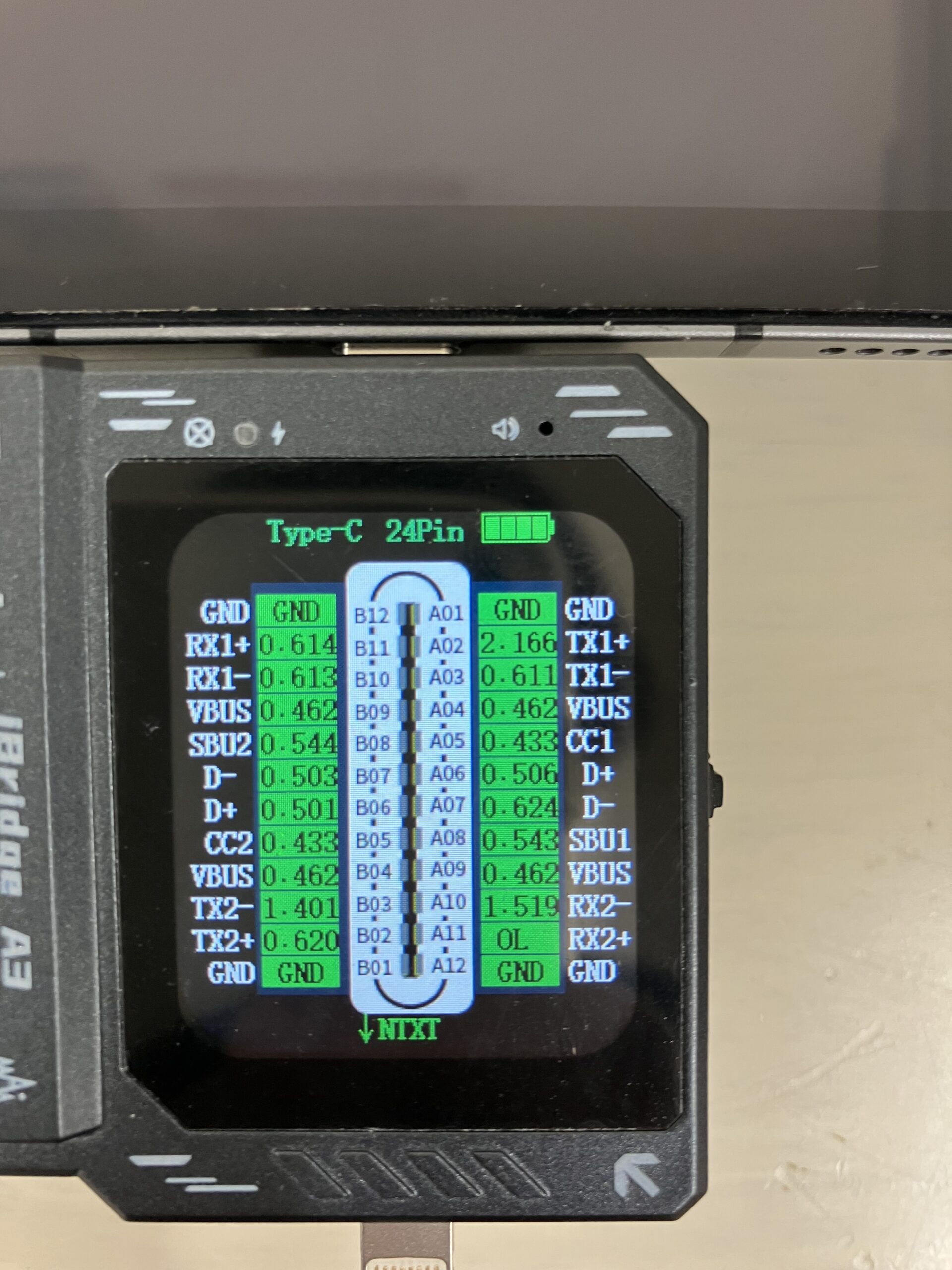

交換後はCC1・CC2とも正常値へ改善し、充電器を接続すると問題なく充電マークが表示されました。

修理後のCC1とCC2測定結果

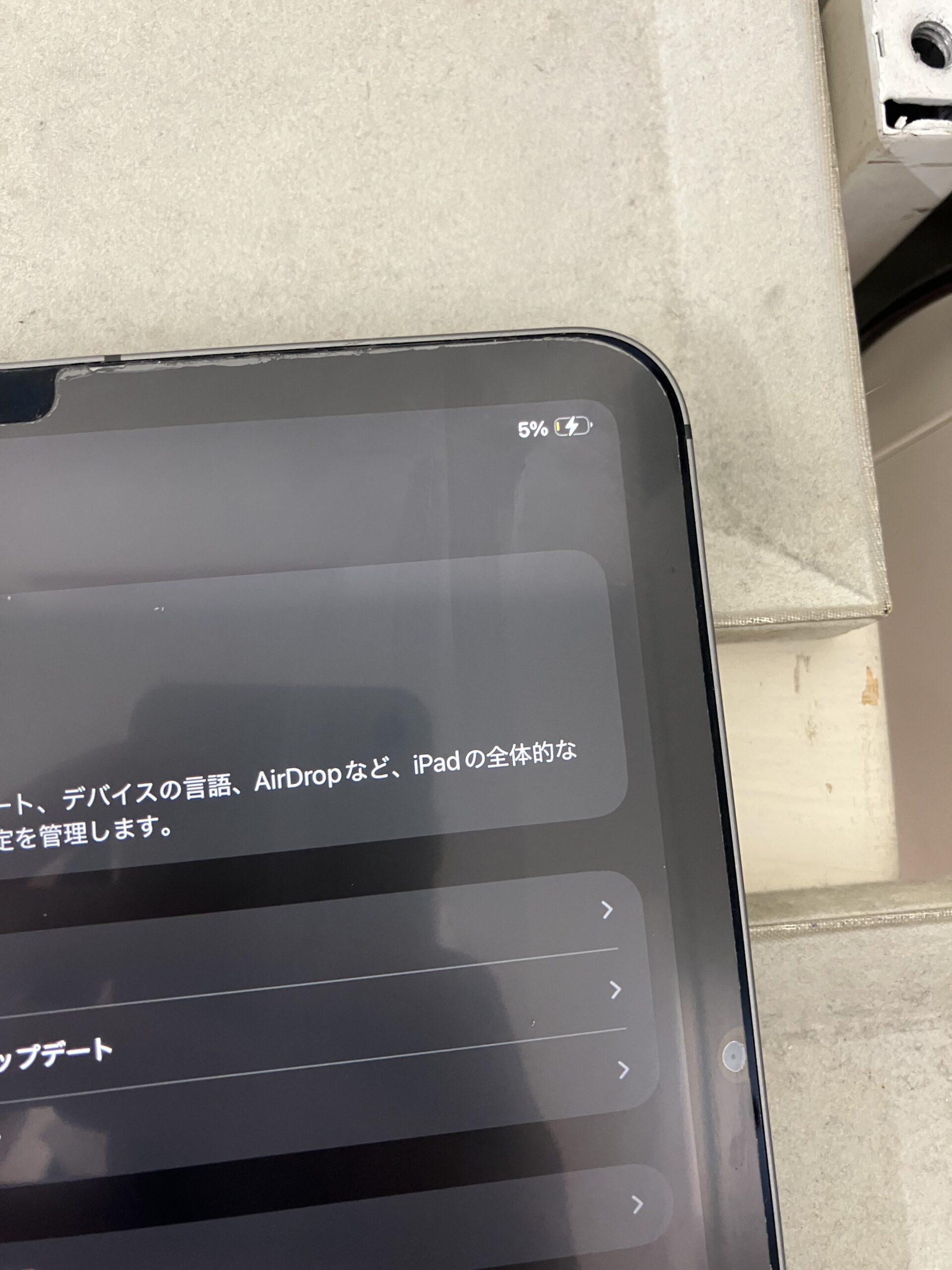

さらに実際の充電動作も確認し、バッテリー残量が正常に増加することを確認しています。

iPad Pro充電完了

修理担当者より

最近はUSB Type-Cを採用したiPadの充電口修理が増えています。特に非純正ケーブルや長年使用したケーブルでは、コネクター内部へ負担がかかるケースが多く見られます。「少し接触が悪い」「角度を変えないと充電できない」と感じた時点でご相談いただければ、基板故障へ進行する前に修理できる可能性があります。
