PS5のディスクドライブコネクターが基板から破損！剥がれたパターンを再形成して修復

剥がれた基板パターンを再形成して修復

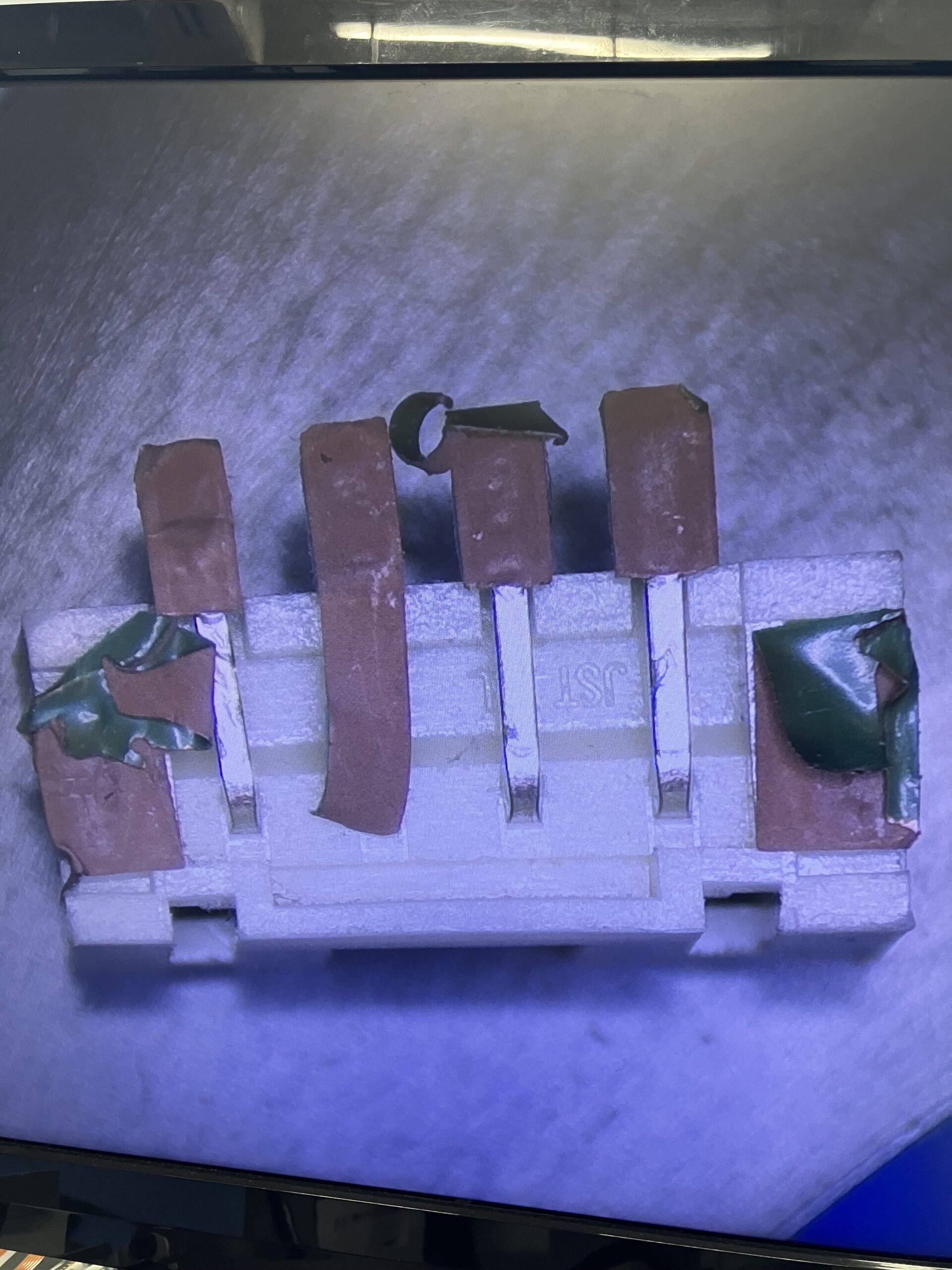

まずは、もげたコネクター側に残っている剥離したパターンを除去し、再度取り付けられるよう端子部分を整えます。

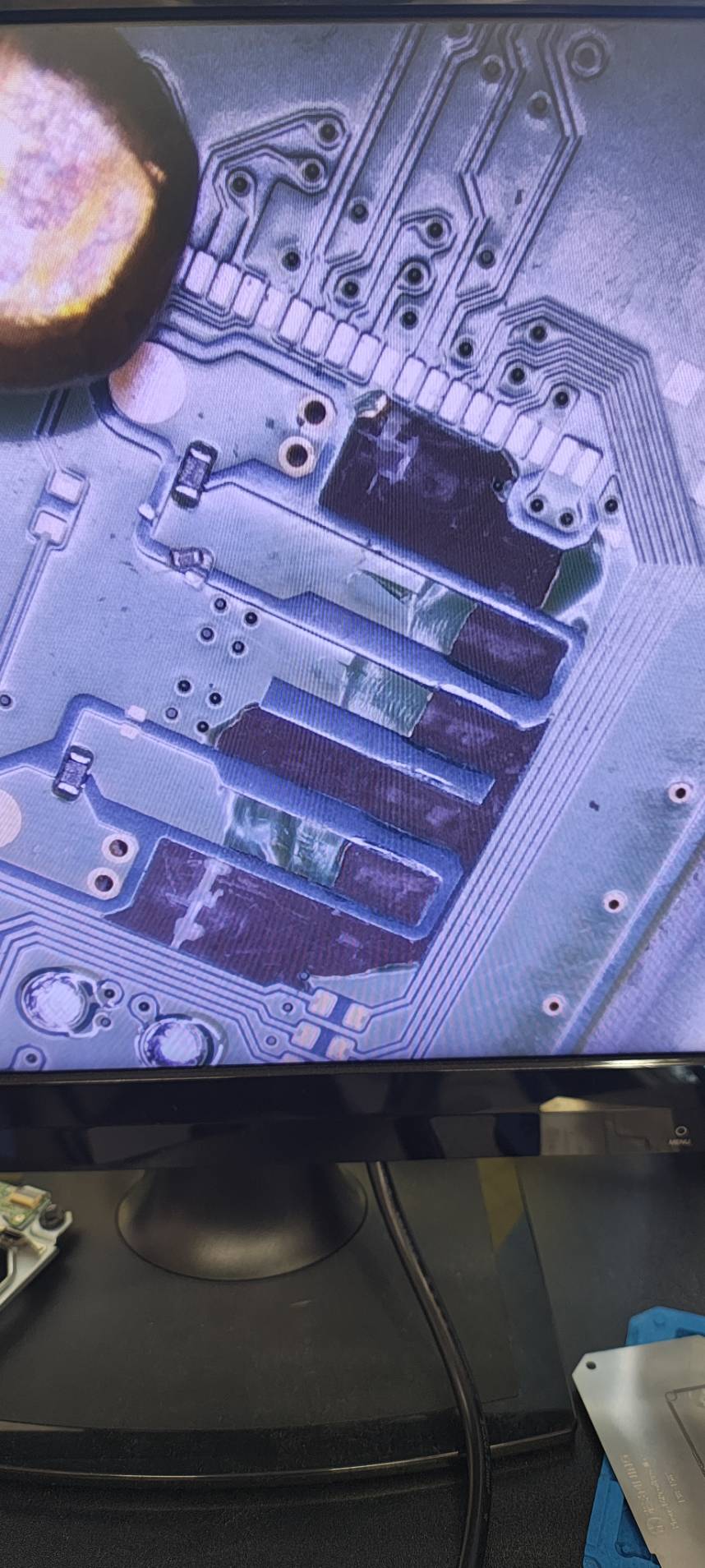

続いてメイン基板側の作業です。剥がれたパターンへ本来つながっていた部分を確認し、周辺のレジストを慎重に削って内部の導体を露出させます。

残った配線から新しい導通経路を作る

露出させた導体部分から、銅箔を使用して失われたパターンに相当する導通経路を新しく形成します。位置を合わせながら一本ずつはんだ付けし、元のコネクターへ接続できる状態を作っていきます。

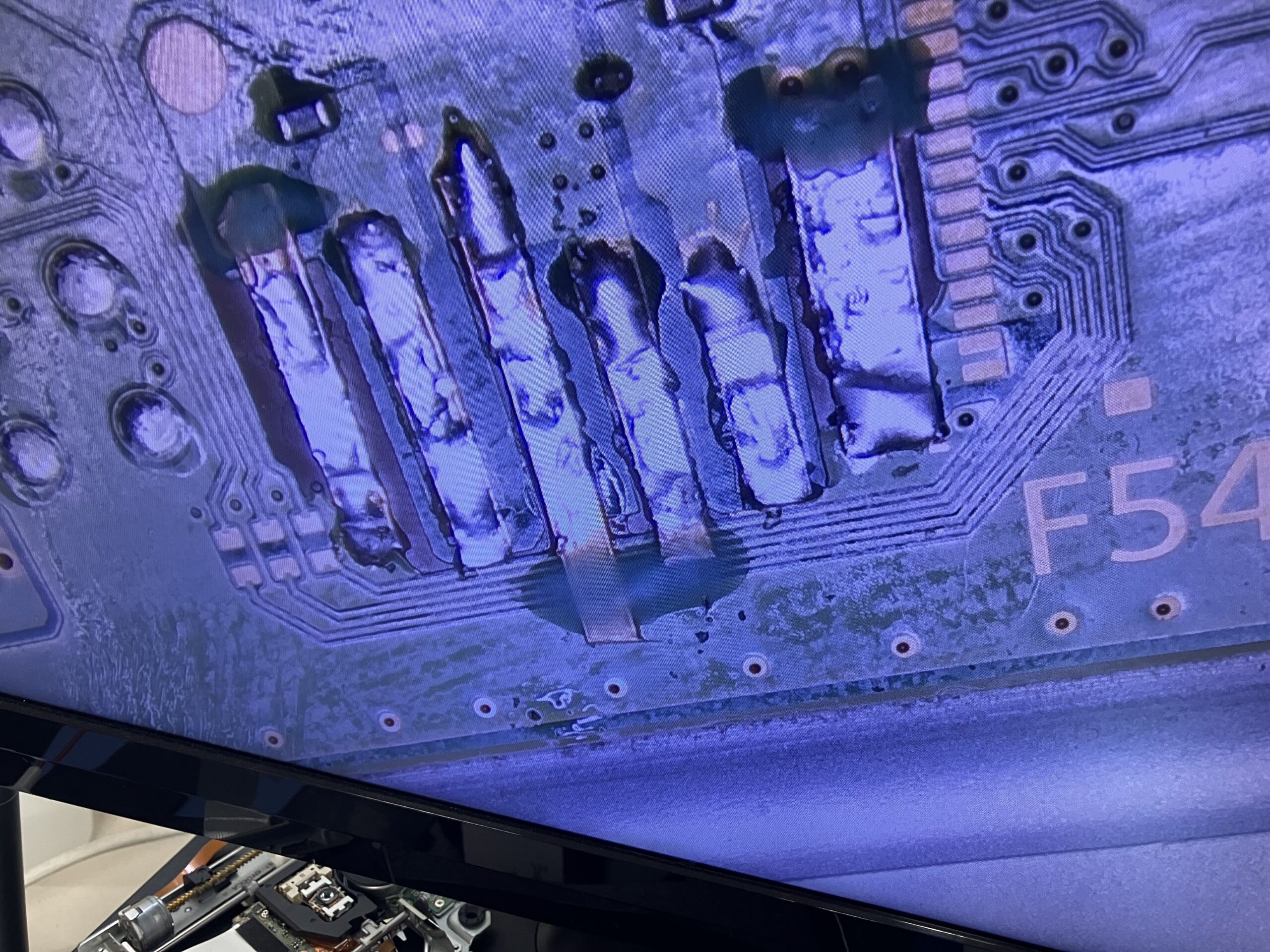

基板上で失われていた配線パターンを再形成した状態です。

再形成したパターンへコネクターを再実装

パターンの再形成後は、その上へディスクドライブコネクターを再度はんだ付けします。

今回のように一度コネクターごと剥がれている箇所は、通常より固定強度が低くなる可能性があります。そのため、実装後は補強材を使用してコネクター周辺を補修し、できる限り強度を確保しています。

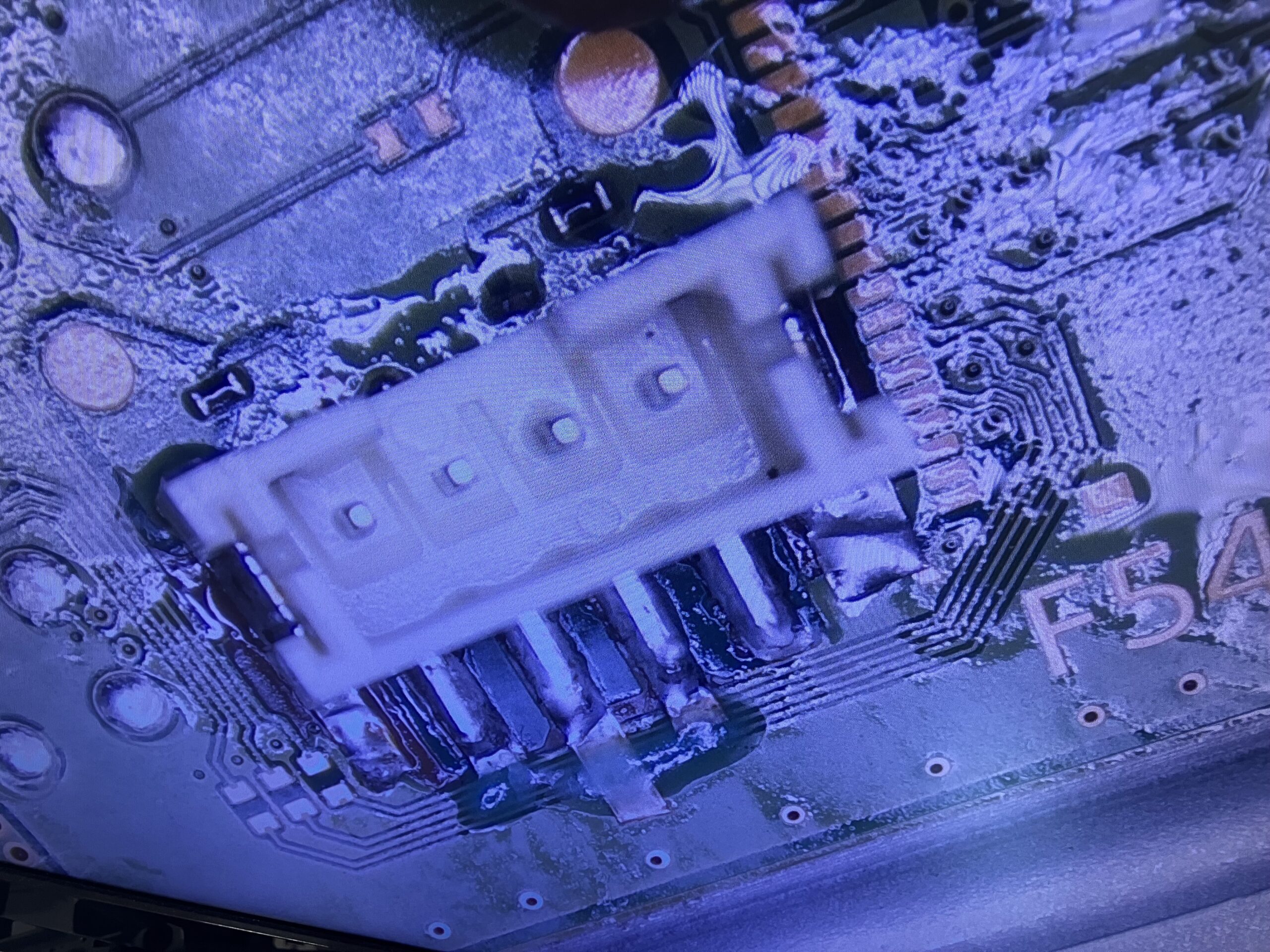

再形成したパターンへコネクターをはんだ付けし、補強まで行った状態です。
