iPhone 16eの画面が映らない・画面割れ・ヒビ｜姫路で画面交換修理を行った症例

iPhone 16eを落として画面にヒビが入ったり、真っ暗で映らなくなったりすると、「データは消えてしまうのか」「画面交換だけで直るのか」と不安になるものです。

今回は、落下により画面が表示されなくなったiPhone 16eの症例をもとに、修理現場で技術者がどのような診断を行い、どのような工程で復旧させるのかを解説します。

iPhone 16eの画面が割れて映らなくなった症例

お預かりしたiPhone 16eは、落下時の衝撃でディスプレイは真っ暗。

全く画面が映りません。

表示は消えているものの、着信音やバイブレーションの反応、充電ケーブル接続時の反応音（起動音）は確認できました。

この場合、メイン基板自体は正常に動作しており、ディスプレイ部品の破損によって映像出力のみが阻害されている可能性が高いと判断できます。

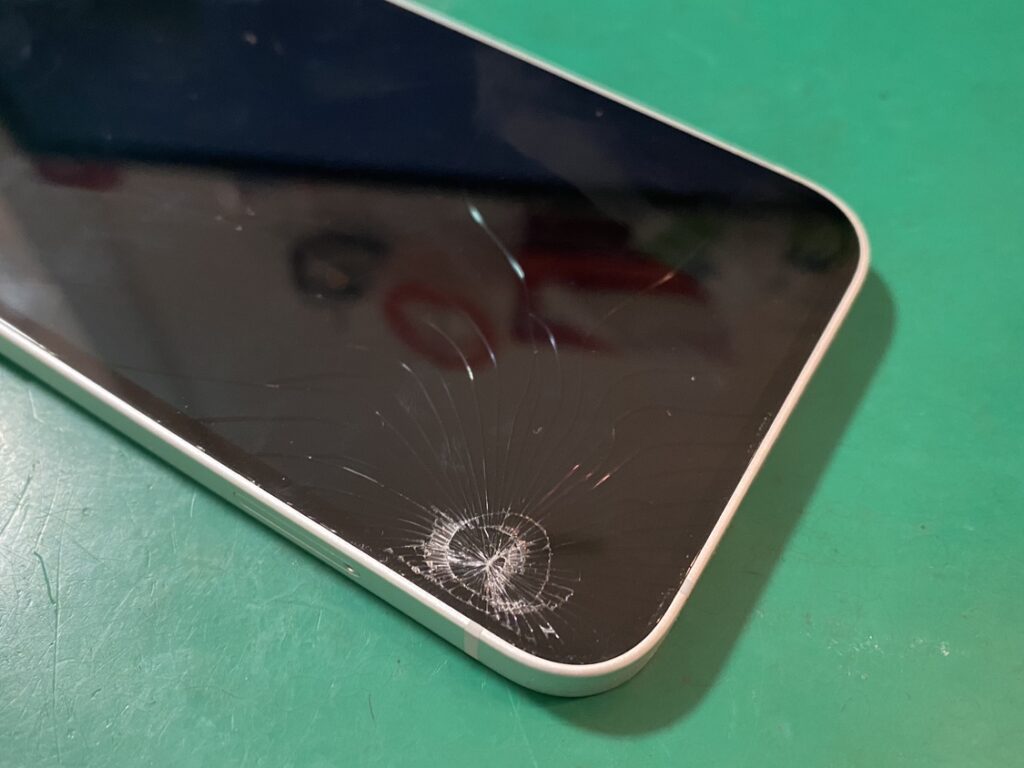

画面左下から蜘蛛の巣状に広がったガラスのヒビを確認

端末を観察すると、画面左下の角部分を中心に、蜘蛛の巣状のヒビが細かく広がっていました。

角から集中して強い衝撃が加わったことがわかります。

ガラス表面の破損だけでなく、内部の有機EL（表示パネル）にまでダメージが達している状態です。

細かなガラス片が飛び散っているため、操作時のケガにも注意が必要です。

また、角からの落下ではアルミフレームの変形（凹みや歪み）チェックが欠かせません。

フレームが内側に落ち込んでいると、新しい画面を取り付ける際に圧迫の原因となるためです。

今回はフレームの大きな変形はなく、画面部品単体の破損と診断しました。

iPhone 16eの画面が映らない・タッチできない主な原因

画面が映らない原因は、大きく分けて「画面部品の故障」と「メイン基板の故障」の2つがあります。

• 画面部品の故障（画面交換で直るケース）

  基板側の表示回路や電力供給は無事だが、パネル側の液晶・有機EL・タッチセンサーが破損している状態。

• メイン基板の故障（画面交換では直らないケース）

  落下の衝撃で基板上の表示制御回路やICチップ、コネクタ受け側が物理的に破損している状態。

通知音や充電反応がある場合は「画面部品の故障」である場合が多いですが、中には基板故障が起こっているケースもあります。

iPhone 16eの画面割れ・表示不良はなぜ画面交換だけで直るのか？

iPhone 16eのディスプレイは、カバーガラス、タッチセンサー、表示パネルが一体化した構造になっています。

表面のガラスが割れると、その圧力や亀裂が内部の表示層にまで達し、画面が真っ黒になる・縦線が入る・黒いシミ（液漏れ）が出る・タッチが効かない（または誤作動する）といった症状が発生します。

一見すると本体全体の故障に見える症状であっても、この一体型ディスプレイ部品を新品へアッセンブリ交換することで、表示機能とタッチ機能を同時に復旧させることができます。

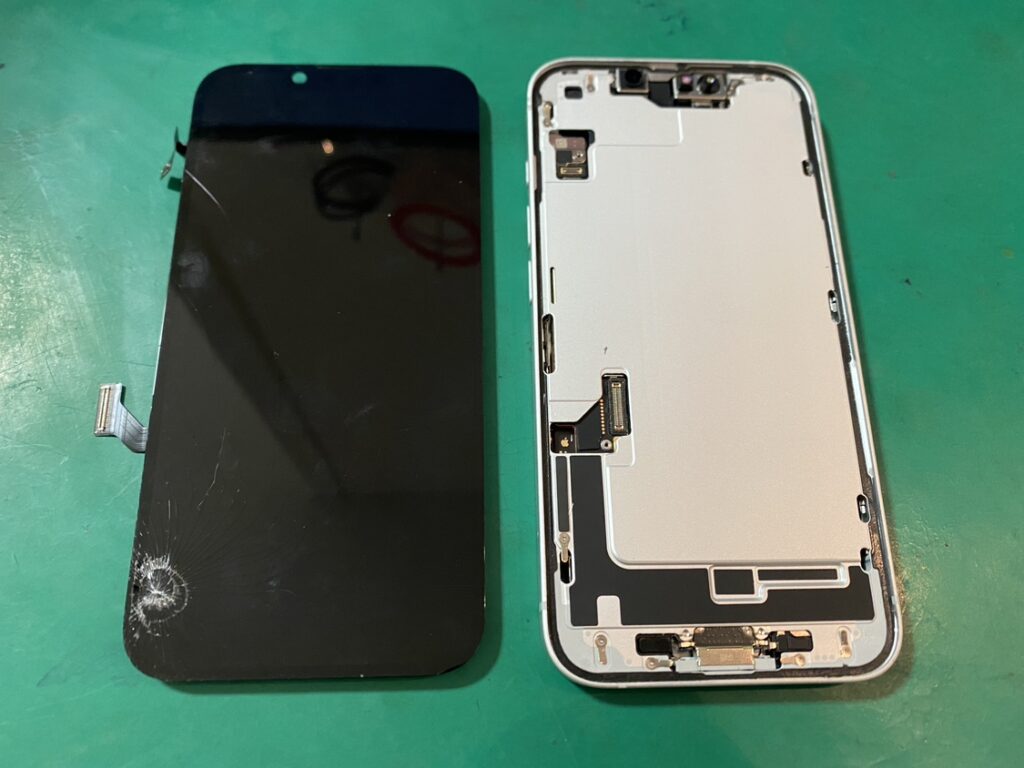

画面を取り外して本体側の状態を確認

専用工具を使い、破損した画面慎重に取り外して内部を確認します。

内部を確認する主な目的は以下の3点です。

1. 衝撃による二次被害の有無（バッテリーの変形・膨張、内部ネジの脱落がないか）

2. 基板コネクタの無事確認（画面と基板を繋ぐ接合部に破損がないか）

3. ガラス粉末の清掃（内部に侵入した細かなガラス片によるショートを防ぐ）

内部の安全と接合部の無事を確認したうえで、新しい画面の仮付け・動作テストへ進みます。

iPhone 16eの画面交換工程

1. 破損した画面からセンサー類を取り外す。

2. 移植部品を傷つけないよう注意しながら、新しい画面部品へ付け替える。

3. 基板側のコネクタに新しい画面を確実に接続する。

4. 仮付けの状態で通電し、Appleロゴの表示およびホーム画面までの正常起動を確認。

無事に映像が出力され、基板が正常に動作していることが確認できたため、本組みを行います。

iPhone 16eの画面交換完了後の動作確認と品質チェック

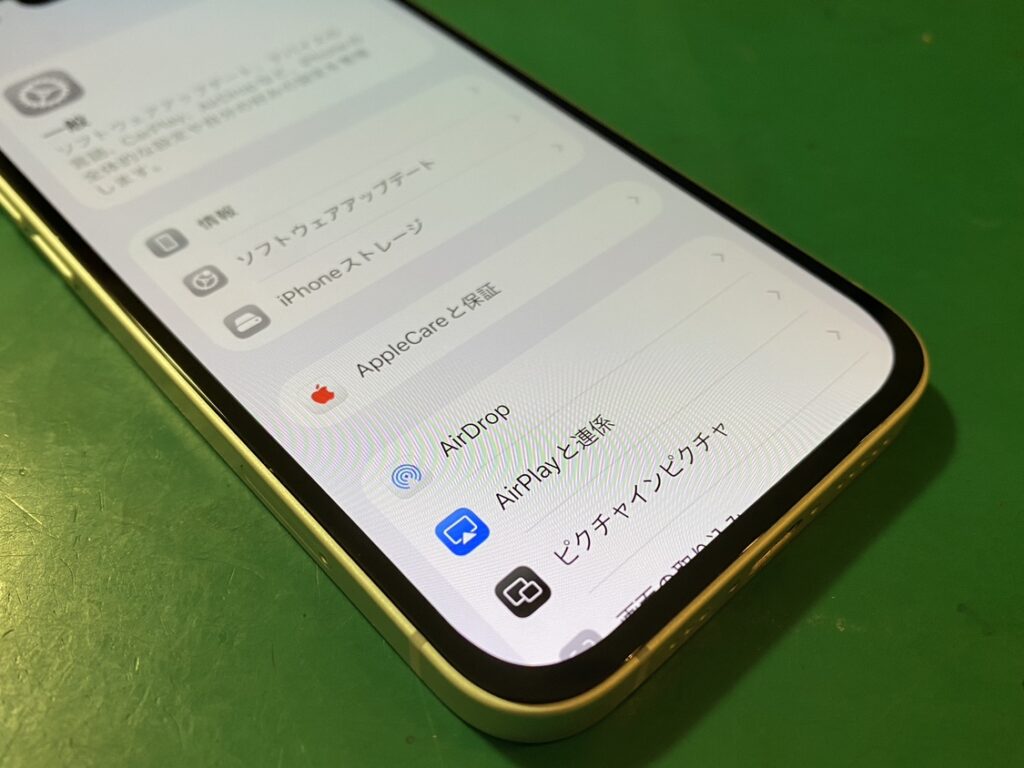

組み立て完了後のiPhone 16eです。

左下に広がっていたヒビは消え、正常な表示状態に戻りました。

組み立て後は、以下の項目について最終動作確認を実施します。

• タッチパネルの反応（画面全域で不感帯がないか、マルチタッチが機能するか）

• センサー類（近接センサー、明るさの自動調整が作動するか）

• 表示品質（色ムラ、チラつき、ドット抜けがないか）

すべての項目で問題がないことを確認し、お客様へ端末をお返しいたしました。

画面交換修理をしても改善しないケース（基板故障との境界）

激しい落下や水没が重なっている場合、メイン基板（電源ICチップや回路）自体が損傷していることがあります。

基板が破損している場合は、どれだけ新品の画面を取り付けても表示は復旧しません。

当店では、単に部品交換を行うだけでなく、画面側の問題か基板側の問題かを見極め、基板修理やデータ復旧など最適な修理プランをご提案します。

iPhone 16eの画面割れを放置する危険性とNG行動

「ヒビが入っていても映っているから」と放置すると、以下のトラブルにつながります。

• 水濡れ・ホコリによる基板ショート（ヒビの隙間から水分が侵入する）

• ゴーストタッチによる初期化リスク（画面が誤作動し、パスコードを何度も間違えてiPhoneにロックがかかる）

やってはいけないNG行動

• 割れた部分を強く押す（ガラス片が内部に刺さり、バッテリーや基板を傷つける）

• 自分で分解する（内部ケーブルの断線やショートを引き起こす）
