詳しく診断したところ、基板上の電源ラインでショートが発生しており、最終的には二層構造になっている基板を分離して上層側にあるコンデンサーの故障を特定しました。
故障したコンデンサーを除去し、分離した基板をリボールして再接合した結果、正常に起動する状態まで復旧しています。
iPhoneの基板修理は、画面交換やバッテリー交換とは異なり、外から見ただけでは原因を判断できません。
安定化電源、サーモグラフィー、顕微鏡などを使い、電気の流れを一つずつ確認する必要があります。
特に端末内のデータを残したい場合は、本体を交換するのではなく元の基板を正常に起動できる状態まで修復することが重要です。
秋葉原駅、末広町駅、御徒町駅、神田駅周辺で、iPhone 15ProMaxの起動不可や基板修理を検討している方に向けて、今回確認した故障原因と修理工程を技術的な事実に基づいて解説します。
【最速結論】
- 機種
- iPhone 15 Pro Max
- 症状
- 電源が入らない・画面が表示されない
- 故障原因
- 二層基板の上層側に実装されたコンデンサーのショート
- 修理可否
- 基板修理によって起動まで復旧
- 修理料金
- 22,800円～44,000円
- 修理期間
- 最短約1週間
- 主な修理内容
- 基板診断、二層基板の分離、ショート箇所の特定、故障コンデンサーの除去、基板のリボール、再接合、起動確認
- 注意点
- 料金と期間は、故障箇所や基板の損傷状態によって変動します。すべての端末でデータ保持や復旧を保証できるものではありません。
第1章 iPhone 15 Pro Maxの故障原因と起動できなくなるメカニズム
今回のiPhone 15 Pro Maxが起動できなくなった直接的な原因は、基板上にあるコンデンサーのショートでした。
コンデンサーとは、回路に流れる電気を安定させたり、不要な電気的ノイズを吸収したりする小さな電子部品です。
イメージとしては、水道管の途中に設置された小さな貯水タンクに近い役割があります。水の勢いが一時的に強くなったときは水をため、弱くなったときには補うことで流れを安定させます。
コンデンサーも同じように、回路に流れる電圧を安定させています。
ところが、コンデンサーの内部が破損すると、本来は分かれていなければならない電源側とグラウンド側が直接つながることがあります。この状態をショート、または短絡と呼びます。
水道管に例えると、本来スマートフォン全体へ送られるはずの水が途中で大きな穴からすべて漏れてしまっている状態です。
ショートが起きるとバッテリーから供給された電気が正常な回路へ流れません。電源管理回路が異常を検知して保護動作を行うため、端末は起動処理を開始できなくなります。
その結果、次のような症状が発生します。
- 電源ボタンを押しても反応しない
- Appleロゴが表示されない
- 充電器を接続しても画面が変化しない
- バイブレーションや通知音がない
- パソコンへ接続しても認識されない
ただし、画面が真っ暗だからといって必ずしも基板が起動していないとは限りません。
着信音が鳴る、バイブレーションが反応する、パソコンに認識されるといった場合は、iPhone自体は起動しており、有機ELディスプレイや表示回路だけが故障している可能性もあります。
そのため、基板修理では最初に「完全に電源が入っていない状態」と「起動しているが画面だけが映らない状態」を分けて診断します。
iPhone 15 Pro Maxの二層基板とは
iPhone 15 Pro Maxの内部には、非常に多くの電子部品が狭い範囲に配置されています。
スマートフォンを薄くしながら、高性能なCPU、ストレージ、通信回路、充電回路などを搭載するため、ロジックボードは上下に重なった高密度な構造になっています。
一般的な一枚の基板とは異なり、上下の基板が接合され、その間にも電子部品や接点が配置されています。
本に例えると、表紙から見える部分だけではなく、閉じたページの内側にも重要な部品がある状態です。
今回、最初に基板全体へ電気を流してサーモグラフィーで確認した際には、明確な発熱箇所が見つかりませんでした。
しかし、直流電源の電流値にはショートを示す異常が確認されていました。
つまり、ショート自体は発生しているものの、故障部品の熱が外側から見えにくい場所にある可能性が高い状態です。
そこで、二層基板の内部側にある部品を疑い、上下の基板を分離して診断する必要があると判断しました。
第2章 電源が入らないiPhoneを放置・通電するリスク
iPhoneの電源が入らない場合、何度も充電器を抜き差ししたり、長時間充電したりすることは推奨できません。
特に基板上でショートが発生している場合、繰り返し電気を流すことで、故障範囲が広がる可能性があります。
ショートしている部品は、正常な状態よりも多くの電気を消費します。故障箇所に電流が集中すると、その部品だけでなく、周辺の配線や電源管理ICにも負担がかかります。
最初はコンデンサー一つの異常だったとしても、通電を続けることで、周辺部品の発熱や劣化につながる可能性があります。
電気回路を道路に例えると、本来それぞれの目的地へ向かう車が、一つの壊れた交差点に集中している状態です。そのまま交通量を増やし続けると、交差点だけでなく、周辺道路にも渋滞や事故が広がります。
基板上でも同様に、一つのショートが別の電源回路へ影響する可能性があります。
データを取り出せなくなる可能性
iPhoneの内部データは、ストレージチップだけに単純保存されているわけではありません。
写真、動画、連絡先、アプリデータなどは暗号化されており、端末固有のCPUやセキュリティ機構と組み合わせなければ正常に読み出せない構造です。
そのため、パソコンのハードディスクのように、記憶部品だけを別のiPhoneへ移せばデータが読めるという仕組みではありません。
基板損傷がCPU、ストレージ、重要な電源回路まで広がった場合、元の基板を起動させること自体が困難になる可能性があります。
また、Appleや正規サービスで本体交換になった場合、交換後の端末は別の端末です。iCloudやパソコンにバックアップがなければ、元の端末内に保存されていたデータは引き継げません。
データを優先する場合は、元のロジックボードを使用したまま正常に起動できる状態まで修復する必要があります。
水濡れ後は特に通電を避ける
水濡れや液体侵入が疑われる場合は、充電器を接続せず、電源を入れないことが重要です。
iPhone 15 Pro MaxにはIP68等級の耐水・防塵性能がありますが、耐水性能は永久に維持されるものではありません。
落下によるフレームの変形、過去の分解修理、接着シールの劣化などによって、液体が内部へ侵入することがあります。
水分が付着した基板へ電気を流すと、電食と呼ばれる化学反応が進みます。これは、電気と水分によって基板の金属部分が腐食し、配線が徐々に失われていく現象です。
水濡れ直後は使用できていても、数日後や数週間後に起動しなくなるケースがあります。
電源が入らないときに避けるべきこと
- 長時間充電を続ける
- 高出力の充電器を何度も接続する
- 本体をドライヤーなどで加熱する
- 冷蔵庫や保冷剤で急激に冷やす
- 本体を叩く、曲げる、圧力をかける
- 水濡れ状態で電源を入れる
- データが必要な状態で初期化や復元を行う
- 基板修理設備がない状態で直接加熱する
特にドライヤーやヒートガンによる加熱は、基板内部のはんだや有機ELディスプレイ、バッテリーを損傷する可能性があります。
第3章 Apple公式修理と基板修理の事実比較
2026年時点で、iPhone 15 Pro Maxの起動不可や基板ショートを対象としたApple公式の無償修理プログラムは確認されていません。
また、iPhone 15 Pro Maxについて、コンデンサーがショートしやすいという構造的欠陥やリコールがAppleから発表されている事実も確認されていません。
インターネット上には、突然電源が入らなくなった、画面が真っ暗になった、再起動を繰り返すといったユーザー報告があります。
しかし、これらにはディスプレイ故障、ソフトウェア異常、バッテリー不良、センサー異常、充電回路故障など、異なる症状が含まれています。
そのため、「iPhone 15 Pro Maxは基板ショートが持病である」と断定することはできません。
今回の記事は、実際に診断した一台で、コンデンサーショートを確認した修理事例です。
Apple正規修理では基板上の部品単体修理は一般的ではない
Apple正規修理と民間修理店の基板修理では、対応方法が異なります。
Appleが公開しているiPhone 15 Pro Maxの修理部品には、ディスプレイ、バッテリー、背面ガラス、カメラなどがあります。
一方、民間の基板修理で行われるような、ショートしたコンデンサー一個の除去、IC交換、二層基板の分離と再接合といった作業は、一般向けに公開されている正規修理メニューではありません。
基板故障と判断された場合、正規修理では本体交換や大きな単位での交換対応になる可能性があります。
正規修理には、純正部品の使用やメーカー保証との整合性といった利点があります。
一方、元の基板に保存されたデータを残すことを優先する場合は、元基板そのものを修復する基板修理が選択肢になります。
ただし、基板修理を行えば必ずデータが戻るという意味ではありません。
CPUやストレージ自体が損傷している場合、基板の焼損が広範囲に及んでいる場合、基板内部の配線が大きく失われている場合などは、復旧できない可能性があります。
料金と修理期間の比較
今回のようなiPhone 15 Pro Maxの基板修理料金は、22,800円～44,000円です。
実際の料金は、ショートしている部品、基板分離の必要性、配線補修やIC交換の有無などによって変動します。
修理期間は最短約1週間です。
画面交換やバッテリー交換のような即日修理とは異なり、基板修理では診断、分離、部品特定、再接合、組み上げ、動作確認という複数の工程が必要です。
一度電源が入っただけでは、安定して復旧したとは判断できません。充電、タッチ操作、通信、カメラ、音声、一定時間の連続動作などを確認するための時間も必要です。
| 比較項目 | 秋葉原店での基板修理 | Apple正規修理 |
|---|---|---|
| 主な対応方法 | 元のロジックボード上で故障部品や回路を特定し、必要な箇所を修復 | メーカー基準に基づく部品交換または本体交換になる可能性がある |
| 料金 | 22,800円～44,000円 | 診断結果や保証状況、受付先によって異なる |
| 修理期間 | 最短約1週間 | 診断内容、部品在庫、受付先によって異なる |
| 内部データ | 元の基板が正常に起動できれば、データを残せる可能性がある | 本体交換の場合、バックアップされていない元端末内のデータは引き継げない |
| 注意点 | 復旧可否やデータ保持は、基板の損傷状態によって異なる | 純正部品やメーカー保証との整合性に利点がある |
第4章 秋葉原店で実施したiPhone 15 Pro Maxの基板修理工程
今回の端末は、電源ボタンを押しても起動せず、通常の使用ができない状態でした。
外観だけでは故障箇所を判断できないため、本体を分解してロジックボードを取り外し、基板単体で診断しました。
1．本体から基板を取り外す
最初にバッテリーの接続を切り、ディスプレイ、カメラ、各種フレキケーブルを取り外します。
基板修理では、通電状態のままコネクタを外すと、別のショートや部品損傷を発生させる可能性があります。そのため、バッテリーを切断してから作業することが基本です。
iPhone 15 Pro Maxの内部には、多数の細いフレキケーブルと小型コネクタがあります。工具を当てる位置や力の加え方を誤ると、故障していなかった部品まで破損するため、慎重に基板を取り外します。
2．直流電源でショートの有無を確認する
基板を取り外した後、安定化された直流電源を接続し、基板がどのように電気を消費しているか確認しました。
正常な基板は、起動操作の前後で一定の電流変化を示します。
一方、電源ラインがショートしている場合は、起動操作をしていない段階から異常な電流が流れたり、電流が特定の値で止まったりします。
今回の基板では、電源ラインのどこかにショートがあると判断できる電流値を確認しました。
直流電源による診断は、病院の心電図に近いものです。
外から端末を見るだけでは分からない異常も、電気の流れを確認することで、どの段階で動作が止まっているかを推測できます。
3．サーモグラフィーで発熱箇所を調査する
ショートした電子部品には、通常より多くの電気が集中します。
電気が集中すると熱が発生するため、サーモグラフィーを使用して、基板上で異常に発熱している箇所を調査しました。
しかし、基板を分離する前の状態では、明確な熱反応を確認できませんでした。
ここで重要なのは、「熱が見えないからショートしていない」と判断しないことです。
今回は直流電源の電流値に明確な異常がありました。
iPhone 15 Pro Maxの基板は二層構造であり、故障した部品が上下基板の内側にある場合、発生した熱が外側まで伝わりにくいことがあります。
また、金属シールドや基板全体へ熱が分散すると、故障部品だけが目立って表示されないこともあります。

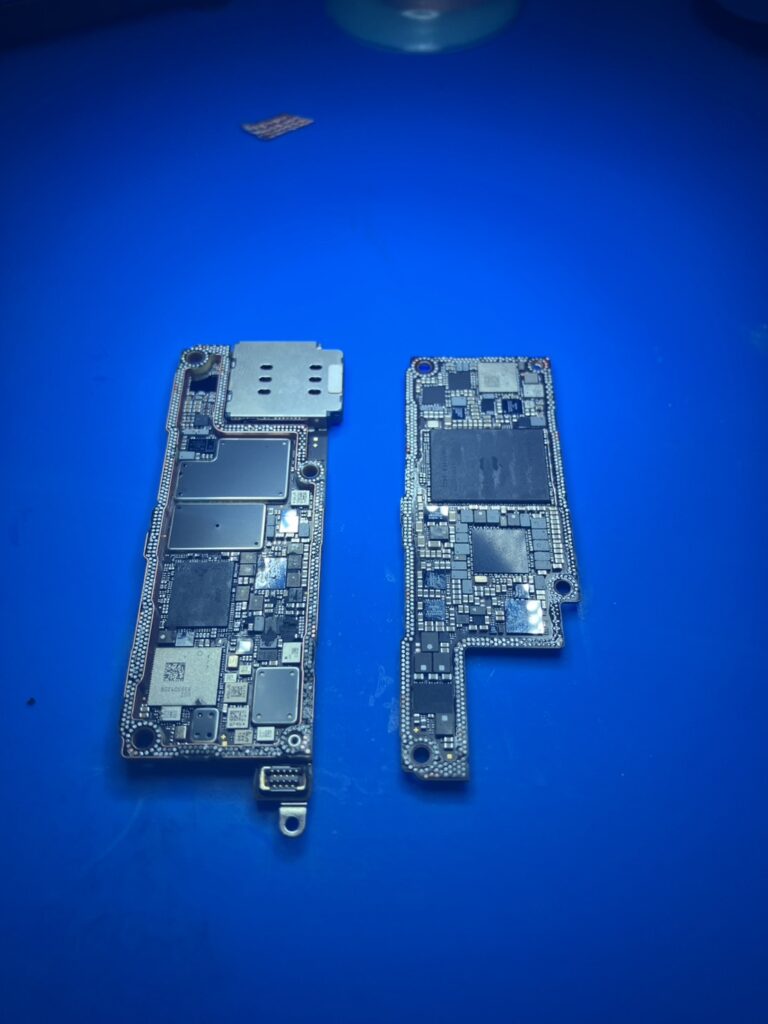

4．二層基板を分離して故障範囲を切り分ける
外側から発熱箇所を特定できなかったため、二層基板の内側にある部品の異常を疑いました。
基板を適切な温度で加熱し、上下の基板を分離します。
この工程では、温度が低すぎると接合部分が十分に溶けず、基板の接点や配線を引き剥がす可能性があります。
反対に温度が高すぎると、CPU、ストレージ、電源管理IC、周辺部品などへ熱による損傷を与える可能性があります。
基板を分離した後、上層側の基板だけに直流電源を接続しました。
その結果、上層基板だけの状態でもショートを示す電流が確認されました。
これにより、故障箇所が下層側ではなく、上層側に存在することが確定しました。
このように、複雑な故障では、一度に部品を探すのではなく、問題のある範囲を半分ずつ絞り込んでいきます。
広い建物で漏電箇所を探すときに、階ごと、部屋ごとに電気を切り分ける方法と同じです。
5．上層基板で発熱するコンデンサーを特定する
上層基板だけの状態で再び直流電源を接続し、サーモグラフィーで確認しました。

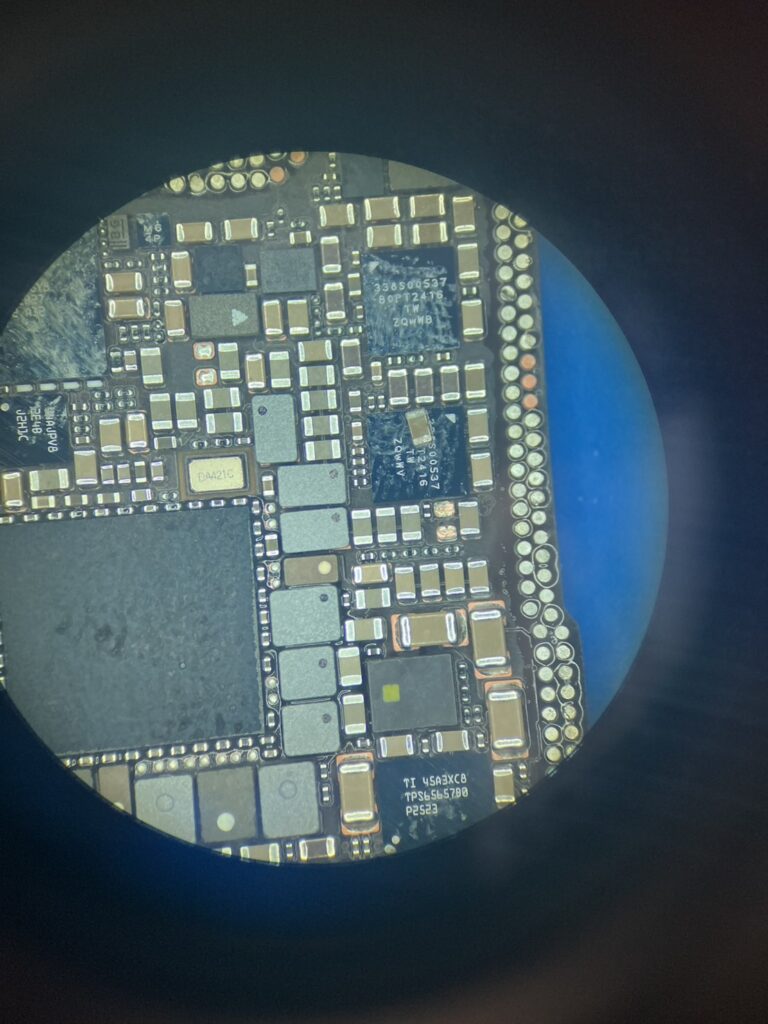

基板を分離する前には見つけられなかった局所的な発熱が確認され、顕微鏡を使って該当箇所を詳しく調査しました。
その結果、電源ライン上のコンデンサーが発熱していることを確認しました。
電子部品の故障は、必ずしも焦げ、割れ、変色として外観に現れるわけではありません。
外からは正常に見えていても、部品内部だけが短絡していることがあります。
そのため、見た目だけでなく、電流値、抵抗値、発熱状態を組み合わせて判断する必要があります。
6．ショートしたコンデンサーを除去する
発熱していたコンデンサーを基板から除去し、電源ラインの状態を再測定しました。
除去後にショートが解消したことを確認できたため、このコンデンサーが起動不可の直接的な原因だったと判断しました。
ただし、基板上のコンデンサーは無条件に取り外してよいものではありません。
回路によっては部品を除去したままでは電圧が不安定になったり、特定の機能に影響が出たりする場合があります。
代替部品の実装が必要かどうかは、そのコンデンサーが接続されている電源ラインや回路上の役割を確認して判断します。
今回の修理では実機の測定結果に基づき、必要な処置を行っています。
7．二層基板をリボールして再接合する
故障部品の処置後、分離した上下基板を再び接合します。
基板を一度分離すると、接合面にあったはんだの状態が崩れるためそのまま重ねるだけでは正常に接続できません。
接合面を清掃し、新しいはんだボールを均一に形成するリボール作業を行います。
リボールは、二つの建物の間に数百本の細い橋を同じ高さで作り直すような作業です。
一つでも接触不良や位置ずれがあると、電源が入らない、通信できない、Wi-Fiが使用できない、圏外になる、再起動するといった別の症状が発生する可能性があります。
上下基板の位置を正確に合わせ、適切な温度で再接合しました。
8．組み上げと起動確認
再接合した基板を本体へ戻し、ディスプレイ、バッテリー、カメラ、充電フレックスなどを接続しました。
その後、電源を入れ、正常に起動することを確認しました。
起動後は、画面表示やタッチ操作だけでなく、充電、通信、カメラ、音声などの基本機能を確認します。
基板修理では、一度Appleロゴが表示されたことだけをもって修理完了とは判断しません。
一定時間動作させ、再起動や異常発熱、充電不良が発生しないかを確認する必要があります。
Q&A iPhone 15 Pro Maxの起動不可・基板修理
Q．電源が入らない場合、必ず基板故障ですか？
A．必ずしも基板故障ではありません。
バッテリー、USB-Cコネクタ、充電フレックス、有機ELディスプレイ、ソフトウェアなどが原因の場合もあります。
着信音やバイブレーションがある場合は、端末自体が起動しており、画面だけが映っていない可能性があります。
Q．強制再起動で直る可能性はありますか？
A．ソフトウェアが一時的に停止している場合は、強制再起動で復旧する可能性があります。
ただし、基板上でショートが発生している場合、強制再起動を行っても改善しません。
何度試しても無反応の場合は、繰り返し通電せず診断を行う必要があります。
Q．バッテリーを交換すれば直りますか？
A．バッテリーの劣化や過放電が原因であれば改善する可能性があります。
今回の端末では基板上のコンデンサーがショートしていたため、バッテリーを交換するだけでは復旧しません。
Q．データを残したまま修理できますか？
A．元の基板を修復して正常起動できれば、データを残せる可能性があります。
ただし、基板の損傷範囲、CPUやストレージの状態によっては復旧できない場合もあるため、データ保持を保証することはできません。
Q．修理料金はいくらですか？
A．iPhone 15 Pro Maxの基板修理料金は22,800円～44,000円です。
故障箇所、基板分離の有無、IC交換や配線補修の必要性によって変動します。
Q．修理にはどれくらいかかりますか？
A．最短約1週間です。
基板診断、部品特定、修理、再接合、組み上げ、動作確認を行うため、画面交換やバッテリー交換よりも時間が必要です。
Q．他店で修理できないと言われた端末でも対応できますか？
A．基板の状態によっては診断可能です。
ただし、すでに基板へ過度な熱が加えられている場合、配線や部品が失われている場合、CPUやストレージが損傷している場合は、修理難易度が上がります。
Q．Apple正規修理との違いは何ですか？
A．Apple正規修理では、メーカー基準に基づいた部品交換や本体交換が行われます。
一方、基板修理では、元のロジックボード上で故障した電子部品や回路を特定し、必要な箇所だけを修復します。
データを優先する場合は元基板の修復が有効な場合がありますが、メーカー保証や今後の正規サービスへ影響する可能性があります。
まとめ iPhone 15ProMaxの修理は原因を特定してから判断することが重要
今回、秋葉原店へ持ち込まれたiPhone 15 Pro Maxは、電源が入らない状態でした。
直流電源を使用して診断したところ、基板の電源ラインにショートを示す電流値が確認されました。
サーモグラフィーでは最初に発熱箇所を確認できなかったため、二層基板内部の故障を疑い、上下基板を分離しました。
上層基板だけでもショートが継続していたため、故障箇所を上層側へ絞り込み、再度サーモグラフィーと顕微鏡で確認しました。
その結果、異常発熱しているコンデンサーを特定しました。
ショートしたコンデンサーを除去し、二層基板をリボールして再接合した後、本体を組み上げることで正常起動まで復旧しています。
iPhone 15 Pro Maxに、Appleが認定した起動不可の持病や無償修理プログラムがあるわけではありません。
電源が入らない症状には、バッテリー、ディスプレイ、充電口、ソフトウェア、センサー、基板ショートなど複数の原因があります。
重要なのは、症状だけで故障箇所を決めつけず、電流値、発熱、抵抗値、パソコン認識などを確認し、原因を段階的に絞り込むことです。
基板ショートの状態で繰り返し充電や起動を行うと、故障範囲が周辺回路へ広がり、最悪の場合はデータを取り出せなくなる可能性があります。
電源が入らず、内部データが必要な場合は、長時間の充電や過度な加熱を避け、元の基板を診断できる修理環境で状態を確認する必要があります。
