充電差込口の故障により起動不良となった【Android】【UMIDIGI G9A】のドックコネクタ交換修理

こんにちは！

精密機器データそのまま★即日修理のスマホスピタル登戸・向ヶ丘遊園店です！

本日もご相談お待ちしております→→ TEL 050-1722-4743

さて本日のお困り事は↓↓

Androidスマートフォンの【UMIDIGI G9A】です。

既に電源が入らないとの事ですが、どうやら充電口(ドックコネクタ)の接触不良によりバッテリー残量切れになっているご自覚があるそう。

それでは分解して原因を突き止めていきましょう！

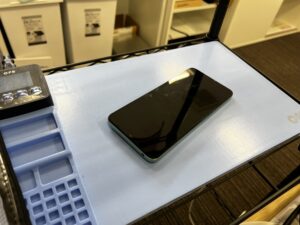

↑上図の様にヒートマットなどで背面から加熱処理し、粘着を溶かしておきます。

背面パネルは非常に硬質なガラス製の為、返って弾力がなく割れやすいので注意が必要です。

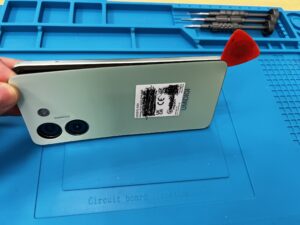

吸盤やオープニングピックに無水エタノールなどを使用して、徐々に解体していきます。

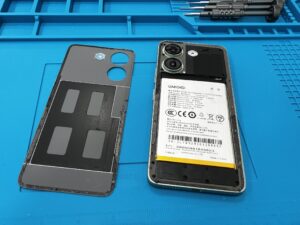

無事に背面パネルを分離させました。

さらにこの端末はミドルフレームによって基板が守られています。

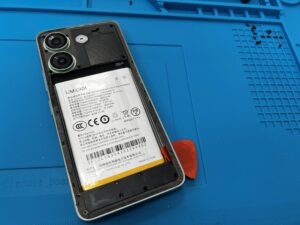

背面パネルを摘出するとネジが見えるので、全て除去してからフレームのツメを剥がしていきます。

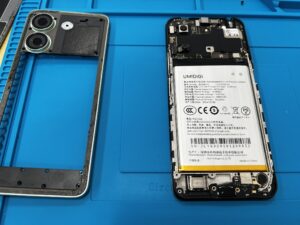

これにて基板が露出しました。

まずはバッテリーを絶縁し、安全に施工していきます。

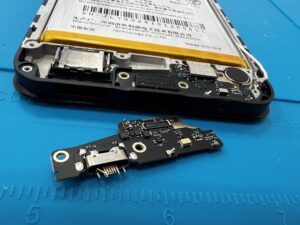

新品の充電ドック基板と交換しました！

古いパーツの差込口をよく見ると、端子の端が折れ曲がっています…

おそらく接触不良を気にして、ケーブルを抜き差ししている間にダメージを負ったのでしょう。

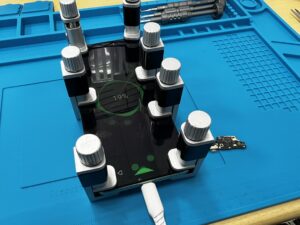

通電を確認したので、元通り組み上げて修理完了！

若干めずらしい端末でしたが、パーツさえ手に入れば難なく当日対応できます！
