ドックコネクター交換修理(充電部分)

スマホスピタル 登戸・向ヶ丘遊園

差込口の酷使により充電されなくなってしまった【iPad Air5】の充電【ドックコネクター】交換修理

こんにちは!

データそのまま★即日対応の修理店、スマホスピタル登戸・向ヶ丘遊園店です!

ちょっとしたお困り事でも何でもご相談ください→ 050-1722-4743



さて、本日はiPad Air5の充電差込口が全く反応しなくなってしまった、と問い合わせ頂戴しました。

確かに通電反応ないですね、0アンペア表示でした…さっそく分解します!

ヒートマット等で加熱処理して粘着を溶かし、安全に解体していきます。

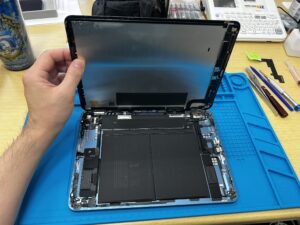

バッテリーを絶縁後、液晶から基板に接続されたケーブルを傷つけない様、取り外してディスプレイを摘出します。

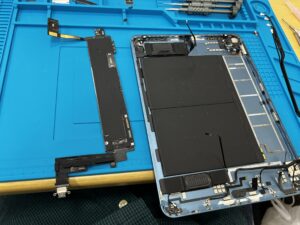

充電差込口(ドックコネクター)は基板の裏側に直接はんだ付けされているため、一旦ロジックボードごと摘出する必要があります。

接続されているスピーカー/カメラ/アンテナなどのケーブルを全て取り外し、安全に基板を摘出します。

iPadのドック接続は大多数が一点一点のはんだ付けではなく、歯列状に金属設置面が並んでいます。

この場合はフラックス(ヤニで形成された補助剤)を全体的に塗布し、はんだを多めに盛って熱伝導させ、古いパーツを取り除きます。

新品のパーツを接続する前に基板側を無水エタノール/フラックスで掃除し、障害を取り除いておきます。

このあと金属接地面を水平/均等に重ね合わせ全体をはんだ付けするには、非常に繊細な技術が求められます。

当店は熟練のメカニックが作業しますのでご安心ください!

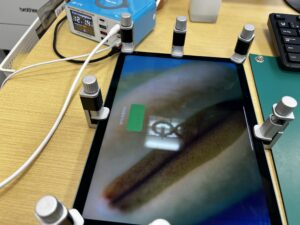

では、新品のドックコネクターが設置できたので仮付け点検をしていきます!

特にドックは一度組み上げてしまうと、再換装に時間とリスクが生じます。

この時点で確実に通電をテストし、初期不良などでお客様のご迷惑になる可能性を可能な限り撲滅します!

問題なく起動/通電、操作も安定していました!

改めて安全に組み上げて修理完了!

iPhoneなどに比べると少々お時間頂戴する施工内容ですが、在庫があれば当日中に修理いたします!

他店では日数のかかる修理/相談も、まずは何でもご相談ください!
