[町田駅]Galaxyの充電口交換も即日修理！S24+の水分検出で起動不可もデータそのまま復旧！

GalaxyS24+の充電口修理ご依頼を頂きました。

メーカー名：SAMSUNG

機種名：Galaxy S24 Plus

型番：SM-S926

発売日：2024年4月11日

症状：充電不可

交換パーツ：Type-C USB充電コネクタ

修理時間：60分

保証期間：3カ月間

今回ご依頼頂いた

GalaxyS24Plusは…

充電器を挿すと

水分検出マークが

画面上に表示されて

充電が出来ません。

GalaxyS24+は

海外モデルで

日本国内では

正式発売されていません。

それでも

スマホスピタル町田なら

当日修理可能です！

それでは実際に

GalaxyS24+の

充電口修理を

開始します。

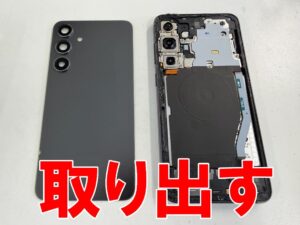

まずは背面パネルを

剥がす作業です。

Galaxy S24 Plusの

バックパネルは

割れる素材です。

ヒートガンで

入念に温めたら

ピックを使って

粘着を剥がします。

粘着を切ることで

背面ガラスを

取り出せました。

Galaxy S24+の

充電器差し込み口パーツは

本体下部

ラウドスピーカーの下に

収まっています。

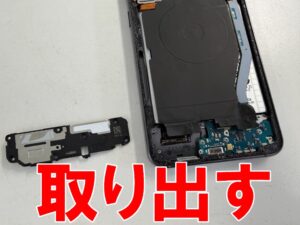

本体下部の

ネジを外して

ラウドスピーカーを

取り出しました。

Galaxy S24 Plus内に

採用されているのは

プラスネジです。

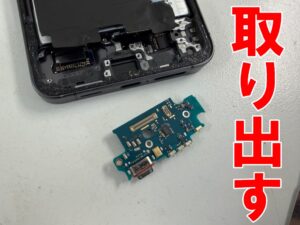

ドックコネクタに

接続されている

コネクタ類を

外すことで…

故障した

充電器挿し込み口を

取り出せました。

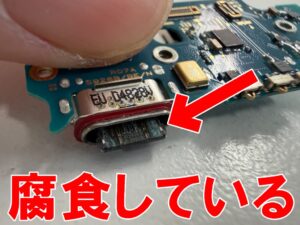

今回ご依頼頂いた

GalaxyS24+が

充電出来ない原因は…

この腐食です。

タイプC USB端子が

青っぽく

腐食していました。

これにより

水分検出センサーが

誤反応してしまっているようです。

GalaxyS24+の

充電ポートは

サブ基板に

はんだ付けされているので…

はんだ小手や

ヒートガンを使って

充電コネクタ部分を

取り出します。

GalaxyS24+は

充電端子が

二層構造になっています。

はんだ小手では

物理的に

はんだ接続出来ないので

ヒートガンを使って

慎重に作業を進めます。

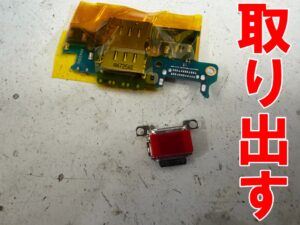

新品のUSB充電端子を

充電口基盤に

はんだ接続出来たら

本体を組み上げます。

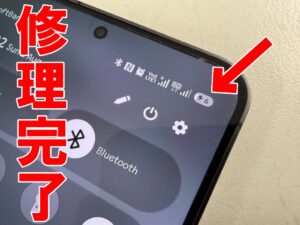

これでGalaxyS24Plusの

充電部分修理完了です！

しっかりと充電反応が出て

起動することを

確認しました。

データも消えることなく

全て残っている状態です。
