ドックコネクター交換修理(充電部分)

スマホスピタル町田 iPhone13の充電口交換修理で充電出来ない故障が改善!

充電が出来なくなってしまったiPhone13の充電口交換修理

iPhone13が充電出来ないとのことで充電口交換修理ご依頼を頂きました。



分解が難しいとされているiPhone13ですが、スマホスピタル町田なら難なく修理可能です。



それでは実際に充電反応を確認してみます。



充電器を挿しても…

充電器を挿しても充電反応が無いiPhone13

全く反応がありません。



iPhone13はワイヤレス充電対応ですが、PCに接続する際や有線で音楽を聴く際は充電口にケーブルを挿します。



このように充電口が故障していると”使えはするけど不便”という状態です。



このような充電不良はパーツ交換することでほぼ改善させられるのでぜひ当店へお任せください!

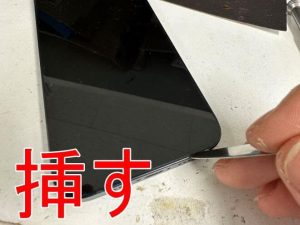

画面と本体フレームのとの間にヘラを挿したiPhone13

iPhone13は本体フレームと画面パーツが非常に強力に接着されています。



なので当店では専用の器具を使って分解しています。

画面パーツを開いて分解したiPhone13

画面を開くと、基板上はケーブルを固定する銀板で覆われています。

iPhone13の本体内部のケーブルを固定している銀板

Yネジやプラスネジなどで固定されているので、全てのネジを外します。



ネジを全て外したら…

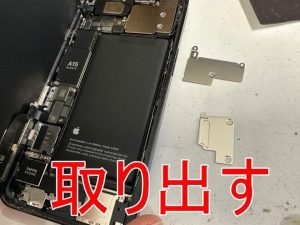

本体内部の銀板を取り出したiPhone13

このように取り出すことが出来ます。



銀板が取り出せたら画面パーツのコネクタを外して…

画面パーツを取り出したiPhone13

このように取り外します。



iPhone13の充電口パーツを交換するには基板を浮かせる必要があります。



なので…

SIMトレイを取り出したiPhone13

まずはSIMピンを使ってSIMトレイを取り出します。



次に…

基板にケーブルが接続されているiPhone13

基板上に接続されているケーブル類を…

基板に接続されたケーブル類を外したiPhone13

全て外します。



更に基板を本体フレームに固定しているネジも全て外します。

iPhone13の本体下部のパーツ

充電口パーツ上には複数のパーツがネジで固定されています。



こちらも全てのネジを外して…

スピーカーやバイブレーションなどを取り出したiPhone13

パーツを取り出します。



ここまでしてやっと…

充電口パーツを取り出したiPhone13

充電口パーツを取り出すことが出来ました。



かなり大変な作業です。



新品の充電口パーツへと交換したら…

新品の充電口パーツへと交換して充電確認を行っているiPhone13

充電確認を行います。



充電器を挿すとリンゴマークが出て…

新品の充電口で充電反応が出るように改善したiPhone13

ホーム画面まで進めるとこの通り反応が出るようになっていました!



充電口パーツ交換でしっかりと改善しました。

充電口交換修理が完了したiPhone13

後は本体を組み上げて修理完了です。



修理パーツさえあれば、修理時間は約1時間程度です。



iPhone13シリーズの故障でお困りの際はぜひスマホスピタル町田へご相談くださいませ!
