こんにちは！スマホスピタル京都駅前店です。

「落とした衝撃で、New3DS LLの上画面に黒いシミ（液漏れ）ができてしまった…」「画面にカラフルな線が入ってしまい、まともにゲームがプレイできない…」

任天堂の公式修理サポートが終了してしまった今、愛用している「Newニンテンドー3DS LL」の画面が割れてしまうと、「もう直せないのかな…」と諦めてしまう方も多いのではないでしょうか？

でも、諦める必要はありません！今回は、当店に持ち込まれた「Newニンテンドー3DS LL」の上画面割れ・液晶交換の分解レポートをお届けしながら、その精密な修理の舞台裏をご紹介します。

1. New3DS LLの上画面割れ・液漏れを放置するとどうなる？

New3DS LLの液晶は、強い圧迫や衝撃を受けると内部の「液晶体」が漏れ出し、画面に黒いモヤ（液漏れ）が広がったり、白い線が入って何も映らなくなったりします。

「下画面は見えているから…」とそのまま放置するのは禁物です。破損した液晶パネルを放置すると、内部で異常電流（ショート）を起こし、最悪の場合はゲーム機本体のメイン基盤そのものを巻き込んで起動不可にしてしまうリスクがあります。大切なセーブデータを守るためにも、早めの液晶パネル交換がおすすめです。

2. 【プロの技術】New3DS LLの上画面液晶交換プロセス

New3DS LLは、従来の3DSシリーズよりもさらにパーツが高密度化しており、分解・組み立ての難易度が一段とアップしています。当店の熟練スタッフによる精密な作業をご覧ください。

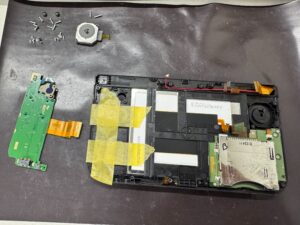

① 無数のネジと細かなパーツの完全管理

New3DS LLの上画面を交換するためには、まず本体裏側の外装を外し、メイン基盤やボタン基盤（写真左の緑色のパーツ）をすべて取り外す必要があります。外したネジやボタンゴム、細かな電子パーツは場所によって形や長さがバラバラ。当店では、ネジ1本にいたるまで外した場所を完全に管理し、組み戻し時にズレが出ないよう精密に作業を進めます。

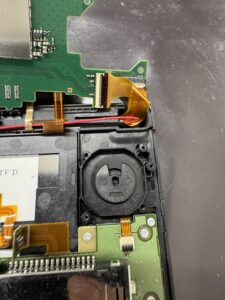

② 難易度MAX：液晶ケーブルの「巻き込み」通し

新しい液晶パネルを取り付ける際、最大の難所となるのがこの「ヒンジ（関節）部分」の処理です。写真に見える太いオレンジ色のリボンケーブル（液晶やスピーカーの信号を送る重要なパーツ）を、狭い円柱状のヒンジの中にロール状に丸めて通さなければなりません。 New3DS LLはここを通るケーブルの本数が多く、少しでも無理に引っ張ったり角度を間違えたりすると、新品の液晶ケーブルがその場で断線してしまいます。

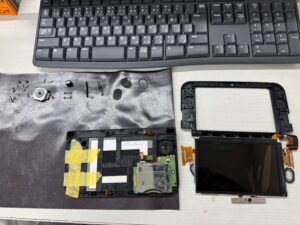

③ 上下の筐体を分離して新しい液晶へ移植

写真のように、上画面のフレーム（右）と下画面（左）を完全に分離させ、割れてしまった古い液晶パネルを取り外して、新品の高品質な液晶パネルへと交換します。左上にあるスライドパッドのワッシャー（黒いリング）やCスティック周辺など、細部まで徹底的にクリーニングとメンテナンスを行い、新品同様の操作感へと戻していきます。

3. ネットの動画を真似した「DIY液晶交換」が絶対に危険な理由

最近はネット通販で交換用パーツが手に入るため、YouTubeの動画を見ながら自分で直そうとする方が増えています。しかし、「自分でやったら電源すら入らなくなった」と当店に持ち込まれるケースが後を絶ちません。

セルフ修理には以下のような致命的なリスクがあります。

新品液晶の一発断線： 前述した「ヒンジにケーブルを通す作業」は、力加減が狂うとケーブルが破れてゴミになってしまいます。
基盤コネクタ（ラッチ）の破損： ケーブルを固定する基盤側のロック（写真2枚目の黒・白のパーツ）は非常に脆く、ピンセットで突くと簡単に折れます。ここを壊すと基盤全体の交換（高額修理）が必要になります。
ネジの誤挿入で液晶を突き破る： 組み立ての際、間違えて長いネジを回し込むと、裏側から新しい液晶パネルを突き刺して一瞬で破壊してしまいます。

大切な思い出の詰まったゲーム機です。確実かつ安全に直すなら、最初から修理のプロにお任せください。
