iPadAir5のドックコネクター交換をご紹介します。

▼ご相談内容

子供が使用してるiPad。

充電できなくなってしまった。

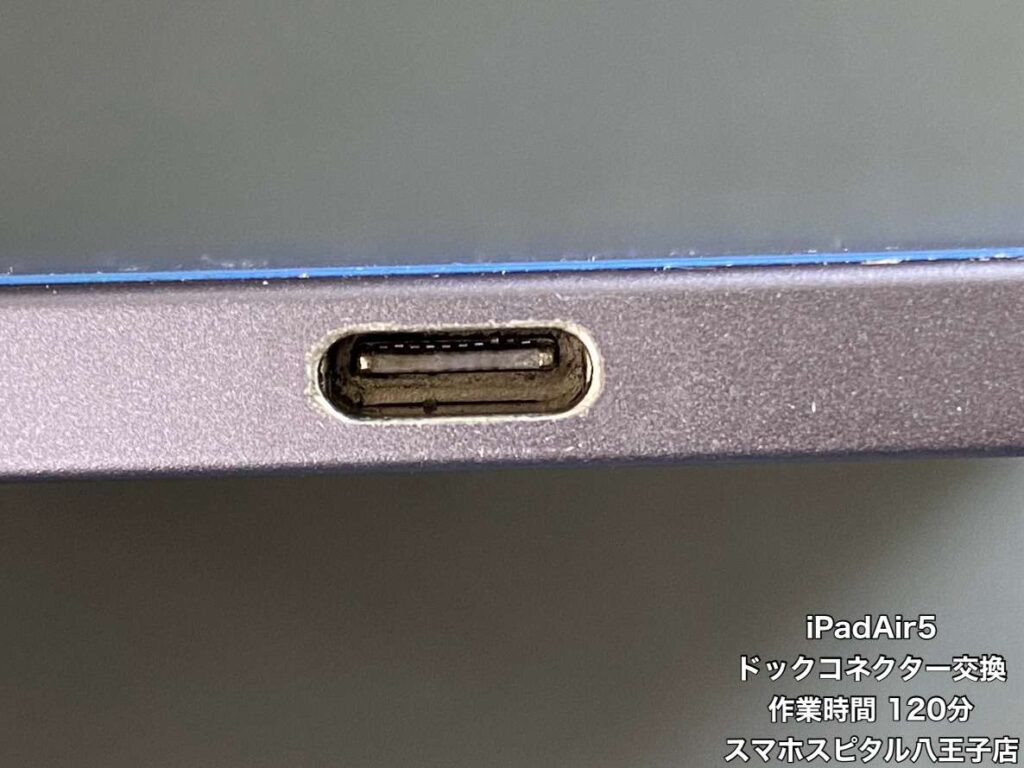

お持ち込みいただいた端末の充電口部分を目視すると、ピンが曲がってる感じがします↓↓↓↓↓

▲充電口端子が曲がってる

早速、ドックコネクター交換修理を行います！！

〈このブログはスマホスピタル八王子店で行った修理です〉

修理費用と時間

端末名：iPad Air 5

症状：充電できない

修理方法：ドックコネクター交換

修理費用：税込22,800円

作業時間：約120分

※2026年10月13日現在の価格

※混雑状況によってお時間前後いたします

修理難易度

修理難易度　★★★☆☆☆

精密ハンダ付けの作業が必要です。

画面、基板の分解、ハンダ作業のことを考えると修理店に依頼した方が無難だと思います。

修理の様子

画面側から分解していきます。

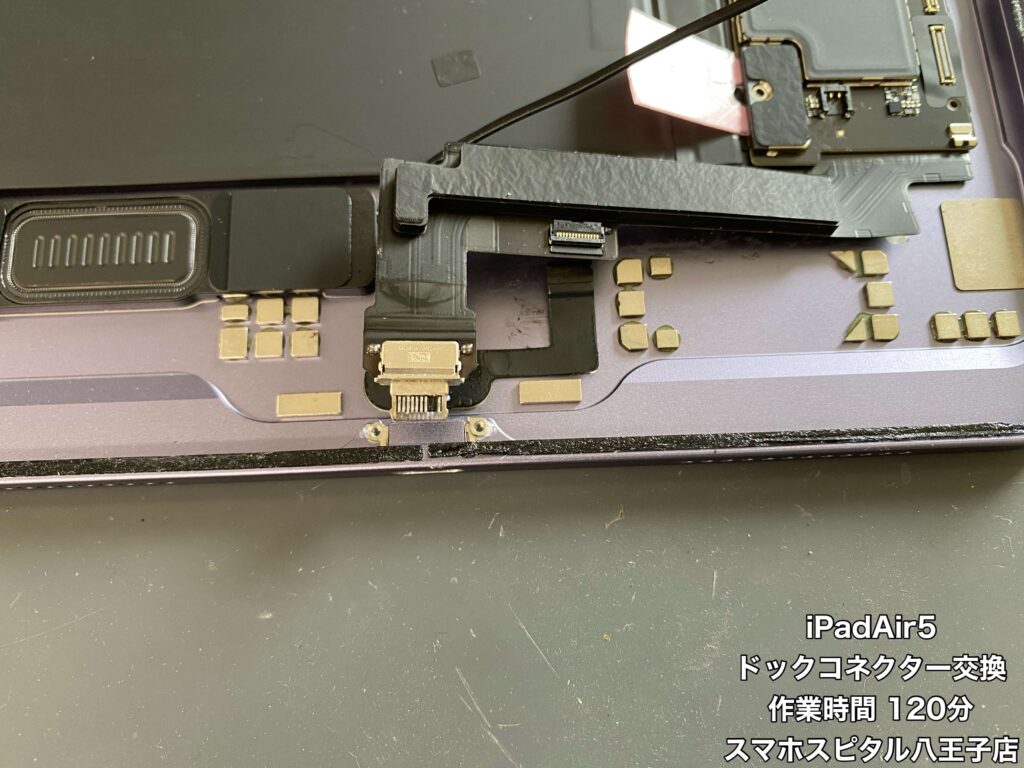

バッテリーの絶縁→画面を取り外して充電口端子をみるとピンが取れてる部分がありました！！

▲端子の黒くなってる部分がピンがない箇所

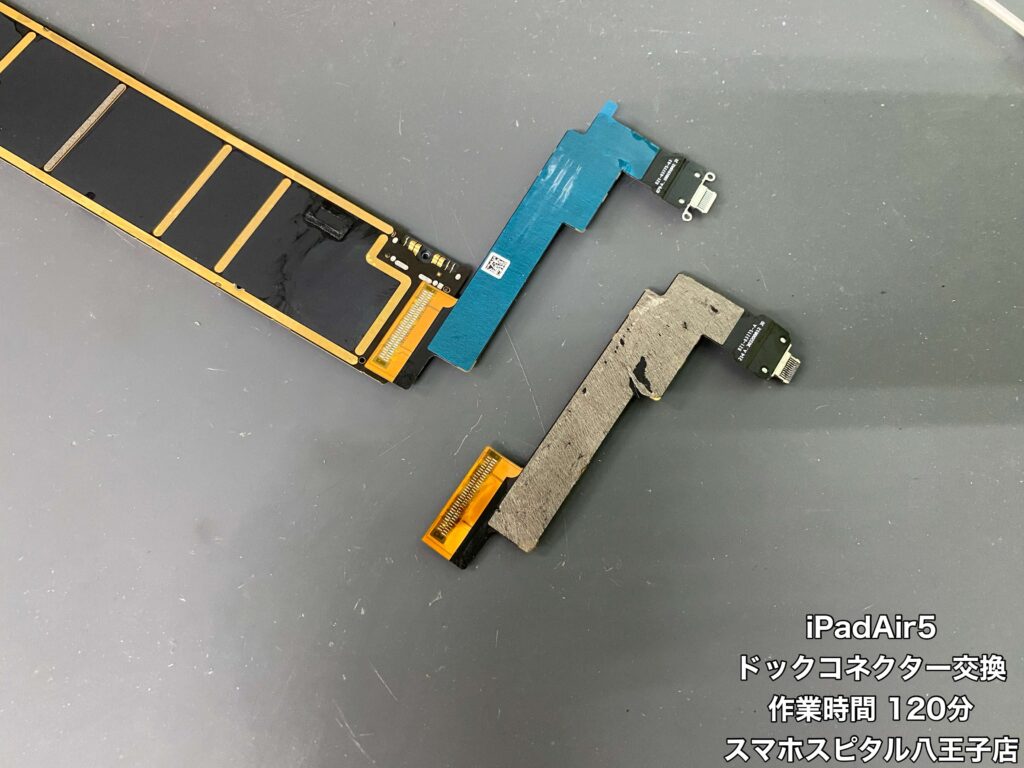

新しいパーツと比べてみるとピンがないことがよくわかります！

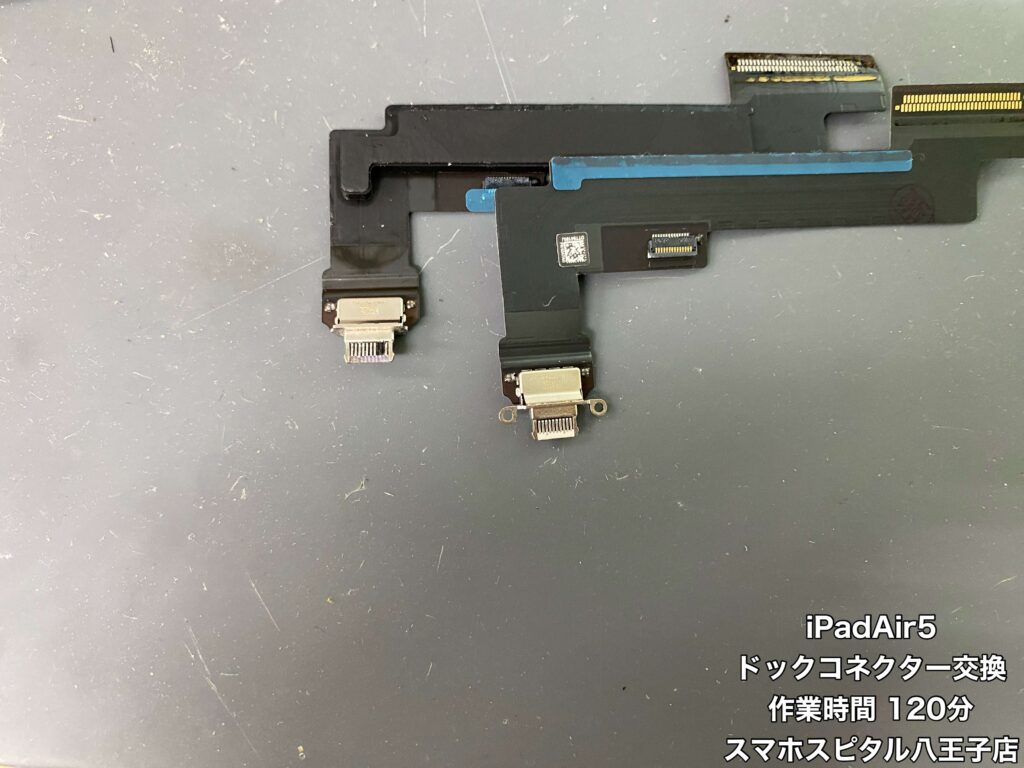

▲写真左が不具合のある端子、右が新しい端子

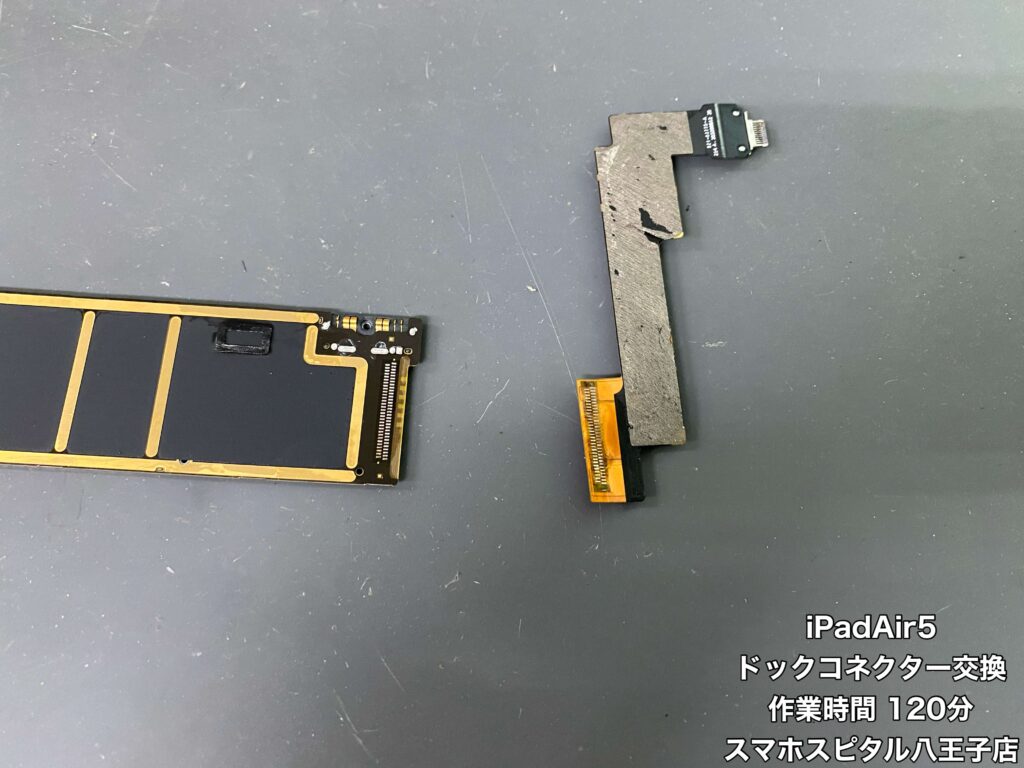

ドックコネクターは基板にハンダで取り付けてあるのでハンダ作業は必須です。

不具合がある端子を取り外した際、基板に残っている古いハンダは綺麗に除去して新しいパーツを取り付けてください。

▲ハンダを基板に当てすぎないよう注意

分解した逆順でパーツを組み上げ作業完了です。

作業のあとは動作チェック！！

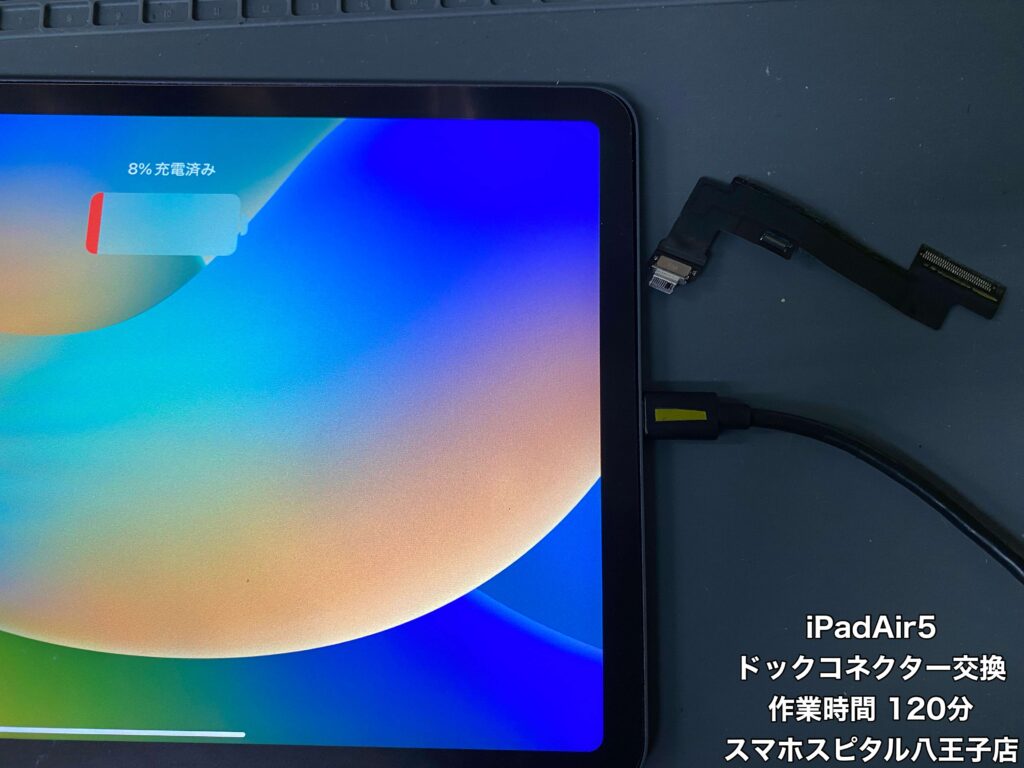

▲ドックコネクター交換したiPadAir5

充電できること確認できました！

充電も問題なく溜まっています！！

修理完了です✌︎

最後に

充電口のピンはとても薄い金属でできているので思ったよりも簡単に曲がってしまいます。

・充電しながらiPadを操作してコネクター部分に力が加わる

・充電ケーブルを真っ直ぐ差し込まない、真っ直ぐ抜かない

・ホコリなどの汚れが充電口に入った状態でケーブルを差し込む

上記のことが原因でピンが曲がることがありますので使用にはご注意ください。

またケーブル側のピンが曲がっていることもありますので定期的に充電ケーブルのチェックをしてみるのも良いかもしれません！！

不具合が発生したときは無理に使用せずお近くの修理店へご相談ください。
