Xperia 1Ⅳ（モデル番号：SO-51C）のドックコネクター交換修理をご紹介します。

飛び込みでご来店のお客様です！！！

「昨日の夜からなぜか電源が入らなくて…」

「今朝、急に不具合が発生して…」

「さっきスマホを落としてしまって…」など、当店はご予約なしの飛び込み修理大歓迎です！！

お困り事ございましたら機種問わずお気軽にご相談ください。

※もちろんご予約いただいてからのご来店もお待ちしております♪

▼ご相談内容

1週間くらい前から調子が悪くなり、充電ケーブルに角度をつけないと充電ができないようになった。

今日は何をしても充電できないので修理してほしい。

〈このブログはスマホスピタル八王子店で行った修理です〉

修理前の動作チェック

当店は修理前に動作チェックを行います。

まずは店舗にあるチェック用のケーブルを繋いでみますが…

全く反応しませんでした。

電流測定器を使用して電気が流れているかチェックしようとしますが測定器自体の電源が入らない状態でした。

※電流測定器は電流が流れている端末と繋ぐだけで電源が勝手に入ります

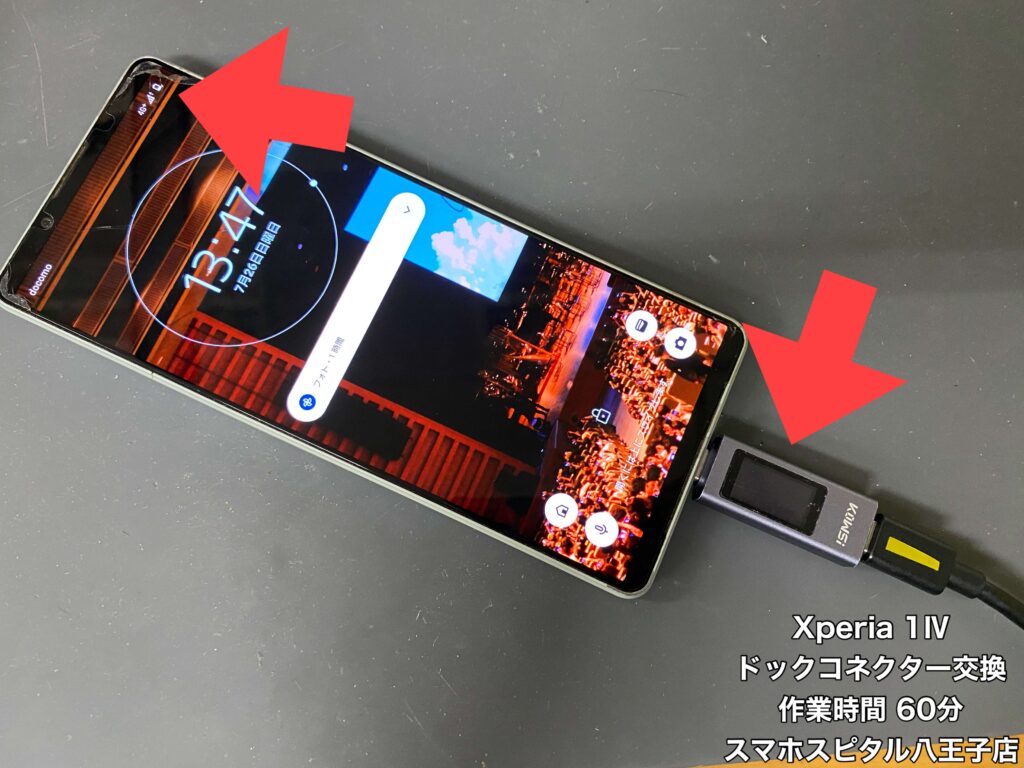

▲充電マークもならず、測定器の電源も入らない

ドックコネクターに不具合があると考えられるので交換修理していきます！！

修理費用と時間

端末名：Xperia 1Ⅳ

モデル番号：SO-51C

症状：ケーブルに角度をつけないと充電できない、今日は全く充電できない

修理方法：ドックコネクター交換

修理費用：税込17,800円

作業時間：約60分

※2026年7月29日現在の価格

※混雑状況によってお時間前後いたします

修理難易度

修理難易度　★★★☆☆☆

背面から分解する端末です。

ドックコネクターケーブルはバッテリーの下にあるのでバッテリーを外します。

バッテリーシールの粘着が強いので、外すのは大変です。

ラウドスピーカー、画面コネクターを外せばドックコネクターが交換できます。

アンテナもあるので断線に注意してください。

修理の様子

背面側から分解していきます。

背面、黒いプレートを取り外しバッテリーを絶縁します。

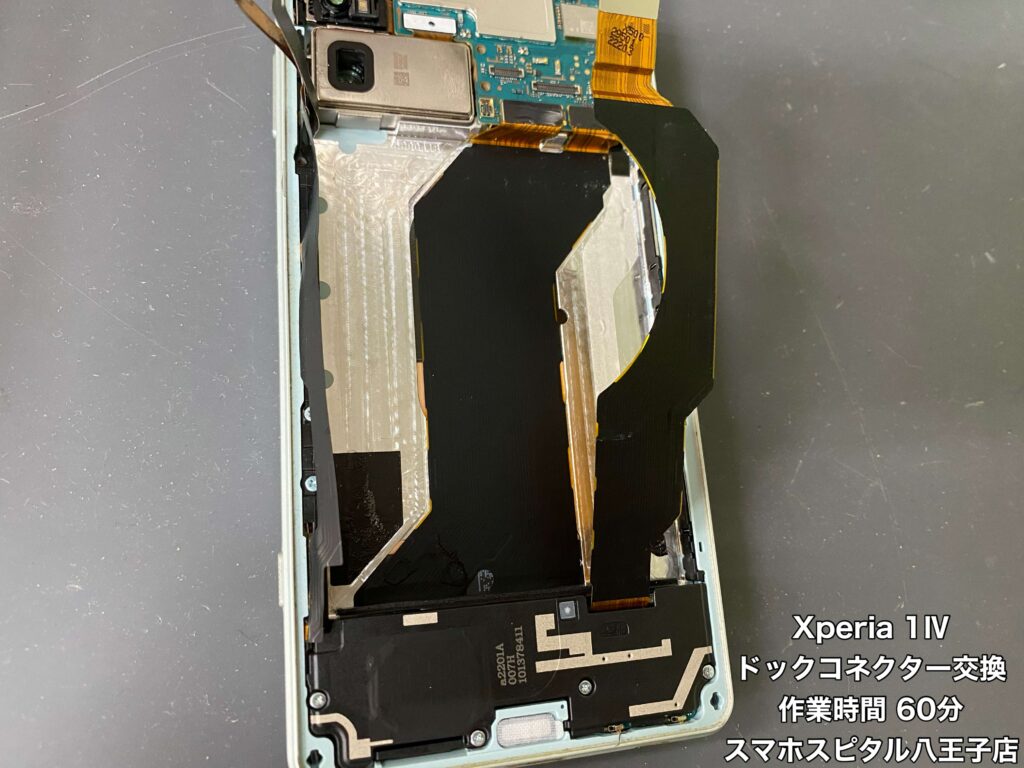

ドックコネクターのケーブルはバッテリーの下にあるのでバッテリーを取り外します。

▲粘着シールが強力でバッテリーを取り外すのは大変

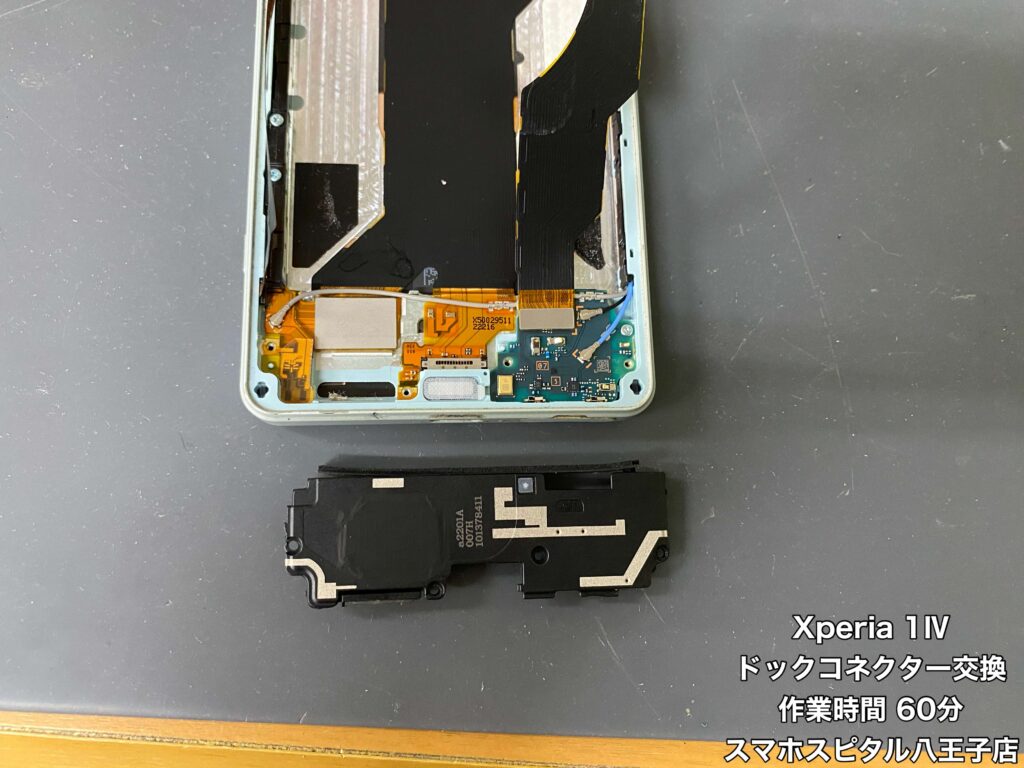

サブ基板を覆っているラウドスピーカーを取り外します。

▲ラウドスピーカーはネジを外すだけ

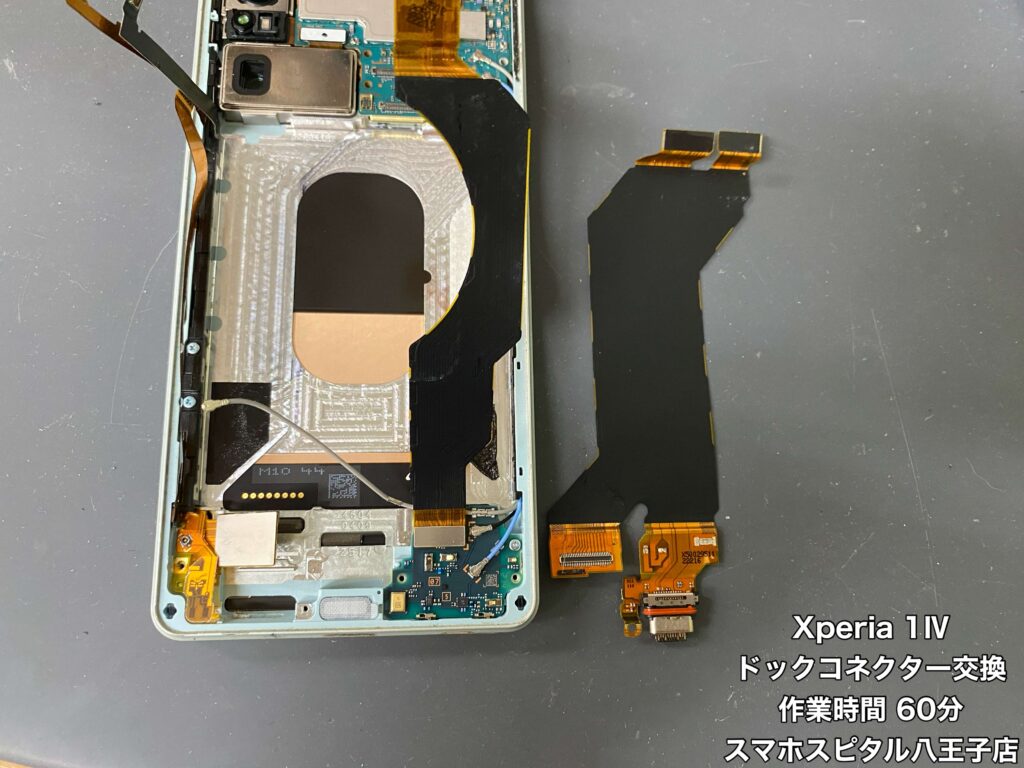

画面コネクターを外したことを確認し、グレーのアンテナ線に注意しながらドックコネクターを取り外します。

▲アンテナ線の断線に注意

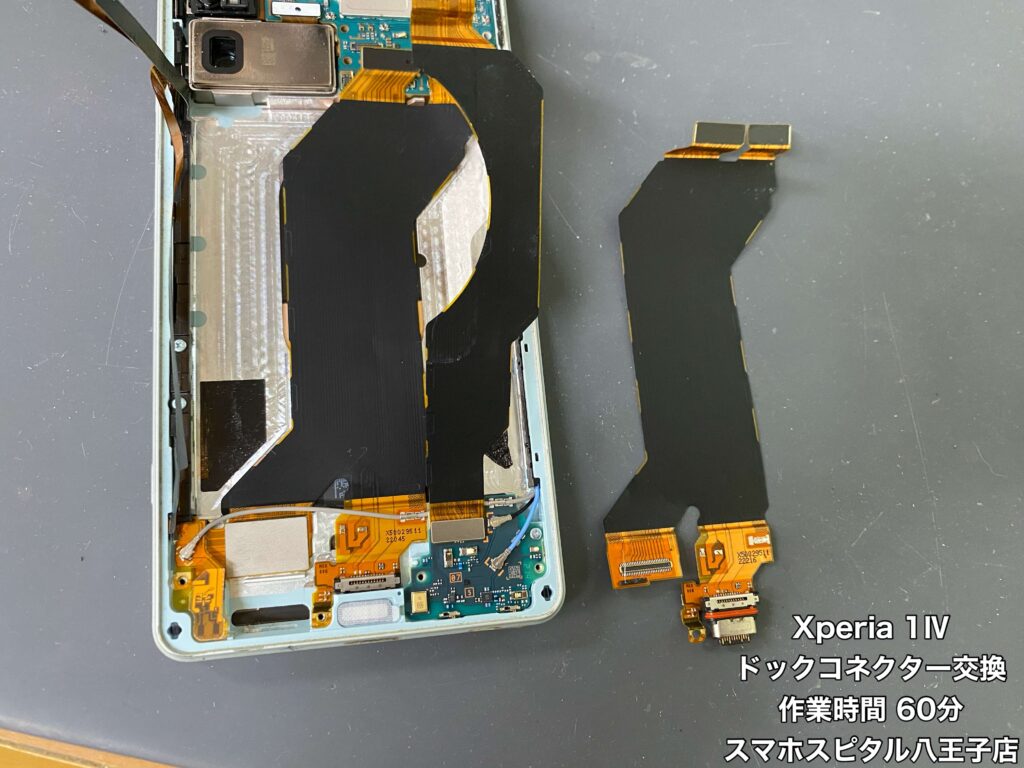

確認してみるとドックコネクターがショートしていました…

「この状態だと電流が流れないよな…」と思いながら新しいパーツを取り付け分解した逆順で組み上げます！！

作業の後は動作チェック！！

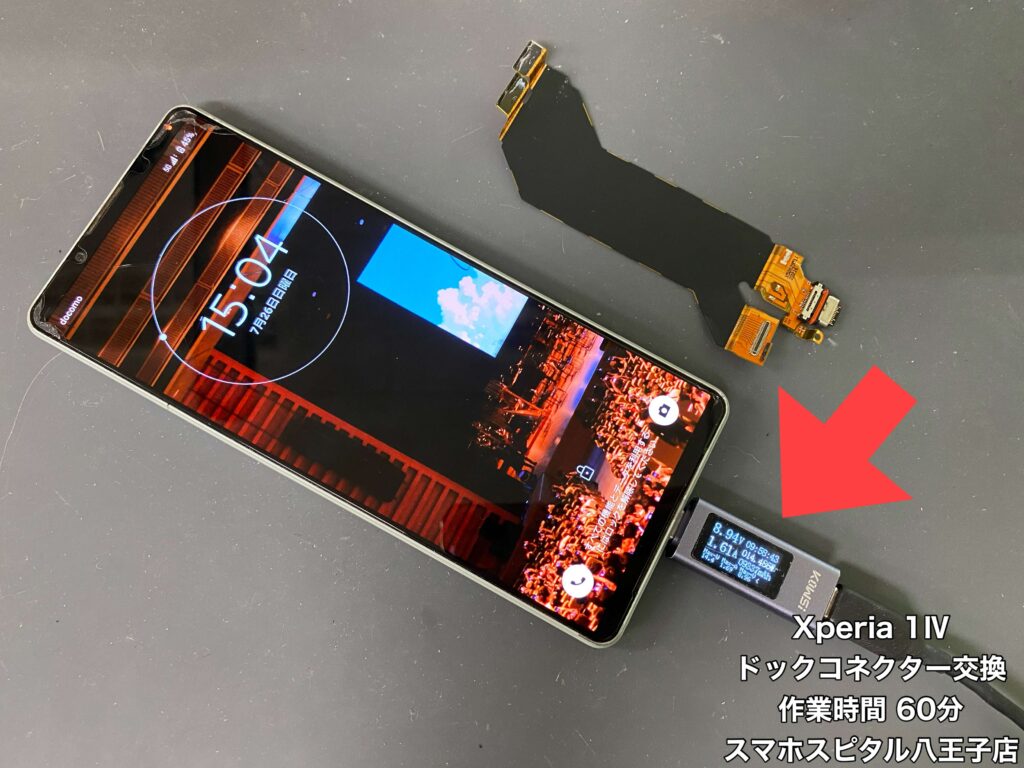

電流測定器の電源も入って、電流が1.61A流れていること確認できました！！

▲ドックコネkター交換したXperia 1Ⅳ

充電できることを確認！！

問題なく充電が溜まることも確認！！

修理完了です✌︎
