【iPhone 13 Pro Max】「ケーブルを挿しても反応しない…」原因は充電口の”ピン折れ”！全分解のガチ修理レポート

こんにちは！スマホスピタル藤沢店の修理スタッフです。

今回は、深刻な「物理破損」のケースが入庫しました。

お客様は「充電ケーブルを挿しても全く反応しない。

別のケーブルに変えてもダメ、挿したときのカチッという手応えはあるのに……」と大変お困りの様子。

さっそく、ライトを当てて充電口（ドックコネクタ）の奥深くを覗いてみると……。

「あちゃー……金色のピンが1本、完全に折れ曲がってしまっています。」

これでは電気が流れるわけがありません。今回はクリーニングでは直らないため、「充電口（ドックコネクタ）の交換修理」となりました！

🧐 なぜ充電口のピンが折れてしまうの？

iPhoneの充電口（Lightningポート）の内部には、充電やデータ転送を司る小さな金色のピン（端子）が並んでいます。

ここが折れたり曲がったりする主な原因はこれらです。

• ケーブルを斜めに無理やり抜き挿しした

• 100円ショップなどの安価な非純正ケーブルを使い、端子のサイズが微妙に合わず負荷がかかった

• 充電しながらスマホを操作して、根元に強い力が加わった

特にiPhone 13 Pro Maxは本体が重いため、充電しながら操作するとコネクタ部分にかなりの負荷がかかりやすいんです。

🛠️ 技術スタッフの腕の見せ所！いざ全分解へ

iPhone 13 Pro Maxの充電口交換は、実は数あるiPhone修理の中でもトップクラスに工程が多い「大手術」になります。

なぜなら、充電口のパーツが基板やスピーカー、バイブレーターなどの「最下層」に位置しているからです。

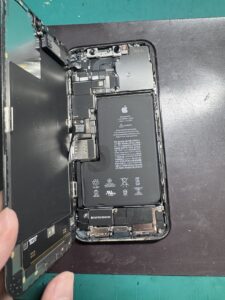

1. 緊張の画面開け

まずは超高額な有機ＥＬディスプレイを慎重に剥がします。

13 Pro Maxの画面は非常に薄く、少しでも無理な力を入れると一瞬で画面が映らなくなるため、

ヒーターで温めながら慎重にアプローチします。

2. ほぼ全てのパーツを外していく

画面が無事に外れたら、ここからが本番。

基板を傷つけないように保護プレートを外し、バッテリーのコネクタを抜き、

大型のスピーカーやTaptic Engine（バイブレーター）などを順番にすべて取り外していきます。

ネジの長さや形がバラバラなので、完璧に配置を記憶しながらの作業です。

【スタッフのこだわり】

「ただ外して戻す」だけではありません。

内部に入り込んだ微細なチリを掃除し、組み戻す際には、

防水性能を維持するための「防塵・防水パッキンシール」も新品に貼り替えます。

見えないところこそ丁寧に！

3. 新しい充電口パーツの組み込み

ようやく最下層にある、折れてしまったドックコネクタを取り外し、新しい高品質なパーツへ交換します。

あとは、取り外した逆の順番で、1本のネジの緩みもないよう完璧に組み上げていきます。

✨ 修理完了！無事に息を吹き返しました！

作業時間は約1時間。 すべてのパーツを組み戻し、緊張の瞬間。新しい充電ケーブルを挿すと……

「ポーン♪」

無事に充電マークが点灯し、グングンとバッテリー残量が増えていきました！ PCとのデータ同期もバッチリ、マイクやスピーカーの機能もすべて正常です。

データも消えることなくそのままでお返しできたため、お客様も「機種変更を覚悟していたので、その日のうちに直って本当に助かりました！」と大喜びしていただけました。

📢 充電口のトラブルは、触らずにすぐ当店へ！

充電できなくなると「中でピンが曲がっているかも」と、

ご自身でピンセットやつまようじで突っついてしまう方がいらっしゃいますが、これは絶対にNGです！

隣のピンと接触してショートし、最悪の場合、基板が完全に壊れてデータが二度と取り出せなくなるリスクがあります。

• 「ケーブルの反応が悪い」

• 「奥まで挿さるのに充電が始まらない」

そんなときは、何も触らずにそのまま当店へお持ち込みください。

熟練の技術を持ったスタッフが、確かな技術で大切なiPhoneを修理いたします！

• 作業時間： 最短60分〜（機種や混雑状況によります）

• データ： そのまま保持

お困りの際は、お気軽にご相談くださいね！
