【Galaxy Note8】 バッテリー交換 解説!

【Galaxy Note8】 バッテリー交換 解説!

【Galaxy Note8】 バッテリー交換】解説!

さて、今回はGalaxy Note8バッテリー交換にて

お越し下さったお客様の案件をご紹介致します。

機種:Samsung Galaxy Note8

発売日:2017年10月26日

バッテリー容量:3300mAh

症状:起動不良(突然電源が入らなくなった?)



まずは、修理前に電圧チェッカーなどで診断をしてみましたが

電圧は全く反応がありませんでした。。

さらに、バッテリー膨張の可能性を考え

背面を確認しましたが気になる浮きなどもありませんでした。

外観では原因と思える箇所はありませんでした。

修理 分解解説

それでは、分解していきましょう!

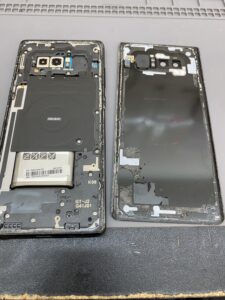

まずは、背面カバーを取り外していきます

背面とフレームが強力な両面テープで固定されておりますので

ヒートガンで温め慎重に取り外していきます。

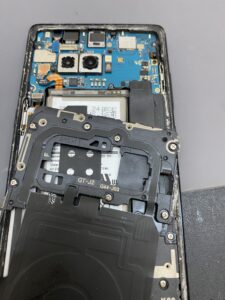

次に内部、上部の保護カバーがネジで固定されているので

外していきます。

保護カバーを取りはずすと緑色の基板がみえてきます。

ちなみに、並んだ黒い丸いパーツがバックカメラになります。



基板自体にもめで見える範囲ですが損傷は見られませんでした。

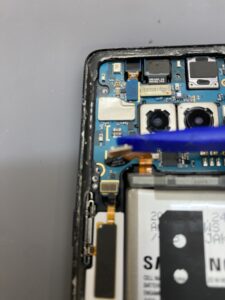

では、バッテリーの接続コネクターを取り外していきます

こちらは基板(背面側みて)左端に配置されております。

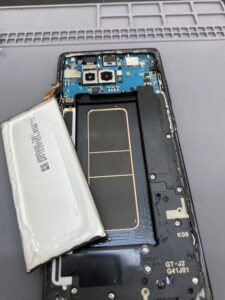

つぎに、バッテリーパックを本体から取り外すのですが

こちらも両面テープで固定されているので

その他のパーツを気付けないように薄いヘラを使い

取り外します。

右下からヘラを刺すことで比較的容易に剥がせました。

あとは、新しいバッテリーに取り替え

逆の工程で戻していけば完了です。

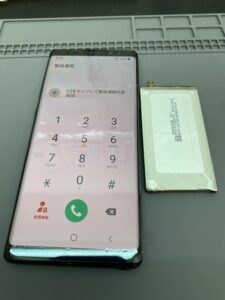

それでは、交換後起動した端末はこちらです!



交換後の動作チェックも問題はなく

データもそのままでお渡し致しました。



ご来店いただき誠にありがとうございます。
