画面が映らない!Xperia10Ⅲの修理!

画面(有機EL)が損傷して画面表示が一切できなくなってしまったという
Xperia10Ⅲの画面交換修理を行いました！

Xperia10Ⅲの画面交換修理のご紹介！

当店にお持ち込みいただいた際の状態がこちらです

何が表示されているのか、まったく見えない状態になっています。
画面自体は点灯しているので電源が入ってることは分かりますね。

なぜこのような画面表示なっているのかというと
写真では分かりにくいですが右上の黒くなっている所にヒビが入っているのです。
表面のガラスは綺麗ですが、その奥にある有機ELディスプレイにヒビが入ってしまったことにより
表示がこんなことになってしまいました・・・

故障が原因ですので【画面交換修理】にて対応させていただきます！

まずは背面ガラスから分解！

機種によって構造が違うのでそれぞれ分解工程が異なります
今回のXperia10Ⅲ機種は背面のガラスから取り外していきます。

背面ガラスを取り除くと上記の写真の状態で続いて黒いプラパーツを取り外します。

プラパーツを取り外すと基板やバッテリーがしっかりと見えるようになりました！

ではパーツ交換を行うのでまず最初にバッテリーのコネクターを外して
完全に電気が流れないようにしてから割れている画面を取り外します。

バッテリーのコネクターは本体の中央の右側、画面のコネクターは左下のオレンジ色のケーブルです。
それぞれのコネクターを外したことを確認したら画面側(表)の作業に移ります。

背面ガラスも画面も強力な粘着シールでしっかりと固定されているので剥がすように取り外します。

画面を取り外した状態がこちら！

右が本体で左が取り外した画面(フロントパネル)です。
隙間のホコリなどを綺麗にクリーニングしてから画面を固定するための粘着テープを付けて
画面を取り付けます。

取り外したその他のパーツも全て元の位置に戻して組み立てれば完成します！

画面交換修理が完了しました！

完成ー！

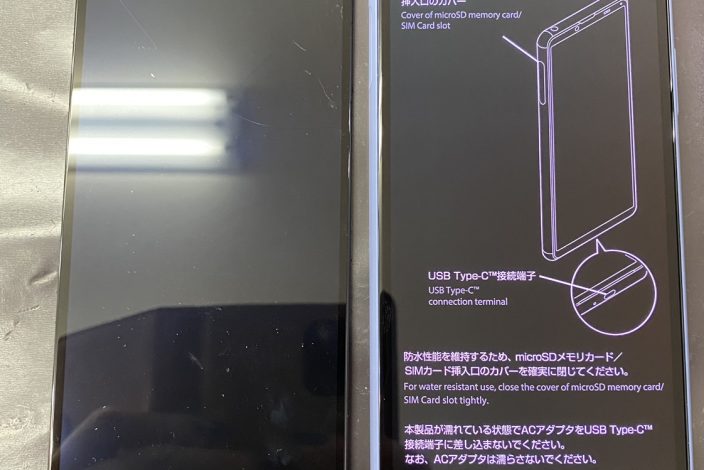

左に映っているのが元の画面で右側がお修理完了後のXperia10Ⅲです。
綺麗に画面が表示されていますね。

データなども全てそのままの状態で動作チェックでも問題なしでした。
今回のように画面表示が出来なくなったり、タッチ操作が出来なくなったりといった状態でも
パーツ交換修理で改善できる場合はデータがすべて残っている状態でのお返しとなります。

急な故障やバックアップを取っていない状態の故障でもぜひスマホスピタル天王寺店にご相談下さいね！
