【Androidスマホ修理】Xperia画面交換修理

さて、本日1件目の修理案件のご紹介は

東大阪市古箕輪よりお越し下さったお客様になります。

修理前症状

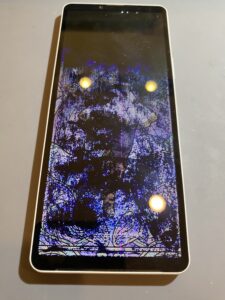

まずは、画像をご覧ください

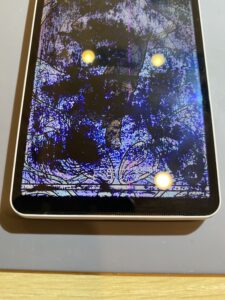

さらに、拡大した画像をどうぞ

ご覧通り画面全体に表示不良が生じ

何も見えない状態となっております

このXperia10Ⅵのフロントパネル構造は

①カバーガラス（表面ガラス）

一番表側の指で触る最外層

②タッチセンサー

カバーガラスの下にある

指の操作を検知する部分です

③有機ELディスプレイ

映像を表示するパネル

（ちなみに、このモデルはOLEDが採用）

④バックプレート

パネル全体を支える土台

放熱や強度確保の役割もあります

今回は③のディスプレイの上部に亀裂が入り

表示不良を起こしていることがわかりました。

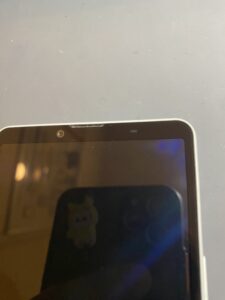

インカメラ付近にひび割れがあるのが見えますでしょうか⁈

Xperia10Ⅵ 修理全工程

それでは、画面交換修理に入っていきましょう！

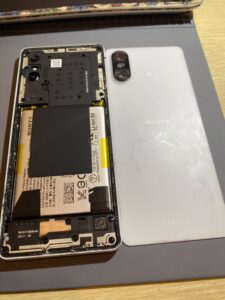

まずは、背面カバーを本体から分離していきます！

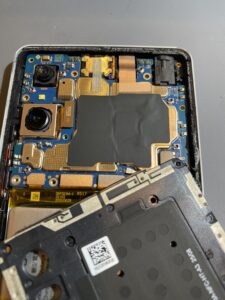

さらに、メイン基板の保護カバーも取り外していきます。

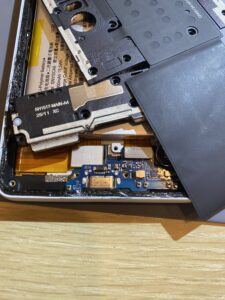

その次は、充電口のサブ基板も取り外します。

また、このサブ基板の下に画面（フロントパネル）との

接続コネクタがあります！

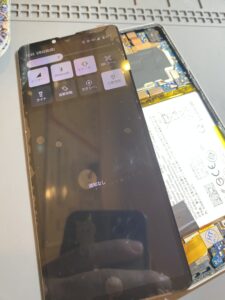

まずは、新しいパネルとの仮付けを行い

パーツが正常に機能するかをチェックします。

不具合があった表示不良もなく

綺麗に映像が映し出されておりました。

また、タッチ操作も問題はなくサクサク動いておりました。
