【ニンテンドー3DSLL　　Rボタン交換修理】

【ニンテンドー3DSLL Rボタン交換】

さて、今回は大東市泉町よりお越しくださったお客様の修理案件をご紹介致します。

発売日：2012年7月28日

発売から約13年が経過しておりますが

今でも人気が高いニンテンドー3DSシリーズ

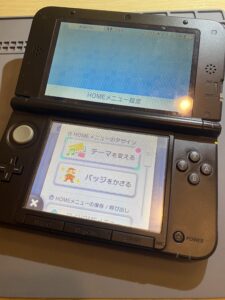

今回ご依頼　いただいたニンテンドー3DSLLは

通常盤の3DSよりも約1.9倍大きいモデルとなり

より迫力のあるゲーム体験が可能なものになります。

ちなみに、海外では名称が『Nintendo 3DS XL』になります。

また、後継機は『New 3DS LL』になります。

修理工程

それでは、そろそろ修理の内容に入っていきましょう！

まずは、ご依頼の内容ですが

本体上部に搭載されております

Rボタンの不具合になります！

症状としましたは、Rボタンを押しても押した感触がなく

操作もほとんど反応しないということでした。

受付の際にその他のLボタンなど動作チェックしまいたが

問題はありませんでしたので、Rボタンの物理的な

経年劣化によるものであり

Rボタンと一体化したケーブルを交換することで

直ることをお伝えしお預かりさせていただきました。

それでは、早速修理工程に入っていきましょう！

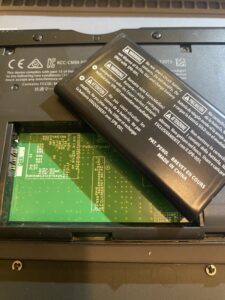

まずは、背面カバーを分離しバッテリーを取り外していきます

次に基板の保護カバーも取り外していくのですが

3DSシリーズでは背面カバーを固定している

ネジ２本が非常にわかりにくい構造になっております

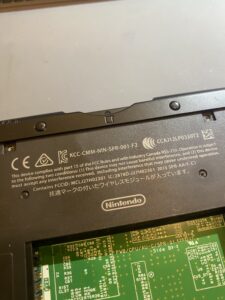

下の画像の上部に2箇所に丸いゴムのような部分の下に

固定ネジが隠されているんです！

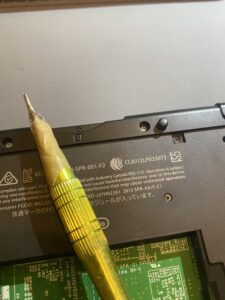

ですので、このゴムのパーツを取り外して潜っている

固定ネジ２本を外さなくてはカバーを外れないのです！！

それでは、背面保護カバーを分離していきます！

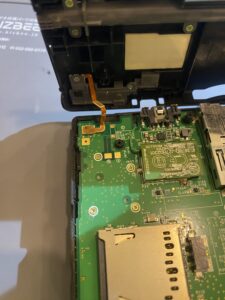

左上の見ているオレンジのケーブルが『Rボタンケーブル』になります。

本体基板と繋がっているコネクタを外します

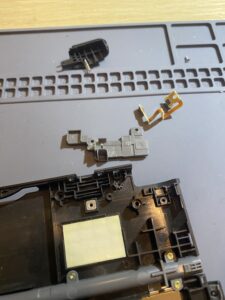

あとは、ケーブルパーツを新しいものに交換すれば完了となります。

ご来店いただき誠にありがとうございます。
