【XperiaXZ3 分解工程】症状はバッテリー膨張

【Xperia 分解】Xperia XZ3 バッテリー膨張

だて、XperiaXZ3 のバッテリー膨張修理をお預かりしました!

大阪府大東市、門真市、東大阪市にお住いなら!

スマホの故障 どんなことでもスマホスピタル住道オペラパーク店へ!

XperiaXZ3 バッテリー 状態

さて、それでは門真市四宮よりご来店いただきました

XperiaXZ3の状態から見ていただきます。

Xperia(エクスペリア) XZ3 ソフトバンク | Xperia(エクスペリア) | ソニー

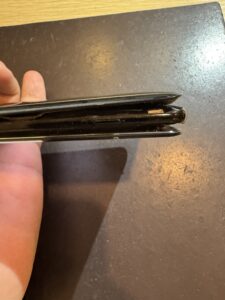

こちらがお預かりしたものになります。

写真でわかる通り、背面側、液晶側のごちらも剥がれるほど内部のバッテリーが膨れ上がっています。

特に、XperiaXZシリーズのバッテリーは金属のフレームに入っているため

内部からの圧力もかなり高い物となっています。

それでは早速バッテリーまで分解していきます。

XperiaXZ3 分解工程

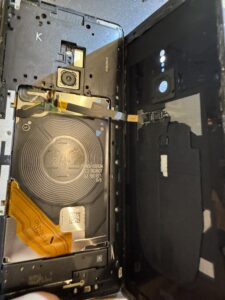

さて、まずは背面から内部にアクセスしていきましょう。

今回はお預かりした時点でほぼ背面が開いている状態でしたが、本体上部は非常に強い粘着になっていました。

しっかり温めて、ピックなどでゆっくり剥がしていきましょう。

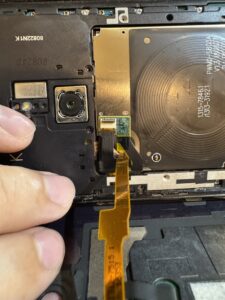

指紋認証ケーブルに注意

また、このとき指紋認証ボタンのケーブルに注意が必要です。

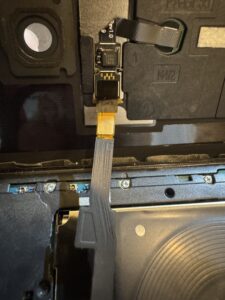

さて、このように背面側に

こちらが本体側と両方にコネクターの挿し口がついておりますが

今回は本体側に近い方のコネクター挿し口から抜き、背面パネルと分離させます。

形は任天堂スイッチに多い形の挿し口です。

バッテリー交換でも、基板を取り外す必要が

さて、このXperiaXZ3の修理で一番厄介なのが

バッテリー交換であっても基板を取り外す必要がある事です。

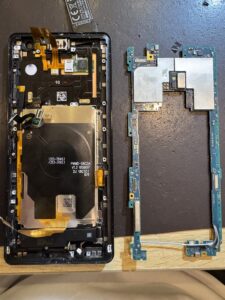

このように基板についているコネクター類を全て外し

ネジを取り外せば、簡単に基板と本体を分離させることができます。

下側の細い基板に比べ、上側の基板の方が爪で本体にがっつりくっついているため

少し左右上下に揺らしつつ、取り外す必要があります。

最終的には、基板の下にあるボタン類のフレックスの下にバッテリーケースを止めているネジがあります。

それをケーブルを傷つけないように外せば、バッテリーのついているケースを外すことができます!

ケース自体は柔らかい金属で出来ているため、あまり強引にバッテリーを外すと

変形してしまう可能性があるので注意が必要です。
