荷物の圧迫により上側液晶にダメージが入ってしまったNintendo3DSのスクリーン交換修理

こんにちは！

データそのまま★即日修理対応のスマホスピタル武蔵小杉店です！

本日も10:00~20:00ご相談のお電話お待ちしております！ 050-1722-9559

さて今日のお困りごとは↓↓

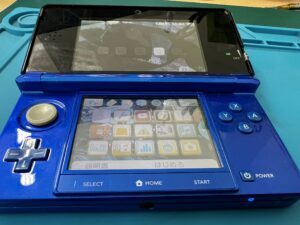

3DSの上液晶の破損です。

バッグの中に入れて持ち歩き中、他の荷物に圧迫されてしまったとの事でした。

少々旧式の端末なので、長年の利用で蓄積されたであろうダメージが顕在化してしまったのでしょう…

では施工していきます！今回は端末の構造上、仮付け点検までにほぼ組み上げる必要があるので一発勝負です！

まずは下画面側/基板が埋まっている背面から解体します。

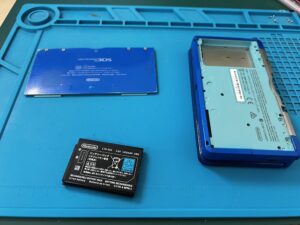

着せ替えパネルとバッテリーを摘出し、絶縁状態で作業していきます。

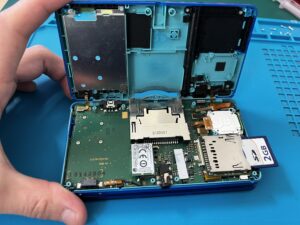

奥まったビスを摘出し、LRボタンごとリアパネルを持ち上げます。

基板にLRボタンのコネクタが接続されている為、断線しない様気を付けて分離させます。

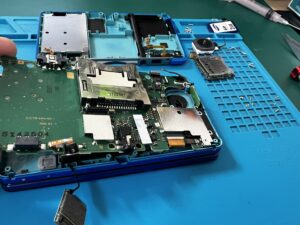

スライドパッド/SDカードスロットなどの障害となるパーツを摘出し、基板を持ち上げます。

これにて下側本体の分解が完了、安全に上液晶側の分解に取り掛かります。

破損を招かない程度にヒートガンなどで加熱処理、上液晶の粘着を緩めて保護ガラスパネルを摘出します。

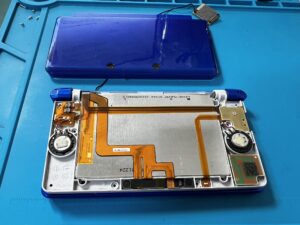

露出したビスを取り外すと上液晶の背面ボディが分離できます。

スピーカーやフロントカメラのケーブル断線に注意します。

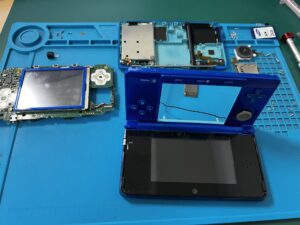

ここで上ボディと下ボディを完全に分離させます。

ヒンジの内部には複雑にカールされたフレキケーブルが複数本通っており、抜き取り/分離は最大の難所といえるでしょう。

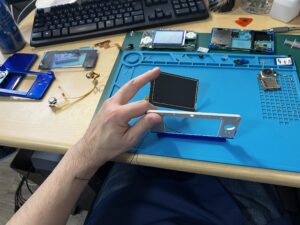

ようやく上液晶そのものにアクセスできました！

かなりの分解工程/部品量になりましたね(笑)

あとは丁寧に組み上げて修理完了！

ほとんど元通りまで組み上げての点検となりますので、入念にチェックし安心してお持ち帰りいただきます。

旧式の端末でも諦めずにお持ちください！最大限で作業させていただきます！
