長年の酷使により充電差込口の端子が折れてしまったNintendo 3DSのドックコネクター交換修理

こんにちは！

本日も10:00~20:00でご相談/ご予約受付中、スマホスピタル武蔵小杉店です！

在庫があれば即日修理★データそのままで対応させていただきます！050-1722-9559

さて今日のご相談は↓↓

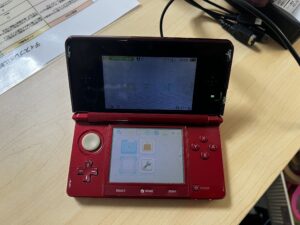

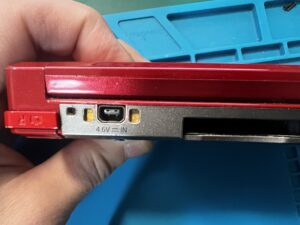

充電ケーブルを差しても充電が出来なくなってしまった3DSです。

中の端子が若干折れ曲がっており、ドック(差し込み口)がユルユルになっていました。

これはパーツごと移植して端子を交換するしかないでしょうね。さっそく施工しましょう！

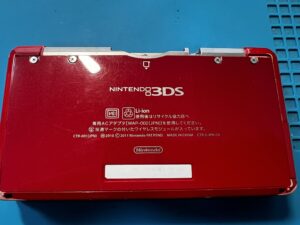

まずは背面の着せ替えパネルを取り外します。

4箇所のビスはストッパーが付いており、最後まで抜くことは出来ないので、緩めば大丈夫です。

LRボタンの下のくぼみからツメを剥がしていきます。

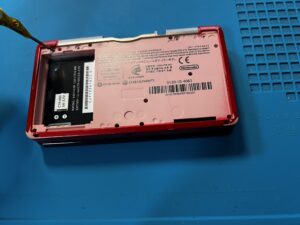

バッテリーが露出したので摘出して絶縁、奥まったビスを取り除きます。

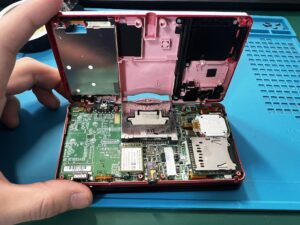

背面ボディを下側から本を開くように持ち上げます。

基板が露出し、LRボタンのケーブルがコネクトされています。

絶縁済みなので慎重にコネクタを取り外し、両手で基板に施工できる状態にします。

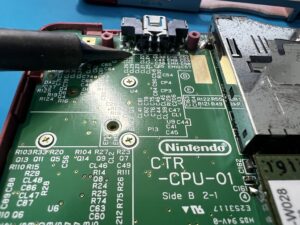

↑こちらがドックコネクターです。

基板に直接はんだ付けされているため、まずはこちらを融解/除去して古いパーツを取り除き、新品のパーツを植え付けます。

はんだごては400度以上の超高熱になるため、怪我/事故/基板の破損を招かないよう細心の注意を払います。

という訳で、仮付け点検しつつバッテリーに蓄電される事を確認！無事に修理出来そうです！

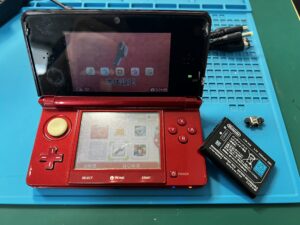

お客様に確認を取ったところ、折角なのでバッテリーも新品交換したいとご希望いただきました！

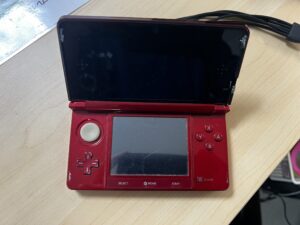

ご用命いただきました内容で、これにて修理完了！

旧式のハードでしか遊べないゲームソフトも多いので、いつまでも大切に使いたいものですね。
