今日はこちらのご相談です↓↓

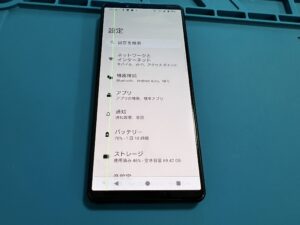

Xperia5Ⅳの液晶画面、左側に緑色の縦線が入っています…

コチラの症状は複数の原因パターンが考えられるのですが、多くは落下衝撃/水濡れなどが該当します。

以前に落とした、そういえば雨の中で使ったetc…　蓄積されたダメージが顕在化したのでしょう。

ではディスプレイを交換修理していきます！

Xperia5Ⅳは液晶パーツのコネクタにアクセスするために、リアカバーから解体しなくてはなりません。

まずは背面をヒートマットで加熱処理、粘着を弱めておきます。

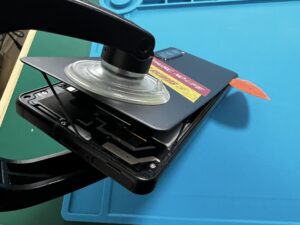

クランプ吸盤で隙間を作りつつ、オープニングピックを差していきます。

この際、基板から剥き出しになっているケーブルの断線/NFCアンテナなど繊細なパーツの破損を招かない様、細心の注意を払います。

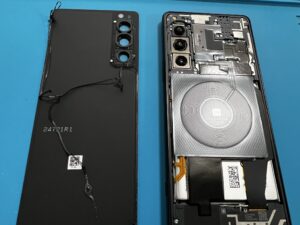

無事、背面パネルを分離させることが出来ました！

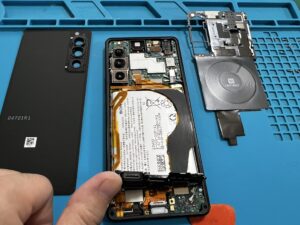

↑コチラが基板をガードするプラケットを摘出した展開形です。

上側メイン基板/下側サブ基板が複数のケーブルで接続されています。

下側サブ基板、私の指付近にディスプレイのコネクタが接続されています。

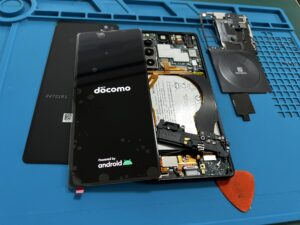

では仮付けしつつ、新品の液晶を点検していきます！

少々不格好ですが、しっかりと稼働を確認しました！

表示も問題ないので、やはり旧ディスプレイにダメージが入っていた様です。

では旧ディスプレイを剥がして施工を続けます！

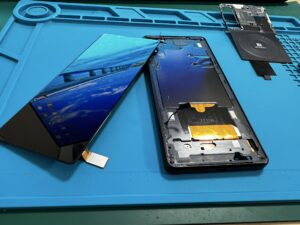

今度は表面ディスプレイを加熱処理し、無事に摘出できました！

↑フレーム右下の穴から液晶ケーブルを貫通して新品を接着し、あとは元通り組み上げます！

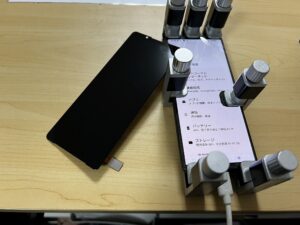

全てのパーツを組み上げたら、全体を圧着して修理完了！

覚えのないダメージによって突然顕在化する故障もあります。

あれ？と思ったらまずはご相談ください！
