液晶交換修理
液晶の表示不良を引き起こしたNintendo Switchのスクリーン交換
こんにちは!
10:00~20:00で即日修理のご相談お受けしますスマホラボ武蔵小杉店です!
本日もデータそのままでお持ち帰りいただきました!
ご相談/お見積り/在庫確認→ 050-1722-9559

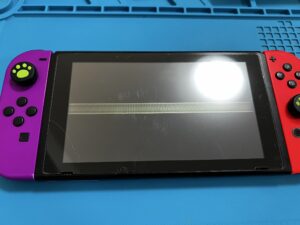

さて、問題の端末がコチラ↓↓

タッチパネルのガラス部分は無事の様なのですが、液晶はロゴも正しく表示されません…
液晶パーツにアクセスするためには少し長い道のりになりますが、安全に解体していきましょう!

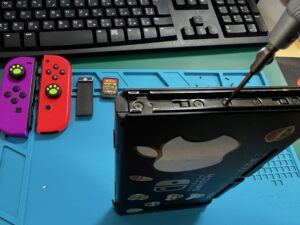

まずはジョイコンやソフトなどを取り外し、本体の裏蓋を剥がしていきます。
何本もビスがあるのですが形状が箇所によって違うため、誤って混ぜてしまわない様に注意します。

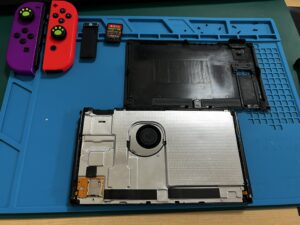

裏蓋が剥がれたらSDスロットを摘出し、ヒートシンクも剥がします。

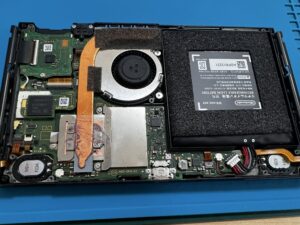

↑これで基板/コネクタ部分が露出しました。この時点でバッテリーを絶縁します。

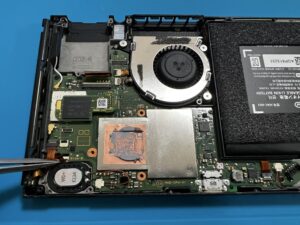

排気口/ゲームソフトスロットを摘出すると、タッチパネル/液晶のコネクタケーブルにアクセスできます。
合計3本のリボンケーブルを剥離し、画面パーツが基板からフリーになったので、今度は本体表側からタッチパネルを剥がします!

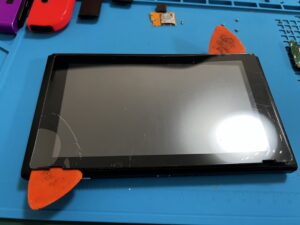

ヒートマットで粘着を溶かしつつ、画面を割らないよう細心の注意でオープニングピックを差していきます。
表面に向かって右側にケーブルが密集している為、左側から徐々に隙間を広げていきます。

↑無事にダメージもなく本体と画面を分離させることが出来ました!
ミドルフレームを貫通したオレンジ色のリボンケーブルを、慎重に抜き取り完全に分離させます。

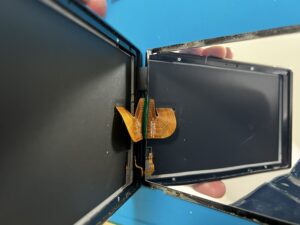

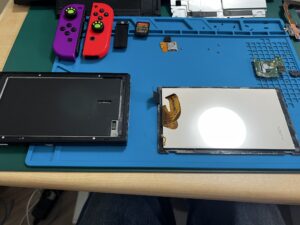

↑コチラが展開形です。
分離させたタッチパネルから更に液晶のみを摘出し、新しい液晶を仮付けして点検します!

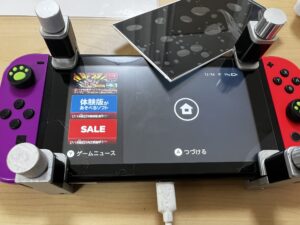

電源を入れると正常に映写されました!

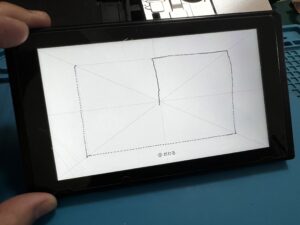

液晶とタッチパネルの位置が正確に合っているか、タッチ補正テストで確認します!
万一の修理事故、初期不良を撲滅!

あとは元通り組み上げて修理完了!
突然電源が入らなくなったり、液晶が映らなくなった端末、諦める前にぜひ一度ご相談ください!
