液晶交換修理
落下衝撃により表示不能に陥ったZenFone10の液晶パネル交換修理
こんにちは!
10:00~20:00修理ご相談を受け付け中のスマホスピタル武蔵小杉店です!
本日もデータそのまま★即日対応でやらせていただきます!
さて今日のお困りごとは↓↓

ASUS製のZenFone10、落下させてから液晶が映らなくなったとの事。
時折バイブレータは作動しているので、起動している風ではあります。
では解体していきます!

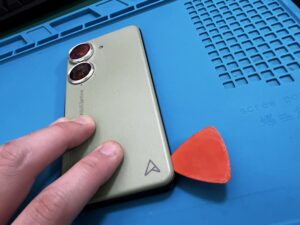

↑フロントパネルの交換ですが、こちらの端末は背面パネルから解体することで初めて液晶にアクセスできます。

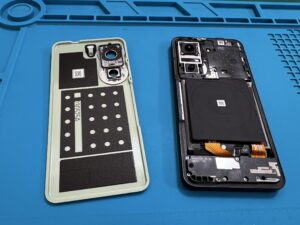

リアパネルを摘出、さらに基板を露出させる為にミドルバンパーを剥がしていきます。

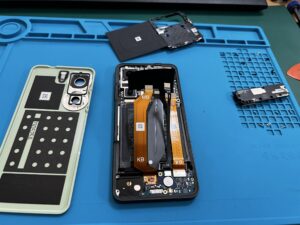

↑コチラが展開形です。本体上部のメイン基板/下部のドックサブ基板をリボンケーブルで接続してあります。
ケーブルがバッテリーの上を通っているので、しっかりと絶縁してから基板と分離させます。

ここで一旦バッテリーを摘出すると、ようやく液晶コネクタのケーブルが露出します。

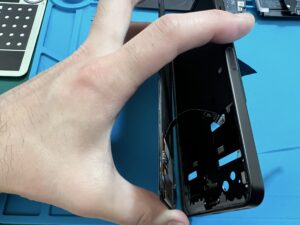

このタイミングでミドルフレームからフロントパネルを剥離させると、基板と添え付けのパーツだけがフレームに残ります。

↑フロントパネルのケーブルがミドルフレームを貫通していますね。

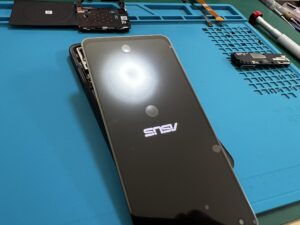

新品のパネルを仮付け、バッテリーを戻してようやく動作点検です!

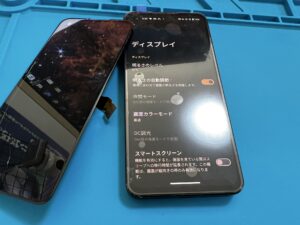

修理時の万一の事故、初期不良を撲滅!しっかり稼働しました!

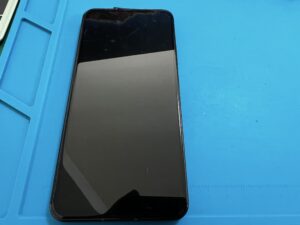

あとは解体の順序と逆を辿り、元通り組み上げて修理完了!
Androidの破損は数日お預かりになってしまうケースも多い修理業界ですが、当店は在庫があれば即日修理可能です!
突然の破損、データの取り出し、お困りごとはまずご相談ください!
