液晶不良が出てしまったNintendo Switch Liteのスクリーン交換修理

こんにちは！

データそのまま★即日修理のスマホスピタル武蔵小杉店です！

ご予約/ご相談/在庫確認/無料お見積りは→ 050-1722-9559

さて本日のご相談は↓

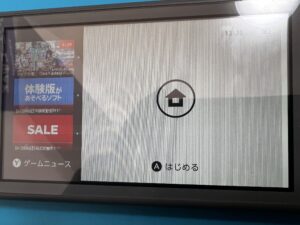

この様にスクリーンに縦線が入り、視認性を妨げる液晶不良が発生したSwitch Liteです。

これでは折角のゲームが台無しですね…

ではスクリーンの修理をしていきます！今回はほぼ完全分解なので骨太です！

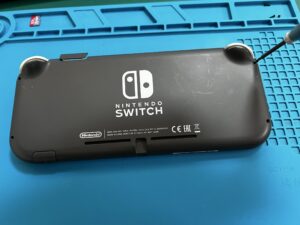

まずはボディのビスを外していきます。特殊ネジなのでプロスタッフにお任せください！

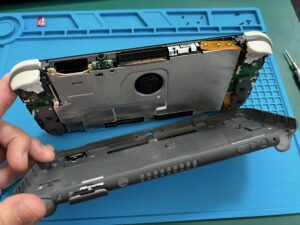

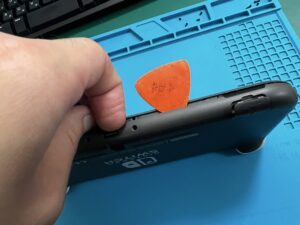

全てのビスが除去できたらオープニングピックを差しながら裏蓋を剥がします。

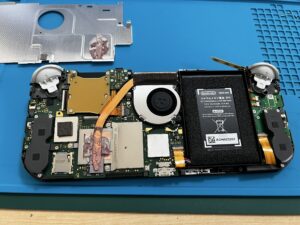

↑開けるとこんな感じです。

真ん中の冷却ファンがハウスダストなどを吸ってしまうので、埃のクリーニングをサービスしながらアルミバンパーを外します。

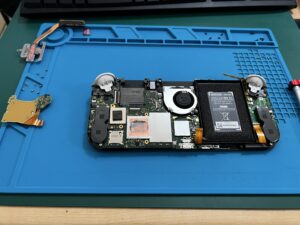

↑するとこの形。基板/バッテリー/各種パーツが露出したので片っ端から摘出していきます！

ゲームカードリーダーを摘出すると液晶のケーブルが露出するのですが、現時点ではパーツにアクセスできません。

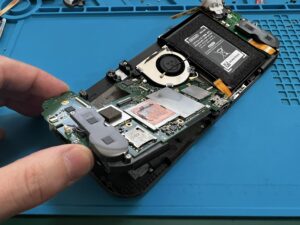

メイン基板に接続されたケーブルを全て剥がし、固定用のビスを除去すると基板が浮き上がります。

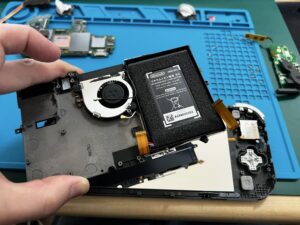

まだまだ分解します！ほぼ同じ手順で右側のボタン基板も摘出するとファン/バッテリーが載ったフレームが持ち上がります。

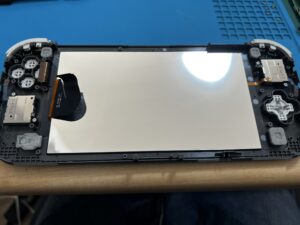

これで基板/各種パーツが概ね摘出できたので、ようやくスクリーンが露出しました！

スクリーンは最も外側のパーツですが、ケーブルが中心の基板に集中している為、表面からアクセスすると破損を招きます。

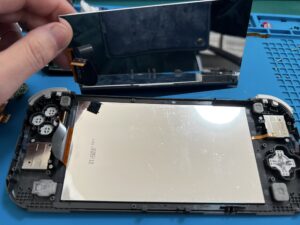

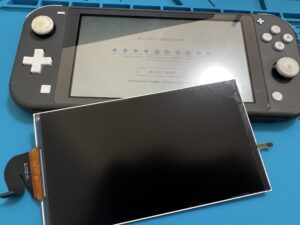

無事に液晶を交換することが出来ました！

仮付け点検をしたい所ではあるのですが…ある程度組み上げないとそれも叶わず…

出来得る限り丁寧に施工し、初期不良や事故が起こらない様に努めます！

↑メイン基板にバッテリー/スクリーンのケーブルを接続し、必要最低限の仮組みをした段階です。

しっかりとスクリーンに映写され、問題なく稼働しました！ひと安心ですね。

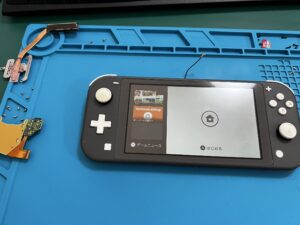

あとは元通り組み上げて修理完了！

物理キーもタッチパネルも全て問題なく稼働しております！

普段より少し長めにお時間頂戴しましたが、無事に当日対応させていただきました！
