経年劣化により充電ができなくなってしまった、Xperia10Ⅲのドックコネクター修理

こんにちわ！

スマホスピタル武蔵小杉店です！

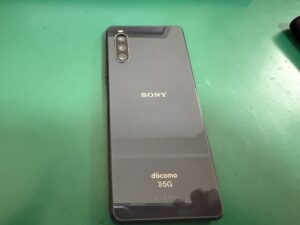

本日はXperia10Ⅲのドックコネクター(充電口パーツ)の修理を実施いたしました。

こちらの端末の充電口パーツは小基板と一緒にくっついているので

小基板ごと交換をしていきます！

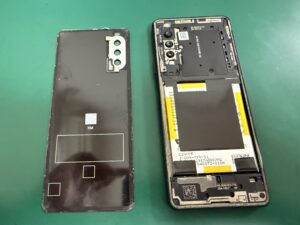

まずは背面パネルを外していきます！

背面パネルをはずしたら、バッテリーコネクタを外さなければいけません。

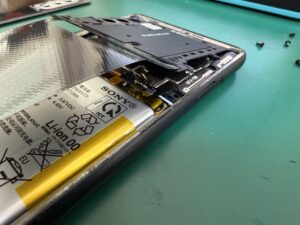

上部基板プレートのねじをはずして、プレート下にある

バッテリーコネクターを絶縁いたします。

これで電気が流れるのを抑えます。

その後写真②に見えている下側のプレートを外します。

プレートが外れたら、小基板が見えますので

ほかのパーツに負荷をかけないようにして、小基板を外します。

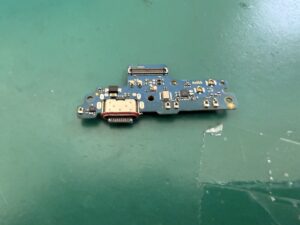

↑これが小基板になります。

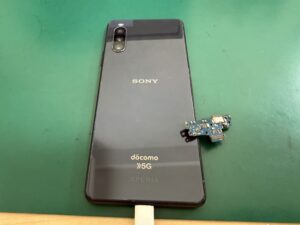

新しい小基板に入れ替えて、充電ができるか確認をします。

その他アンテナなども経由しているパーツになりますので

端末の動作確認は忘れずに必ず行います。

すべて完了したら、元の状態に戻して

背面パネルの粘着のつけなおし、圧着作業を行って修理完了になります。
