iPad mini 第五世代のガラス交換修理！！

修理の様子を紹介するのでぜひ最後まで見て下さいね！

まずは状態の確認から

本体を落としてしまったみたいです。

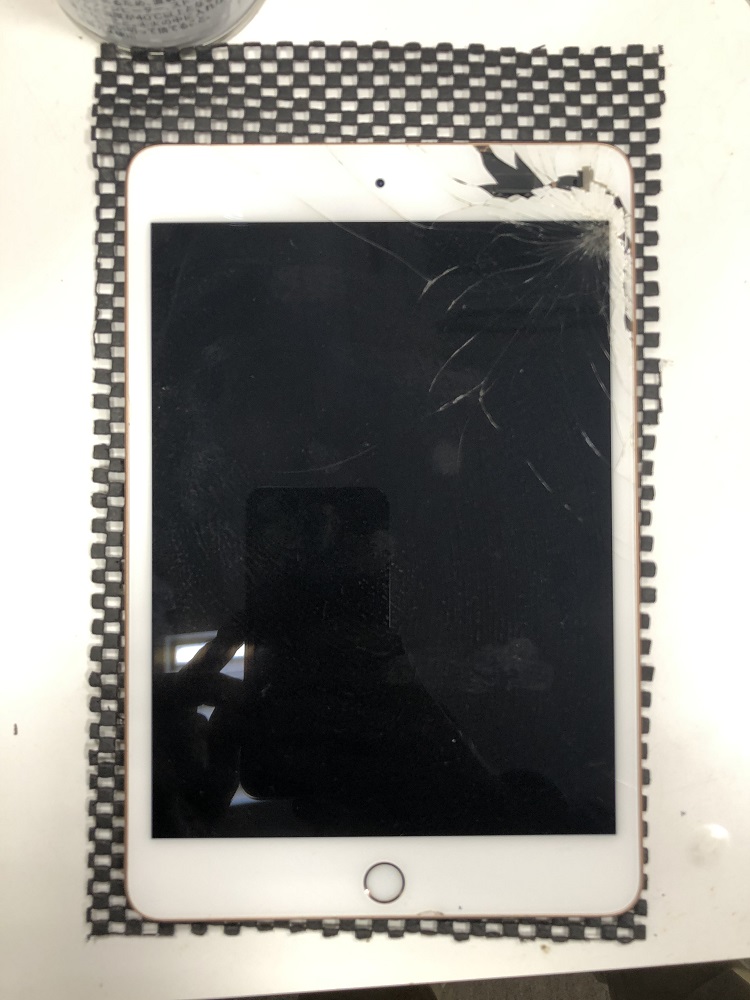

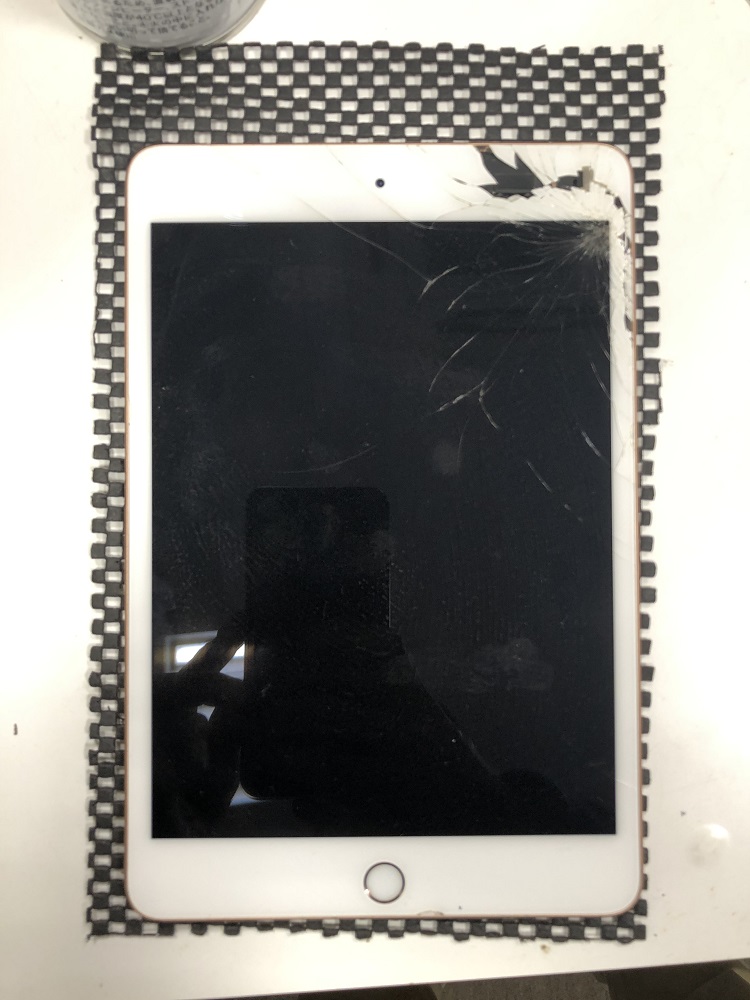

本体右上の部分から真ん中にかけて画面が割れちゃっていますね…
でも諦めるのはまだ早いです！
割れてしまったガラスを交換すれば使うことができます。
また、落下の衝撃があるので不具合が起こっている部分が無いかを事前にチェックします。

交換作業の開始！

それでは画面を交換していきます！
粘着テープで貼られているガラスと液晶を剥がしていきます。
今回はガラスが割れているので破片が内部に入ってしまわないように慎重に作業を行います。
また、粘着されている近くのケーブルを触れてしまうと基板のコネクタを痛めてしまうのでその点も注意します。

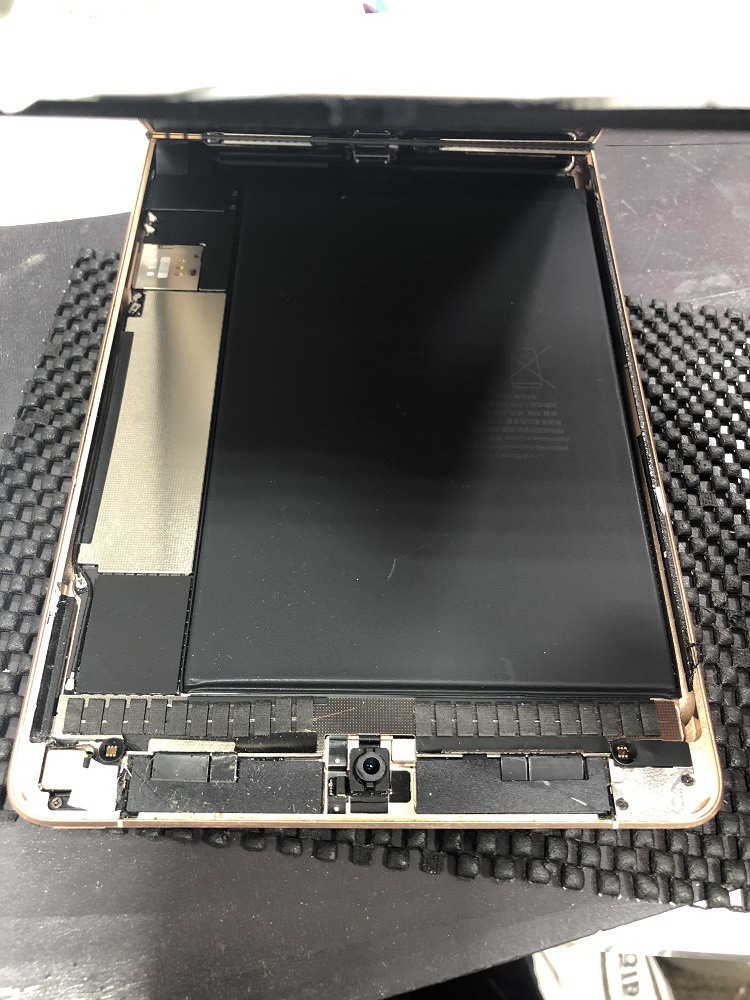

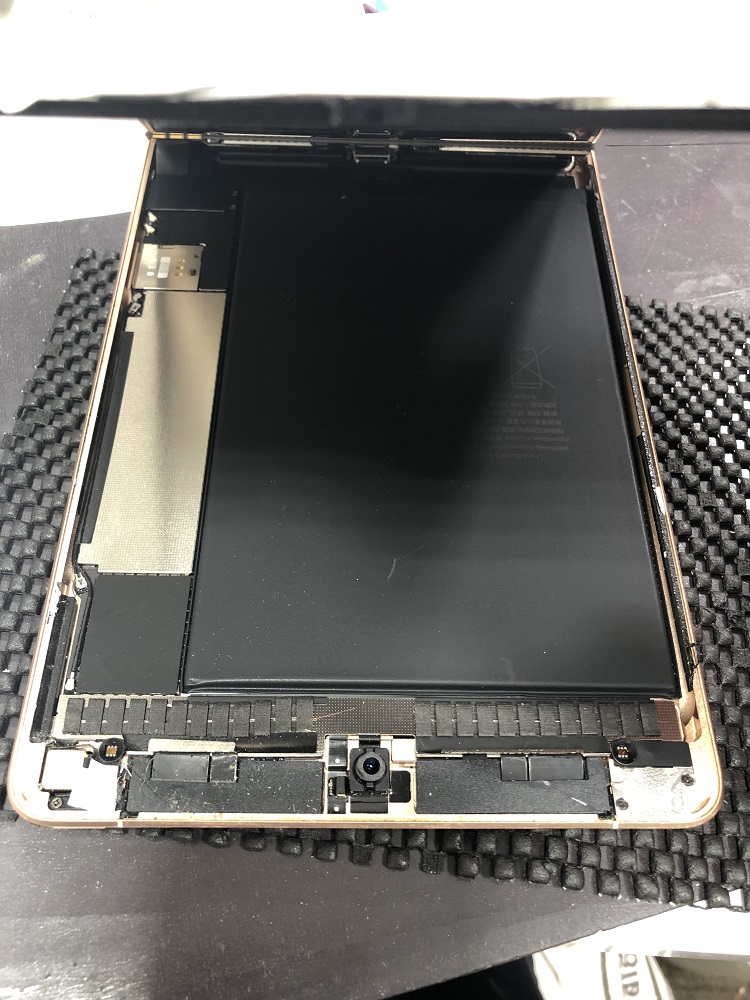

無事画面を本体から剥がすことができました。

この時iPad本体は逆さまにした状態で上開きで展開します。
その理由は本体右下、つまり画像の左上に液晶とタッチパネルを繋ぐケーブルがあるからです。
これを切断してしまうと液晶が映らなくなったりタッチができなくなります。

ではケーブルを覆うバッテリー兼ブラケットを外して画面と本体を分離していきます。

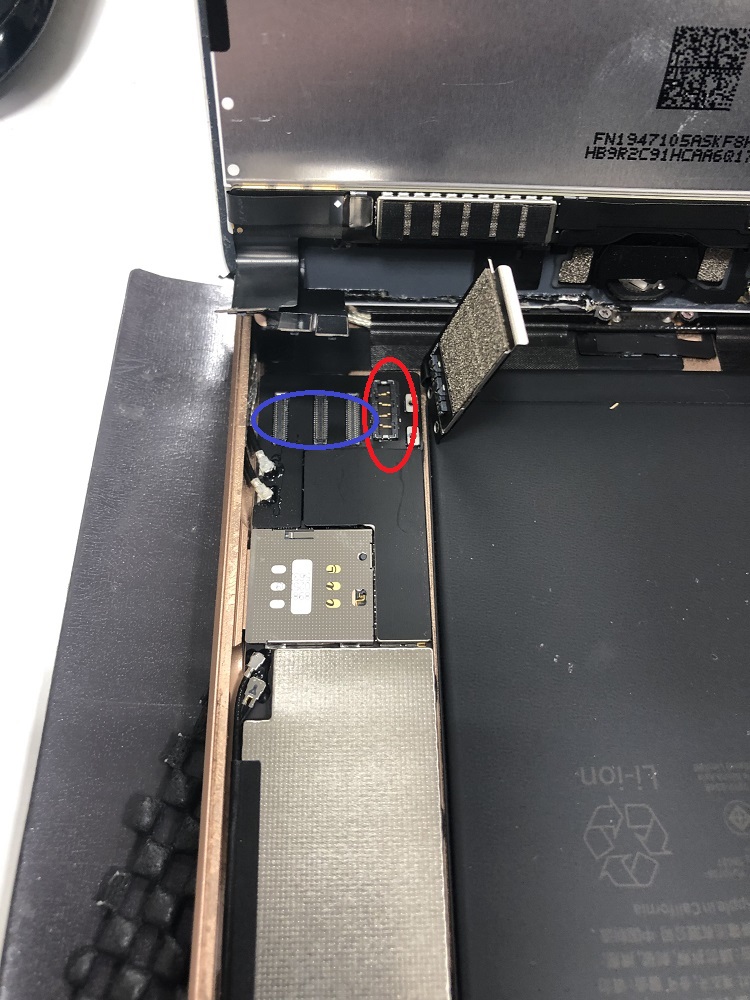

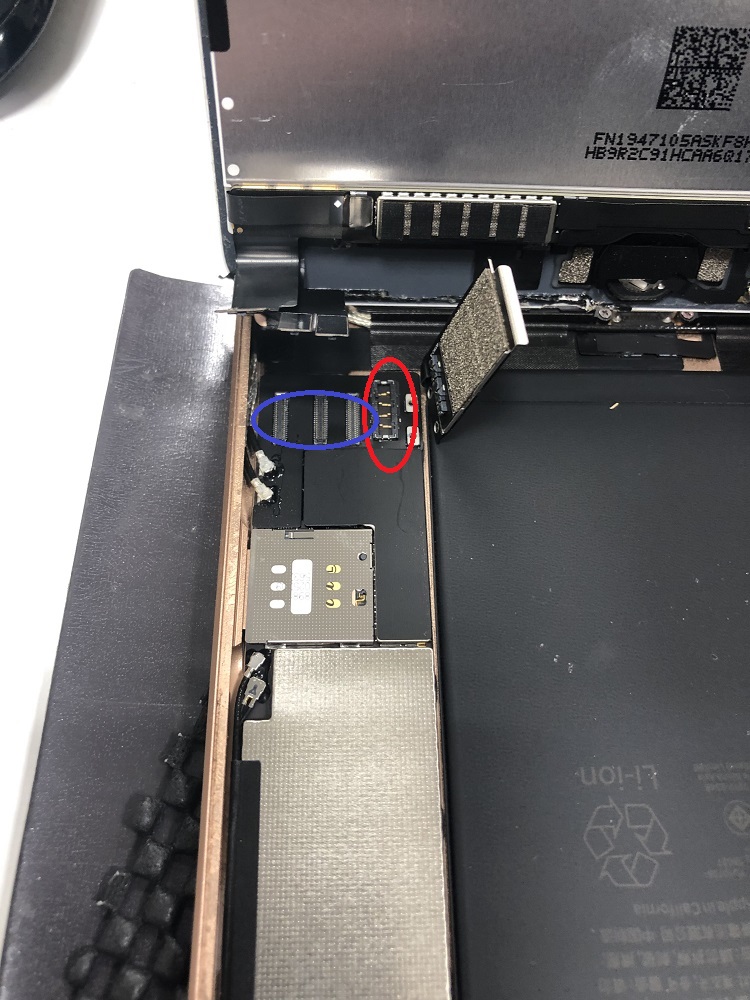

右の赤い部分がバッテリーのコネクタでその左にある3つのコネクタが液晶とホームボタンのコネクタです。
通電したままコネクタから外すと故障の恐れがありますのでまずはバッテリーコネクタから外します。
その後ゆっくりと残りのコネクタを外していきます。

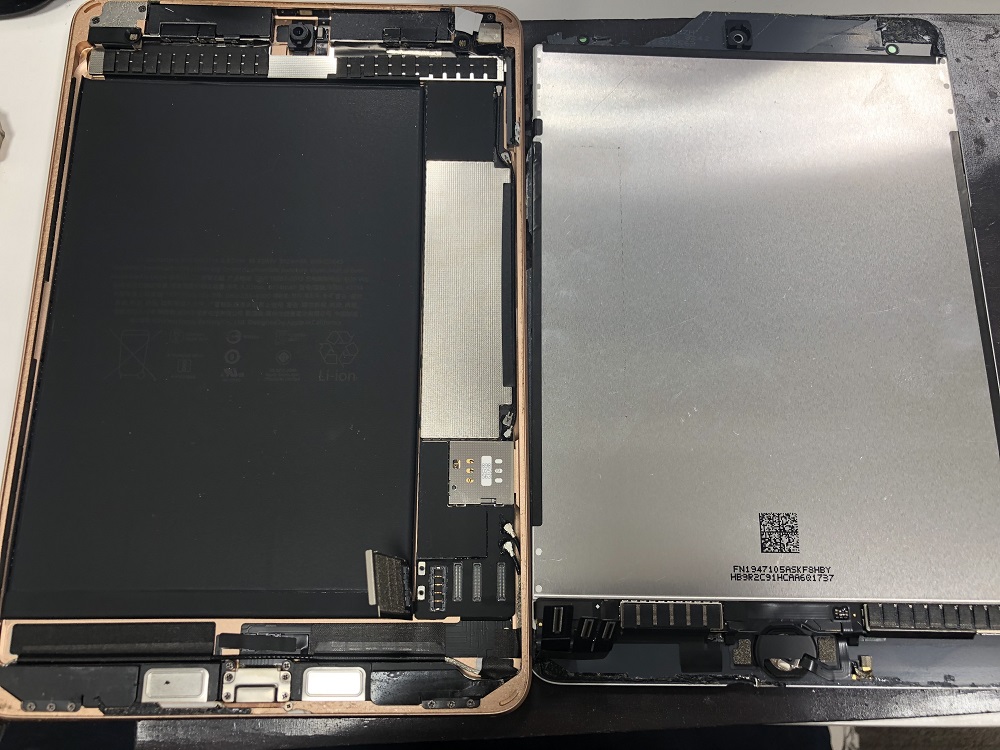

分離できましたね。
ではここから新しい液晶画面を用意してホームボタンを移植していきましょう。

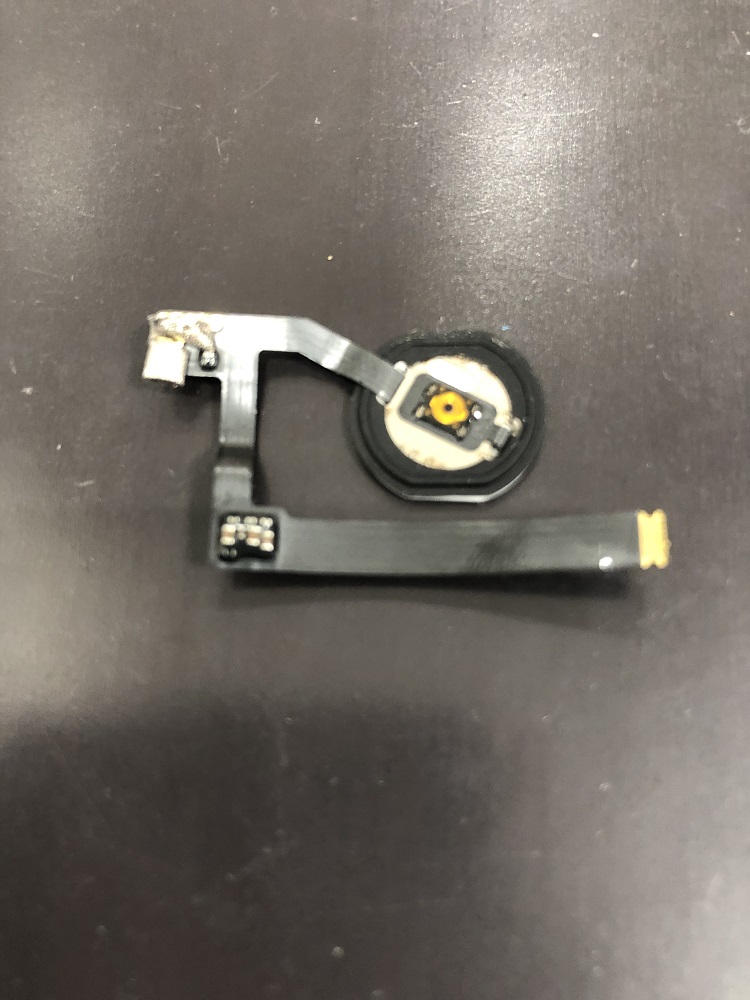

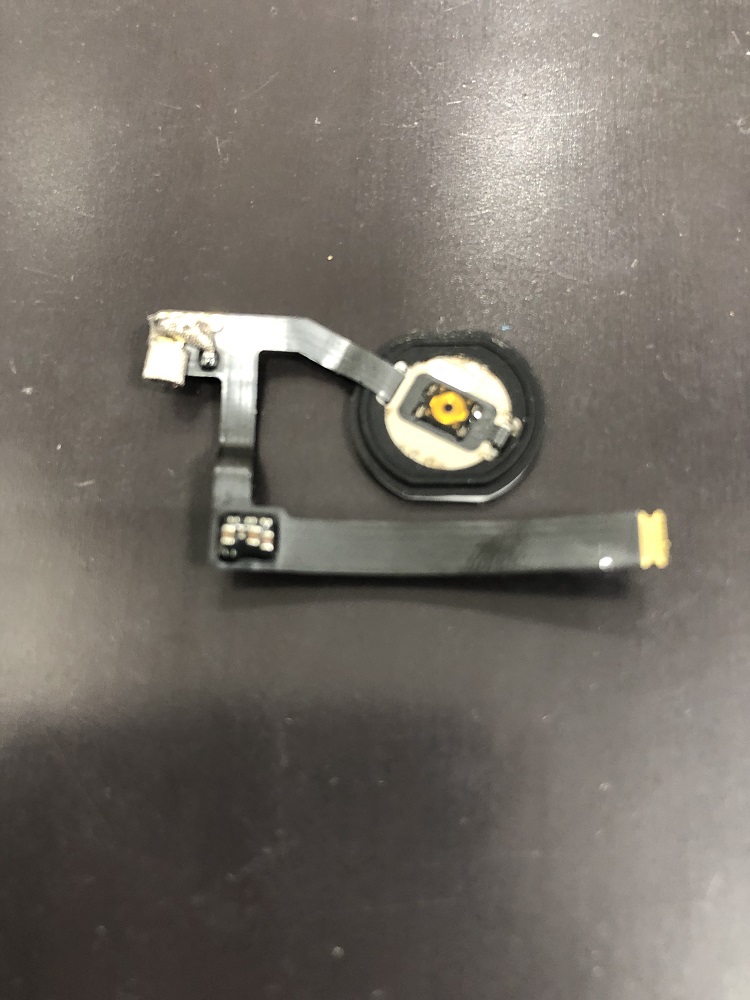

取り外したホームボタンです。
ホームボタンは本体と紐づけられています。
交換できないため一層慎重に取り扱う必要があります。

ホームボタンを新しい画面に接着、固定します。
ホームボタンは触れる機会が多いです。
衝撃で外れてしまうことが無いように強めの粘着で固定を行います。

その後逆の手順で端末を組み上げていきます。ネジの位置や閉め忘れに注意して作業します。

また、画面が浮いてしまわないように端末の上から適切な圧力をかけます。
この作業を行う事で画面浮きを防ぐことができより長く使用できます。

交換作業完了！

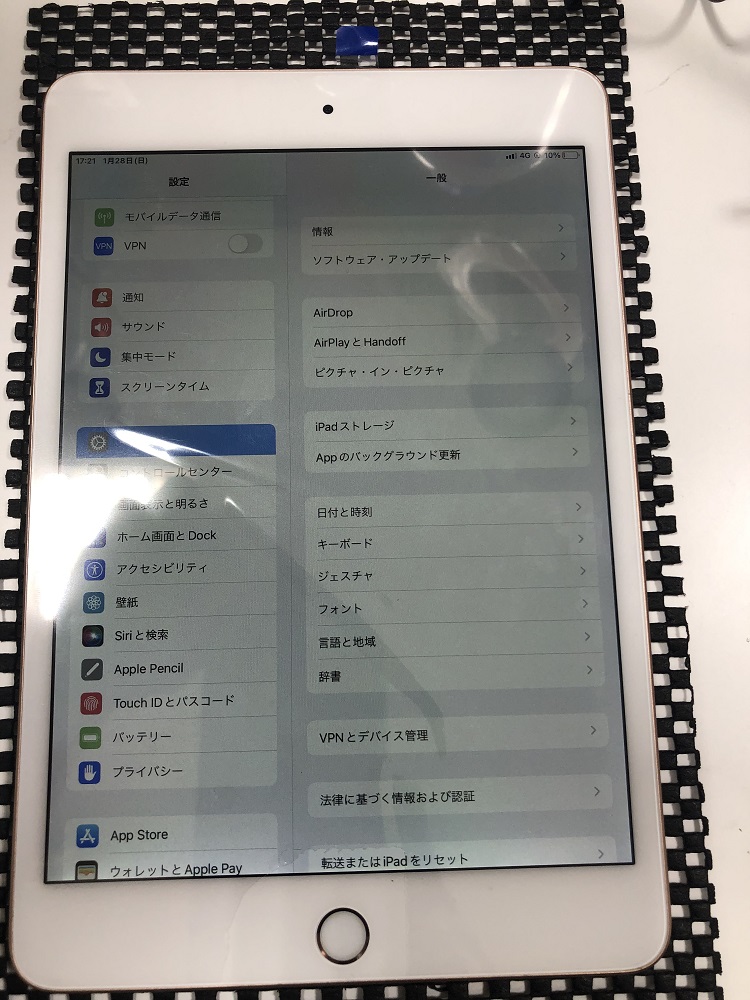

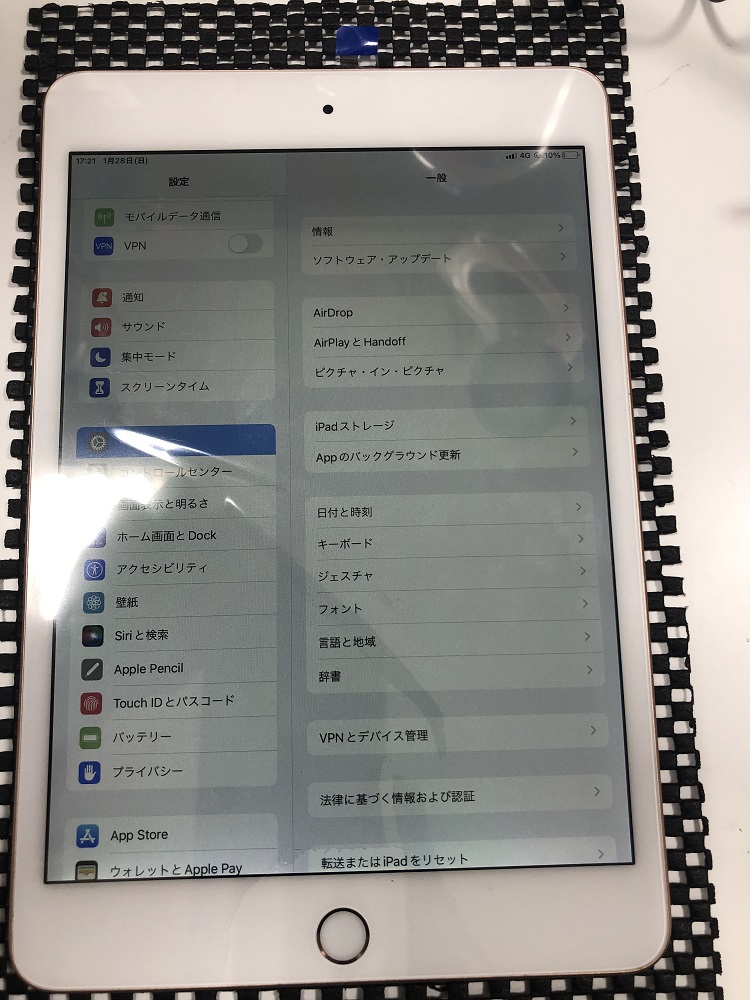

こちらが修理後の端末です。

最後に動作が正常に行われているか確認をします。
スマホスピタル熊本下通店では決められた項目があり漏れなく確認を行うことができます。
確認作業が終わったらこれで修理完了です！

データそのままで返却することができ大変喜ばれていました！
