【充電できたりできなかったり】iPhone SE2 ドックコネクター交換修理

iPhone SE（第2世代）

充電できたりできなかったり？

今回はiPhoneSE 第2世代のドックコネクター（充電口）の交換修理を承りましたのでご紹介いたします！

お客様にご来店いただいた経緯を伺うと、先月から充電の反応があったりなかったり…
朝起きたら全然充電されていなかった！なんて事も。
先日までは、充電器を差し込んで少し傾けると充電ができる状態だった様子。

ところが、充電器を傾けてもひっくり返しても何をしても充電できなくなったとのこと。
ついにiPhoneSE 第2世代の電池も切れてしまい、何もできなくなってしまったそうです。

スマホが使えないと、普段の連絡はもちろん動画の視聴や調べ物などもできません。
まずは、充電ができるようにとスマホスピタル熊本下通店にご来店くださいました。

Contents

1 充電できたりできなかったり？
2 iPhoneSE 第2世代の状態確認！

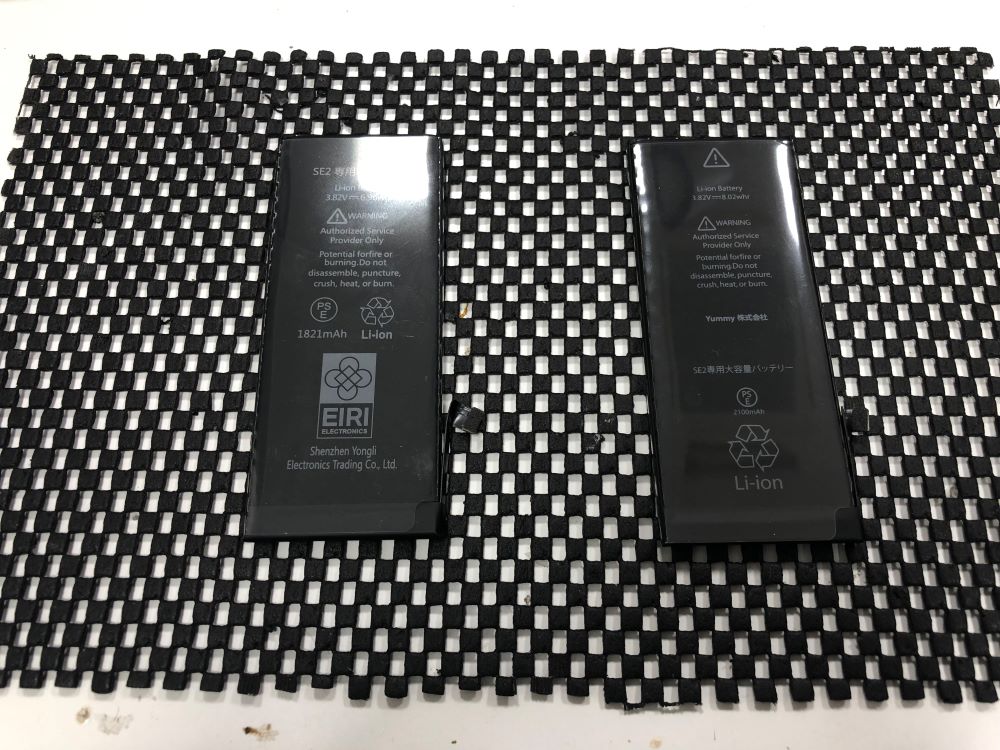

3 スマホの電池持ちを長くする修理がある！？

iPhoneSE 第2世代の状態確認！

それではまずは、お預かりしたiPhoneSE 第2世代の状態を確認していきます。
バッテリーが完全に放電してしまっているようです。
そのためか、電源を点けようとスリープボタンを長押しても何の表示も出てきません。

充電器を挿してみてもこの通り…

・・・チーン(´;ω;｀)

iPhone8以降の機種ではワイヤレス充電に対応しています。
試しに、ワイヤレス充電をしてみると画面の表示がされました！
バッテリー残量低下の表示が出ている中、充電器を挿してみると…

通常、充電反応があるとバッテリーの下にあるケーブルのマークが消えてくれます。
やはりお客様の仰る通り、充電器を挿し込んでも充電ができていなさそうです。

あきらかに充電口に問題がありそうなので、iPhone修理に入っていきますよー！

画面の展開から始めましょう！

まずiPhone修理では、画面パーツを固定している星ネジを取り外します。
その後、画面についている粘着をピックを使って切り剥がしていきます。

このときiPhoneSE 第2世代は向かって右側に画面を展開できます。
iPhone12以降は左側に画面を展開するのでここは注意が必要ですね！

画面展開後は内部を要チェック！

本体を展開したら、まずは水濡れや水没の反応がないかをチェックします。

もし、本体に水分が付着したままの状態や水没していた場合、
修理を進めてしまうと内部でショートしてしまう可能性が非常に高くなります。
最悪の場合、電源がつかなくなったり、データがなくなってしまう可能性があります。
そのため、水没反応シールが赤くなっていないか、
本体基板に錆び付きや水滴などが付着していないかを確認します。

ドックコネクターの仮付け

それでは、新しいパーツを仮付けすることでしっかり充電反応があるかを確認していきます。

そして本体基板からドックコネクターの接続だけを外したら、新しいパーツを接続して充電をしてみます。
ドックコネクターのパーツが大きいので、少し苦労しますがなんとか接続できました。

試しに充電器を差し込んでみると…

充電ケーブルのマークが消えているので充電反応があることが確認できました！
ドックコネクターは一度取り付けてしまうと取り外しが難しいパーツです。
そのため、しっかりと仮付けを行い、
不具合がないか交換することで改善が見られるか確認しています。

いざ、ドックコネクター交換！

新しいドックコネクターも問題なさそうなので交換作業に入っていきます。
ドックコネクターは本体基板やラウドスピーカーの下を通っているシート状のケーブルです。
なので、交換にはほぼ全てのパーツを取り外す必要があります。
ちなみに、ドックコネクター交換修理はiPhone修理の中ではかなり時間がかかる修理です。

まずは、今回画面パーツは分解しないので取り外しておきます。

次に、基板を取り外すため、基板周辺のパーツやアウトカメラを取り出しておきます。
ドックコネクターの上にあるラウドスピーカーなどを取り外して、
ドックコネクターを本体フレームから剥がしていきます。

本体にはバッテリーと一部のパーツしか残っていないのでかなりスカスカになってしまいましたね。
最後に、新しいドックコネクターをズレがないように貼り付けていきます。
その他の取り外したパーツも組み上げていけば修理は完了です！
スマホスピタル熊本下通店は総務省登録修理業者なので、このような複雑なiPhone修理も安心してお任せいただけます！
