New3DSLLABXYボタンが効かない

今回紹介する機種はこちらNew3DSLLになります。

発売されてからかなりの年数が経っておりますが未だに人気のあるこちら
任天堂のサポートがなくなる中色々と劣化などによる故障が出てきております。

その中でも比較的に多い故障の1つがABXYボタンのどれかが効かないというものになります。
ABXYボタンの下に基板がありそこで入力を感知しているですが
パーツとして考えた時1つになりますのでまとめて修理する形になります。

こちらですがパーツ自体の故障もありますが感知している部分をクリーニングすることで改善することがある部分になります。

今回はこの部分のクリーニングについて紹介していきます。

では早速修理していきましょう。

New3DSLLは底の部分から分解していきます。
ロゴが書いてある上のあたりにネジがありますのでここを緩めていきます。

ここについては外せないようになってますので空回りする程度まで回します。

ネジの辺りからそれぞれ左右に行った端辺りに凹みがあるのでここを使って開いていきます。

そうするとバッテリーやSDカードの挿し口があるのでバッテリーを外しこの部分も外していきます。

LRボタンのケーブルはこの部分で固定され、基板にコネクターがついている形になりますので外す際
ダメージを与えないようにします。

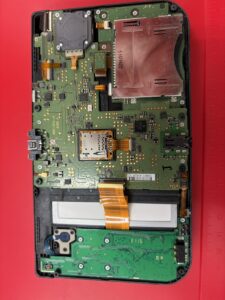

これを外すとこんな感じです。

今回の修理箇所としては画像の下側の基板になります。

こちらですがネジで留まっていますのでこちらを外します。

また、左右の基板を繋いでいるケーブルもありますのでこれも外します。

これで外す準備が完了するのですが下の基板の左にあるケーブルが繋がっており
これの外す部分は基板の裏側になるので傷つけないようにしつつひっくり返してケーブルを外します。

ひっくり返すと白い縁のテープが貼ってある部分がありますのでこちらをきれいに剥がします。

このシールですが再利用するので慎重に剥がしましょう。

剥がした後に金の部分があるのでここを接点洗浄剤を使いきれいにします。

シール側も接点に当たる部分はきれいにしましょう。

後は外したものを全て元に戻していき動作確認して問題なければ修理完了となります。
