New3DSLLスライドパッド一式交換

今回紹介する機種はこちらNew3DSLLになります。

公式のサポートも無くなる中まだまだユーザーが多い3DSシリーズですが

その分経年によるダメージが多くなり修理も多くなってきています。

今回はスライドパッド一式ということでスライドパッドのパッド部分とユニット部分のこうかんになります。

パッド部分というのは目に見えているグレーの部分ですね。

ここの部分で本体の部分を挟んでいる感じでゴムでできているので劣化によってボロボロになってきます。

ユニットというのは本体の中にあるものでこの部分で動きを認識しています。

コントローラーでよくある暴走というのはここの部分の故障が多いものになります。

では早速修理していきましょう。

New3DSLLは底の部分から分解していきます。

ロゴがある上の辺りにネジが2本ありますのでまずはここを緩めます。

ここのネジは外れないようになっているので空回りするようになったらLRボタンの付近にある隙間から開けていきます。

そうするとバッテリーやSDカードの挿し口がありますのでまずはバッテリーを抜いておきます。

その後はこの部分を留めているネジを外していくのですが隠しネジと呼ばれるネジが

上の方にあるゴムの部分の下にあるのでこのゴムをピンセットなどで外す必要があります。

ネジを外したらここの部分を外しますがLRボタンのケーブルが繋がっているのとイヤフォン部分がひっかかるので

先にLRボタン側を少し持ち上げる、イヤフォン部分を外す、そちら側から奥へと開くような感じでやります。

開いたらLRのケーブルを外し完全に分離させます。

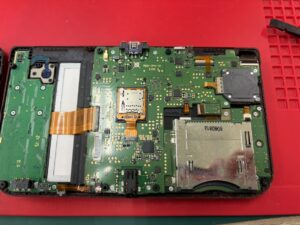

本体側に基板や色々なパーツがありますが今回は右側にある四角っぽいパーツになりますので

まずはこれを固定しているネジを外します。

その後は外しにかかるのですが隙間から徐々に持ち上げケーブル側に持っていく感じにします。

そうするとケーブルのコネクターがありますのでこれを外します。

これでユニット部分の交換ができます。

パッド部分ですがパッドだけで本体を挟んでいるのでパッドの隙間をうまく使い外します。

途中挟んである薄いものがあるのですが移植が必要なものですので交換時には忘れずやりましょう。

それぞれ新しいものに取り換え元に戻していったら修理完了になります。
