ゲーム機修理
Switch本体左レール交換 Switchの修理ならお任せください!!
今回の修理はNintendoSwitch本体左レール交換となっております。
持ち込まれた際の状態といたしまして左側joyconを認識しないといったものになっております。
操作自体は問題なくできておりましたが画面右下に出てくる表示上
認識されていませんでした。
今回は左レール交換にて改善いたしましたので早速修理の工程に移っていきましょう。
まず背面の外装を外すため上下左右背面にある固定用のネジを外していきます。
Switchですが左右に関しては真ん中の1本のみで留めており他のネジについては左右のレールを固定する
為のものになっております。このネジについては有機ELモデルだと場所が変わりますので注意しましょう。
また背面のネジはSDカードを入れるところにも隠れていますのでこちらも外しましょう。
後は下側から開けて上部にあるつめを外しながら外装をはずしていきます。
その際イヤホンジャック辺りが非常に外れにくく割れやすい部分ですので注意が必要です。

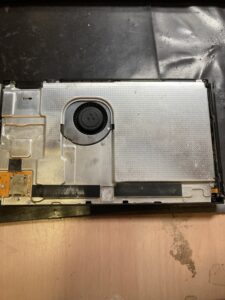

外した後の状態がこちら

ここからですがまず、左下のSDカードを読み込む為の部品を外します。
その後ヒートシンクと呼ばれる排熱の為の部品である銀色のパーツを外していきます。
こちらですが外周以外にも冷却ファン右下辺りにあるネジも外す必要があります。
外すと基板の所に干渉できるようになりますのでまずはバッテリーのコネクターを外しておきます。
基本的にどのような端末であってもショートの危険性があるためバッテリーのコネクターを外す必要があります。
今回の左本体レールですが本体から延びるコネクターがバッテリーのコネクター近くにあるので
少し外しやすいように位置にズラす必要があります。

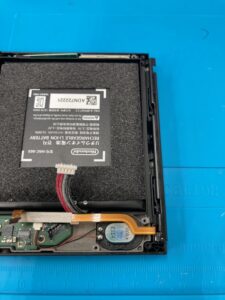

それがこちら

オレンジ色のケーブルがレールから出ているものですのでこれを抜く必要があります。
その後本体と固定しているネジが側面にありますのでこちらを外していきます。
今回の原因ですが粘度があるものが本体左レール部分に干渉した結果だと思われます。

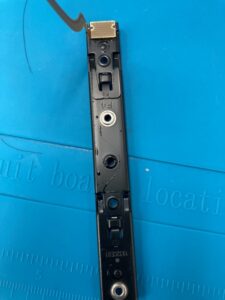

本体と交換する前のパーツになります。

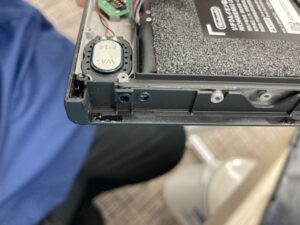

本体画像の左側やパーツの画像に濡れている跡があります。
ここの掃除もした上でパーツの交換を行なうことで改善いたしました。
スマホスピタル浜松店ではswitch修理を得意としておりますので
お困りの際はぜひとも当店をよろしくお願いいたします。
