ドックコネクター交換修理(充電口)

スマホスピタル八王子

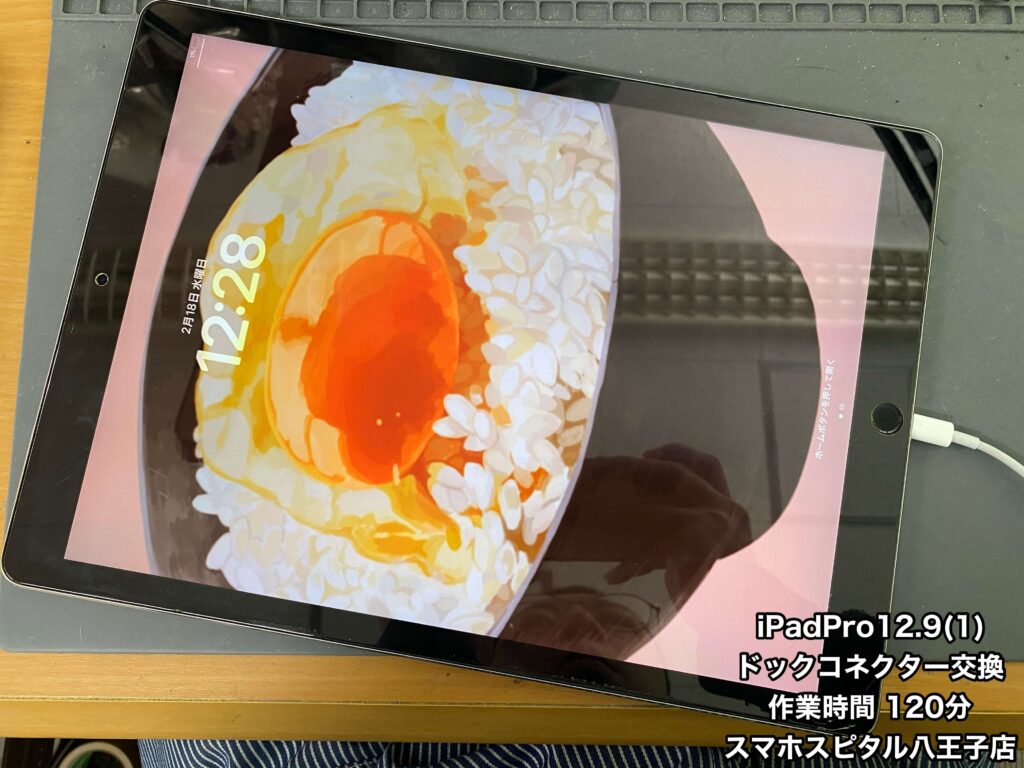

【iPad Pro 12.9 第1世代 】ケーブルに角度をつけないと充電できない…あるあるの故障!?修理のご相談はスマホスピタル八王子店へ!!

iPadPro12.9 第1世代(モデル番号:A1584)をお持ち込みいただきました。

充電ケーブルに角度つけると充電できたり、できなかったりするそうです。

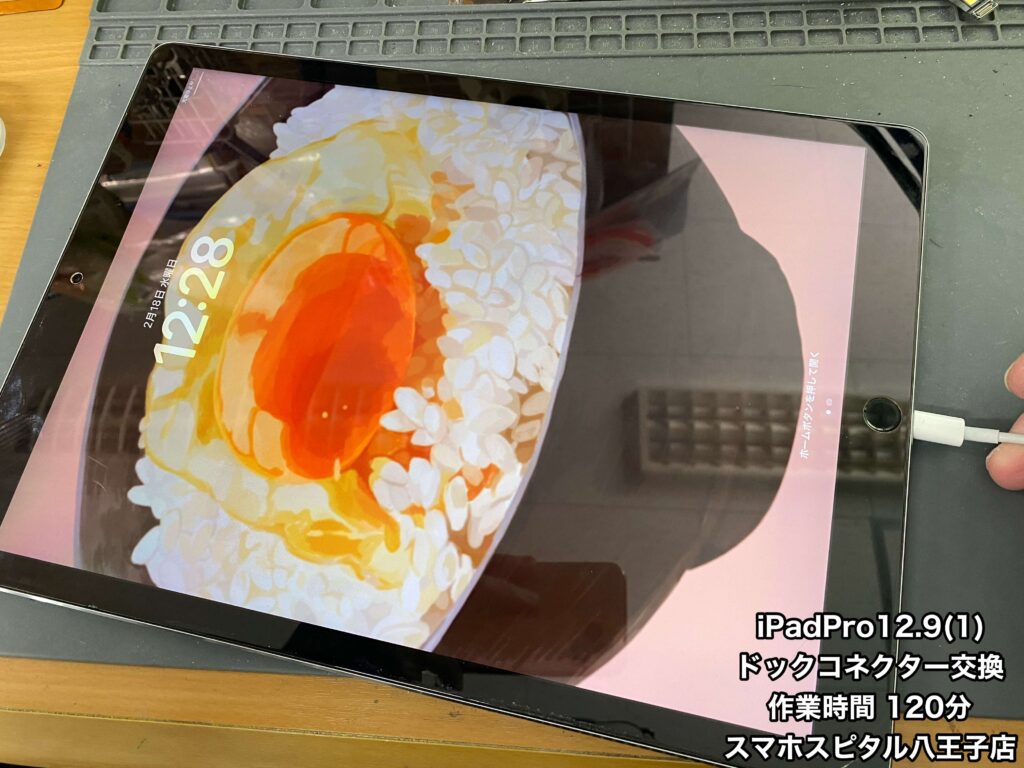

ケーブルを触って端末の状態を確認します↓↓↓↓↓

ケーブルを変えて何回か確認しましたが

お客様からお伺いした症状が全てのケーブルで発生しました…



この不具合はあるあるの故障です。



ドックコネクター交換修理で基本改善できるので早速、交換修理を行なっていきます!!

〈このブログはスマホスピタル八王子店で行った修理です〉



修理費用と時間


端末名:iPadPro12.9(第1世代)

モデル番号:A1584

症状:充電できたりできなかったりする

修理方法:ドックコネクター交換

修理費用:税込17,800円

作業時間:約120

※2025年2月23日現在の価格

※混雑状況によってお時間前後いたします







修理難易度


修理難易度 ★★★☆☆☆

精密なハンダ作業が必要です。

細かい作業なのでハンダが苦手な方には難しい修理です。

修理パーツがWi-Fi・セルラーで違うので購入する際は確認してください。







修理の様子


画面側から分解します。

画面が大きい分、粘着も強力なので割らないよう注意して作業を行なってください。

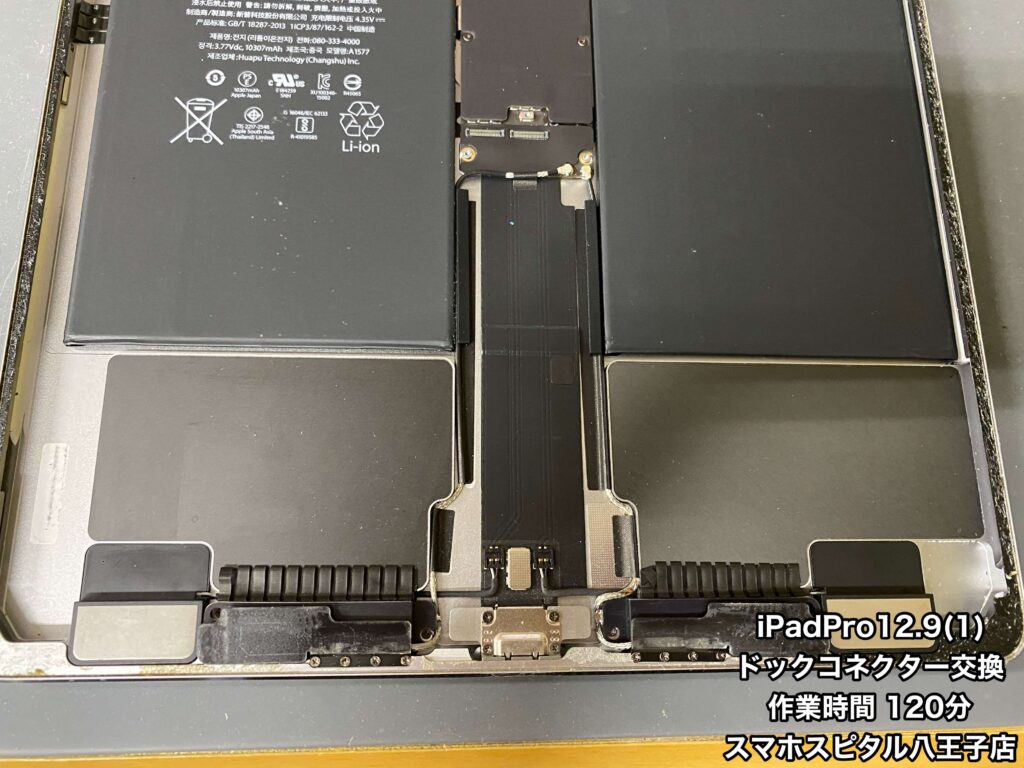

▲修理のため画面を取り外したiPadPro12.9 第1世代





基板を取り外していきます!!

基板は黒いプレートで覆われています。また、たくさんのケーブルが繋がっているので取り外し忘れがないよう作業を行なってください。

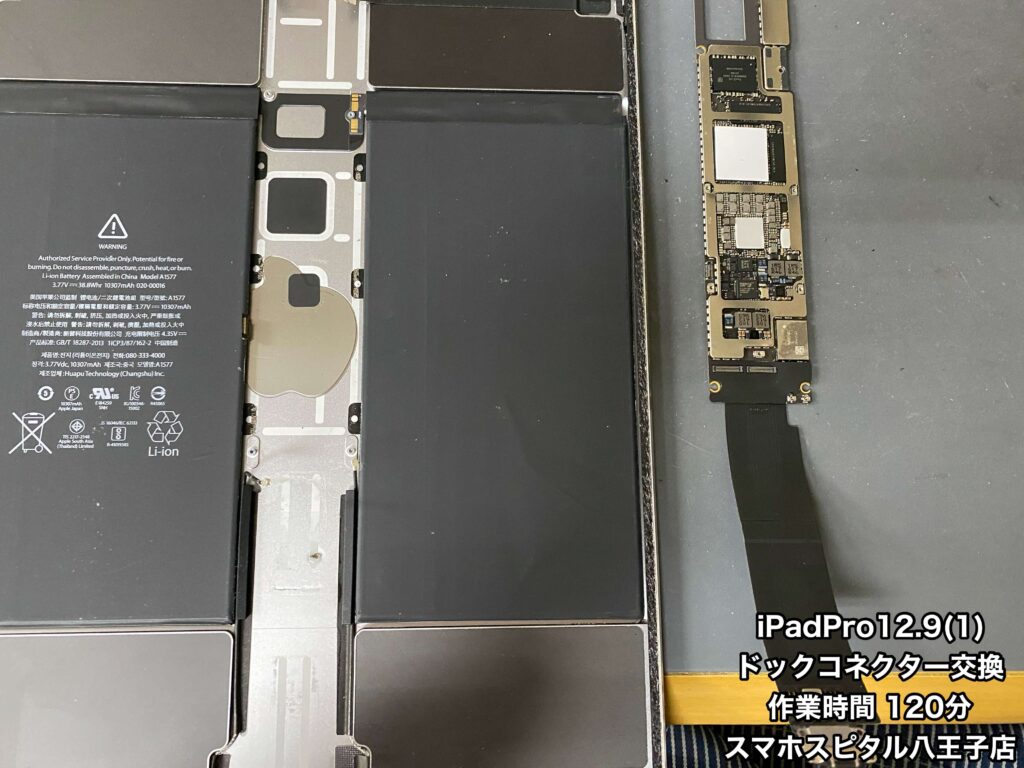

▲本体フレームから基板を取り外したiPadPro12.9 第1世代





取り外した基板の下部にドックコネクターがハンダ付けしてあります。

基板を裏返すとハンダ付け部分があります。

▲基板の裏側にICチップあるので触らないよう注意





慎重に作業してドックコネクターを取り外します。

基板に古いハンダが残っていると新しいパーツをしっかりくっ付けることができないので綺麗に除去します。

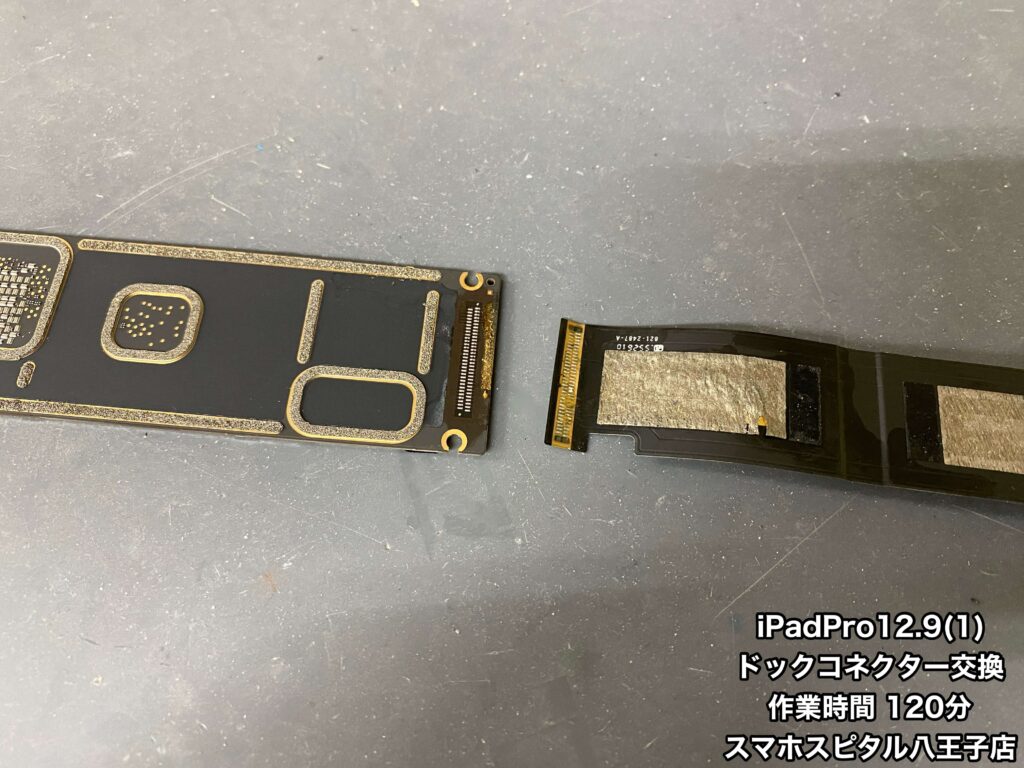

▲iPadPro12.9 第1世代 から不具合のあるドックコネクターを取り外した

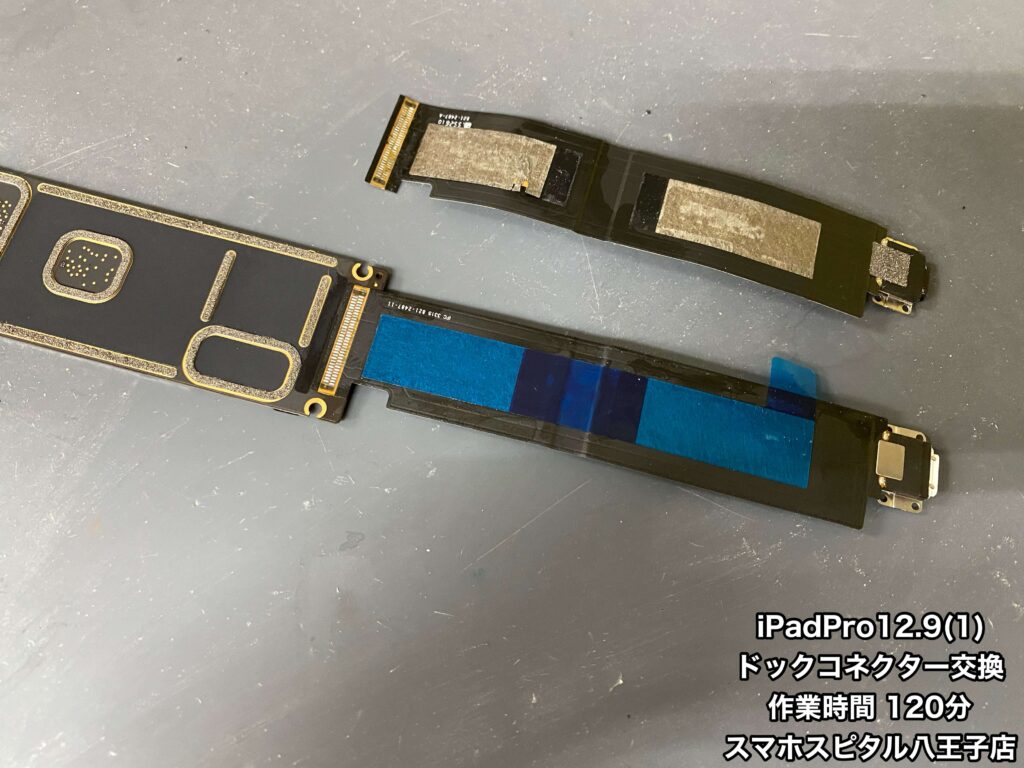

新しいパーツを取り付けます。

小さいピンがたくさんあり、1つでも付け忘れたり隣とくっ付いたりすると正常に動作しないので注意しながら作業します。

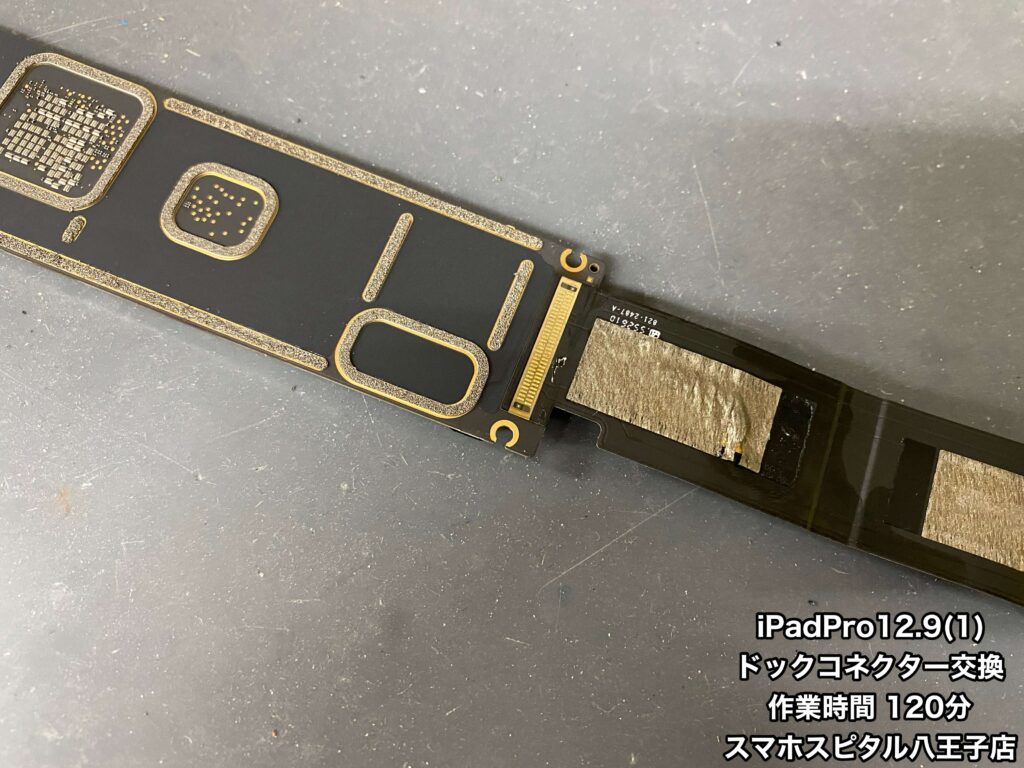

▲iPadPro12.9 第1世代 に新しいドックコネっクターを取り付けた



修理のために分解したそのほかのパーツを取り外した逆順で元に戻して作業完了です。







作業後の様子


作業の後は動作チェックをしっかり行います!!

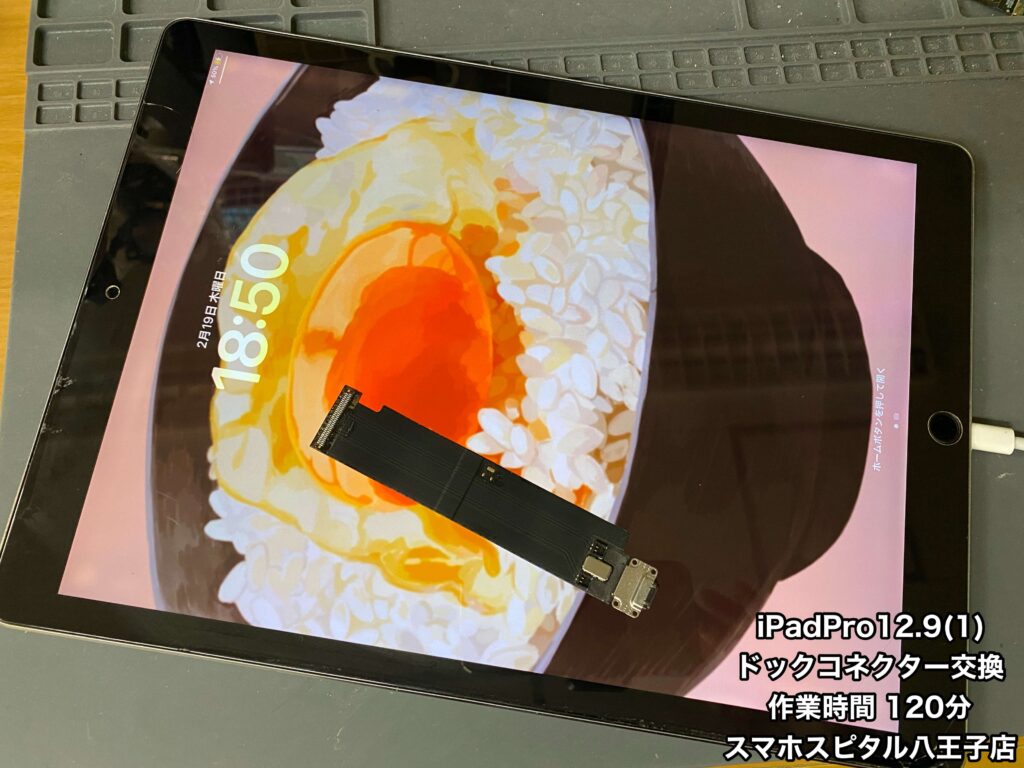

充電器を繋いでみると…↓↓↓↓↓

問題なく充電できました!!

ケーブルに角度をつけたり、動かしたり、違うケーブルに差し替えたりしましたが問題ありませんでした!!

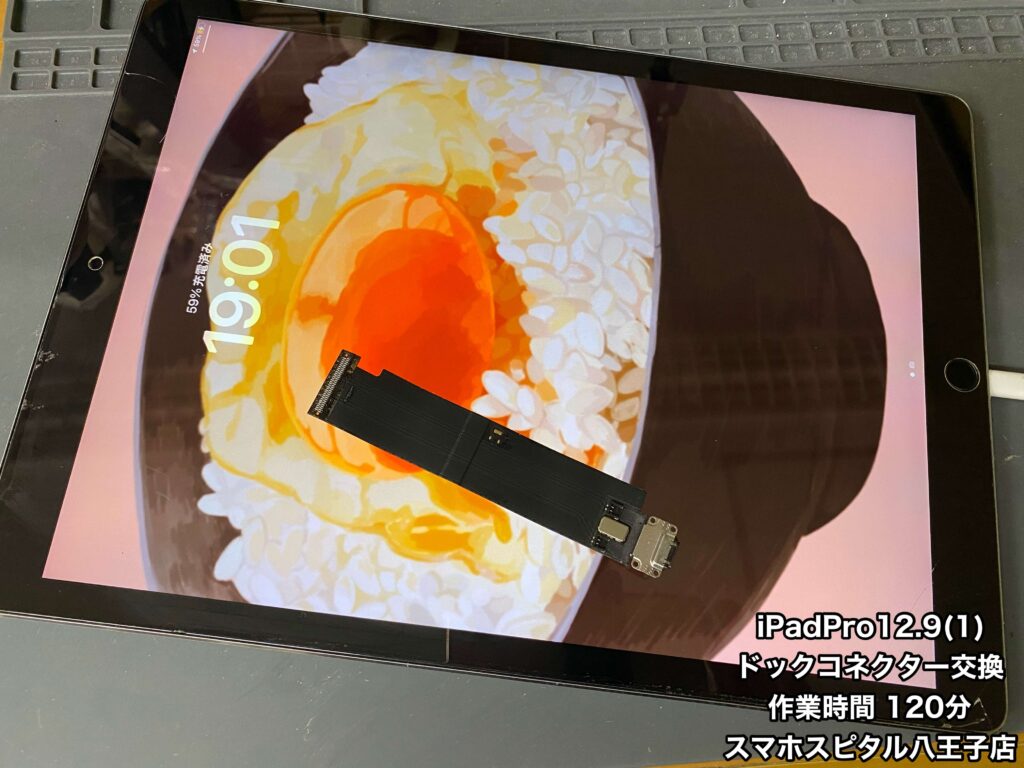

少し放置して充電が溜まるのかも確認します↓↓↓↓↓

問題なく充電が溜まることも確認できました!!!

修理完了です✌︎
