【FOSSiBOT F106 Pro 修理】ケーブルに角度をつけないと充電できない…パーツ交換なしでも修理できるかも!?ご相談はスマホスピタル八王子店へ!!

FOSSiBOT F106 Proをお持ち込みいただきました。

以前から調子が悪く、ケーブルに角度をつけないと充電ができないそうです。



ドックコネクター端子は接続部分の劣化が原因で破損することが多いです。

端子はハンダ付けされているのでハンダの付け直しをすれば基本、改善できます。

付け直しで直らなかった場合はパーツ交換が必要になります。

〈このブログはスマホスピタル八王子店で行った修理です〉



修理費用と時間


端末名:FOSSiBOT F106 Pro

モデル番号:F106Pro

症状:ケーブルに角度をつけないと充電できない

修理方法:ドックコネクターのハンダ付け直し

修理費用:税込14,800円

作業時間:約180

※2025年2月12日現在の価格

※混雑状況によってお時間前後いたします





修理難易度


修理難易度 ★★★★☆☆

画面から分解する端末。

画面の圧着がめちゃくちゃ強いので分解は大変です。

ハンダ付けも細かい作業ですが、画面分解よりは全然作業しやすいです。





修理の様子

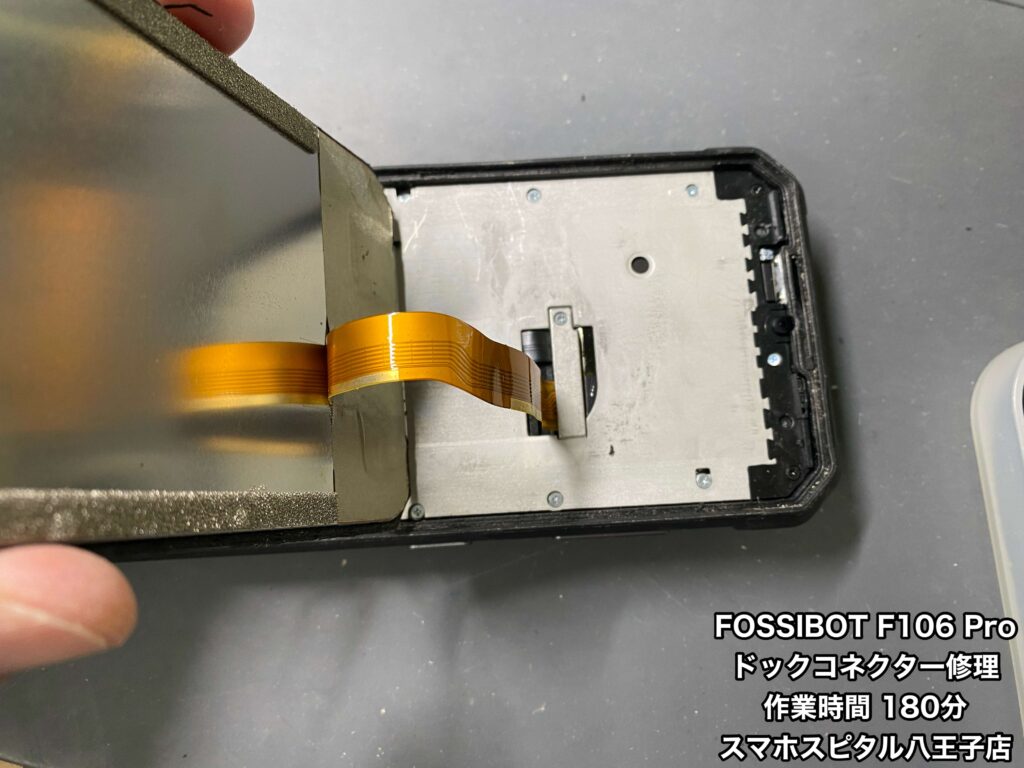

画面はとても強力に圧着されているので画面を割らないよう慎重に開いていきます。

画面は一本のケーブルで本体と繋がってます。断線させないよう注意!!

▲小さい銀プレートを取り外すと画面のケーブルコネクター外せます

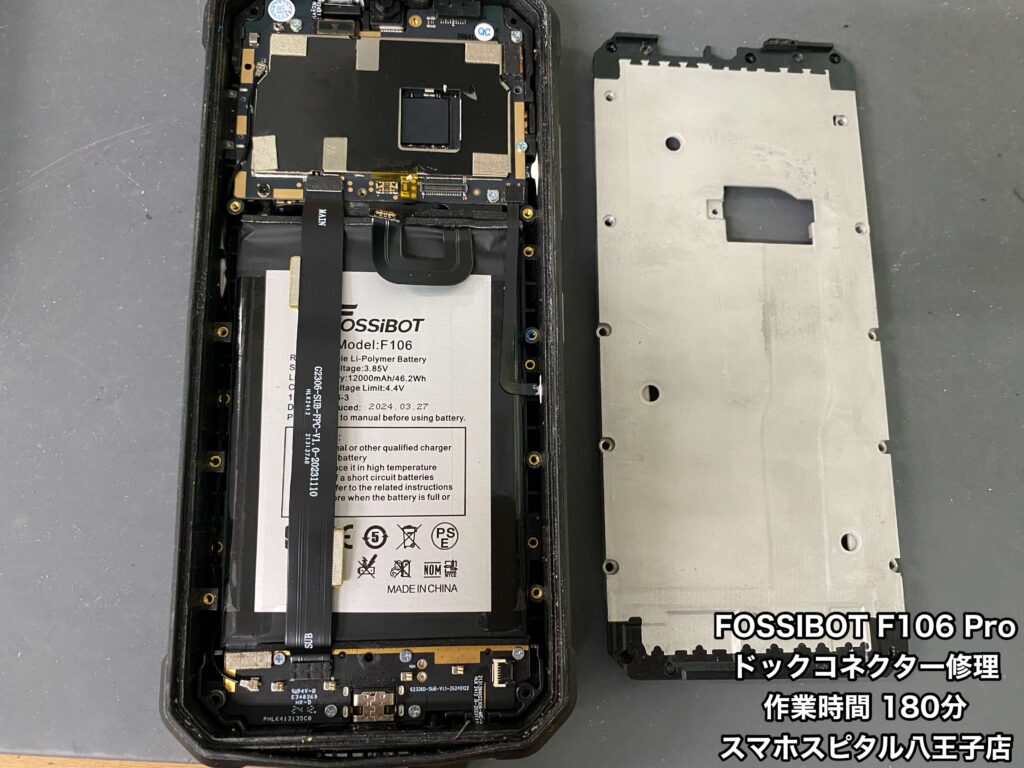

基板やバッテリーなどは大きい銀プレートの下にあるので銀プレートを外します。

▲プラスネジは長さが違うのでどこのネジか忘れないように

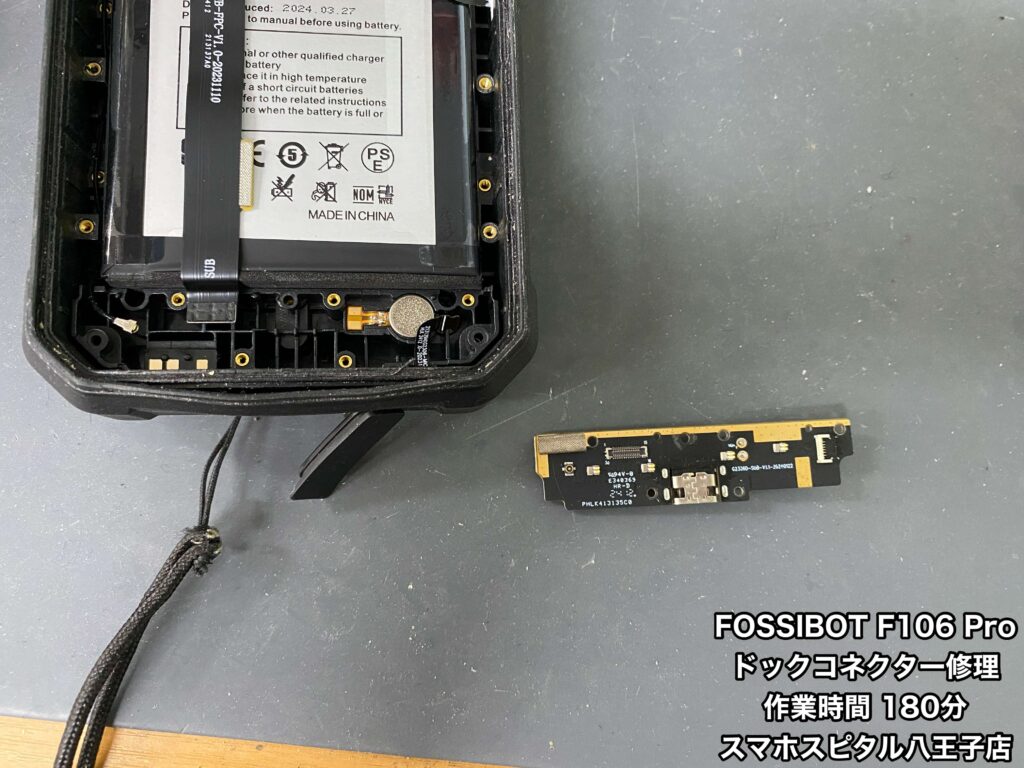

サブ基板を取り外します。

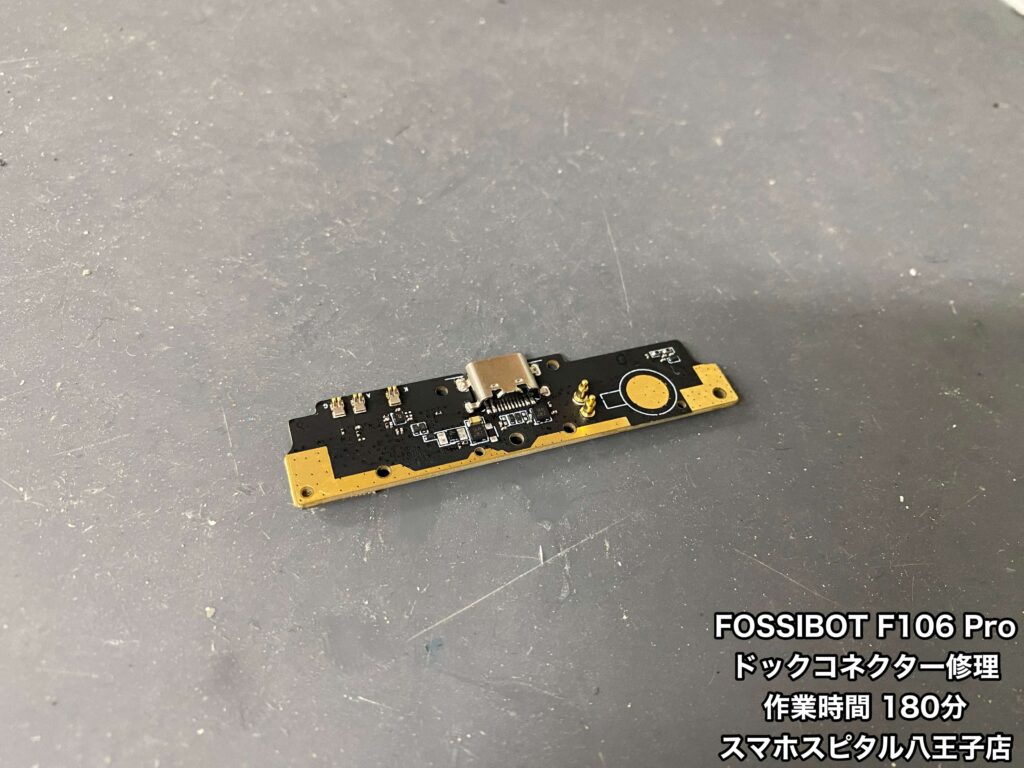

▲サブ基板にドックコネクター端子があります





ドックコネクター端子のハンダを付け直します。

▲顕微鏡で確認しながら丁寧に作業します





取り外したパーツを元に戻して動作チェック!!

問題なく充電できるようになりました。

▲ドックコネクター修理をしたFOSSIBOT F106 Pro



ケーブルを触ったりしましたが問題なく充電できました!!

修理完了です✌︎
