UMIDIGI G9Tのドックコネクター交換修理を行いました！！

違うケーブルを差したら充電口の端子が壊れてしまった…とご相談いただきました。

このご相談多くいただきます！！

・いつも使用するところに違うケーブルがあって気付かず差し込んでしまった

・友達に充電ケーブル借りたら対応していないものだと気付かず差し込んでしまった

・よく確認せず差し込んでしまったなど

理由は様々ですがケーブルがたくさんあると間違えてしまいますよね…

私自身もよく確認せず差し込んで破損させてしまったことあります…

交換修理で改善できるので交換していきます！！

〈このブログはスマホスピタル八王子店で行った修理です〉

修理前の端末の状態

お持ち込みいただいた端末を見てみると端子が破損していることが遠目からでもわかります…↓↓↓↓↓

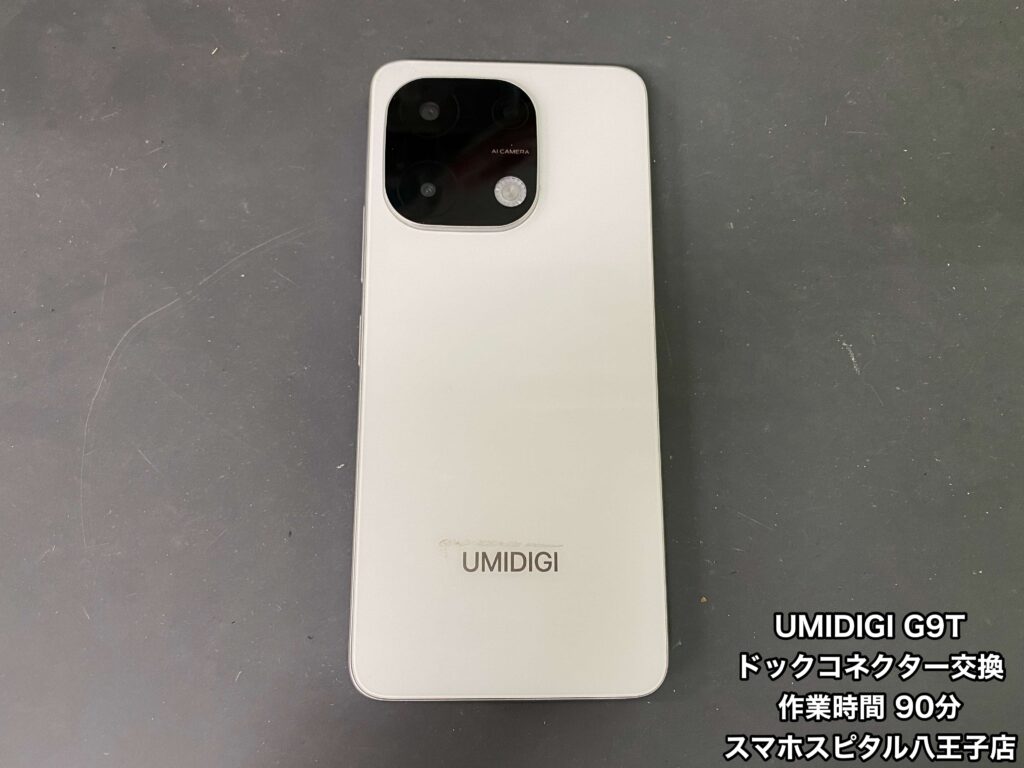

▲お持ち込みいただいてすぐのUMIDIGI G9T

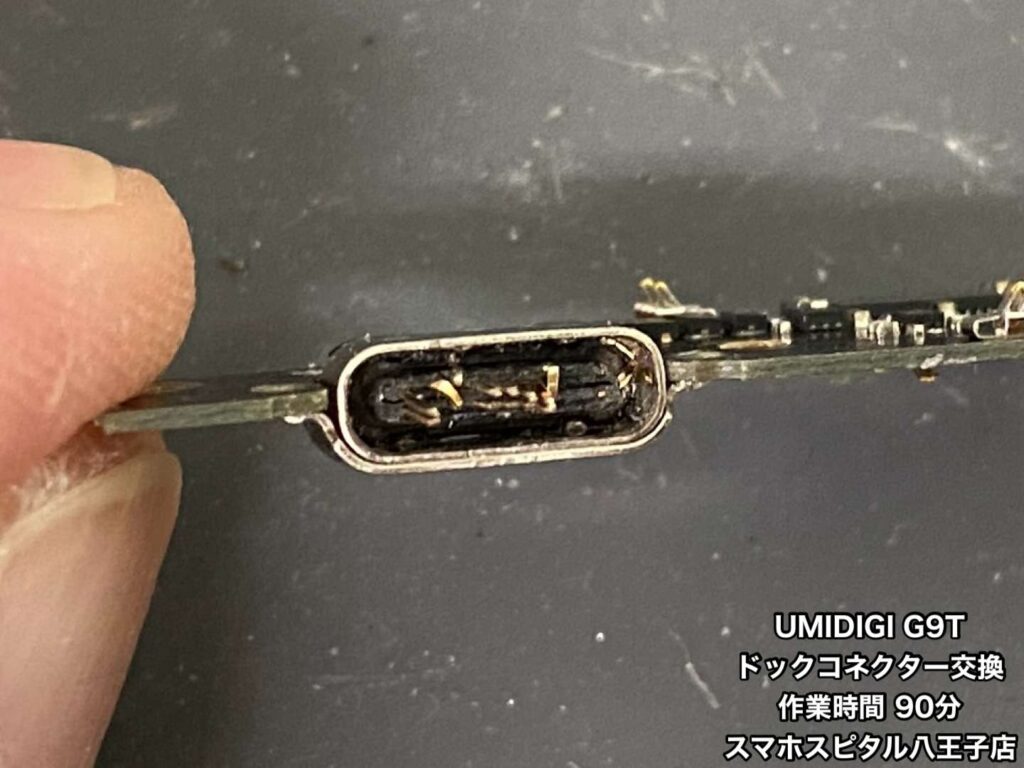

分解途中に近くで状態を確認してみましたが結構ピンが曲がってます…

▲修理前のUMIDIGI G9T

ドックコネクター交換修理していきます！！

修理費用と時間

端末名：UMIDIGI

モデル番号：G9T　

症状：間違えて違うケーブルを差し込んで端子破損

修理方法：ドックコネクター交換修理

修理費用：税込12,800円

作業時間：約90分

※2025年1月17日現在の価格

※混雑状況によってお時間前後いたします

修理難易度

修理難易度　★★☆☆☆☆

端子部分の交換はハンダ付け作業が必要です。

細かい作業ですが、さほど難しくなりません。

ハンダが苦手な方はドックコネクターパーツも流通してますのでパーツを購入してください。

修理の様子

背面から分解していきます！！

ドックコネクターはラウドスピーカーの下にあるのでラウドスピーカーも取り外しが必要です！！

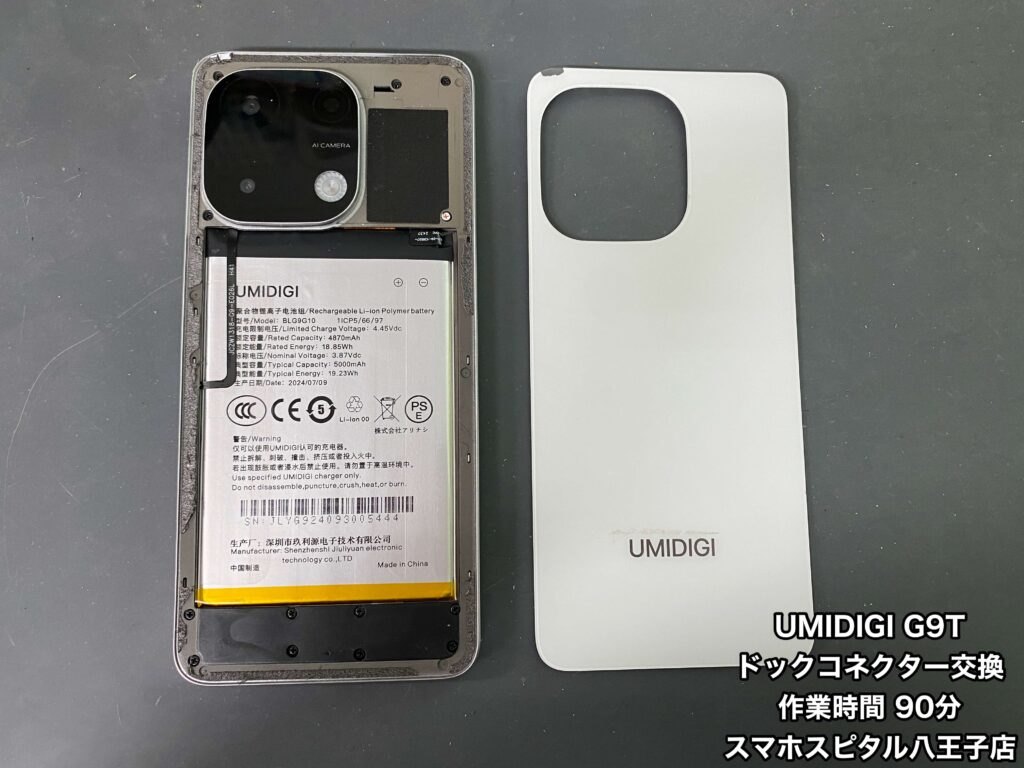

▲背面カバーを外したのUMIDIGI G9T

サブ基板を取り出します。サブ基板にドックコネクター端子がハンダでくっ付いてます。

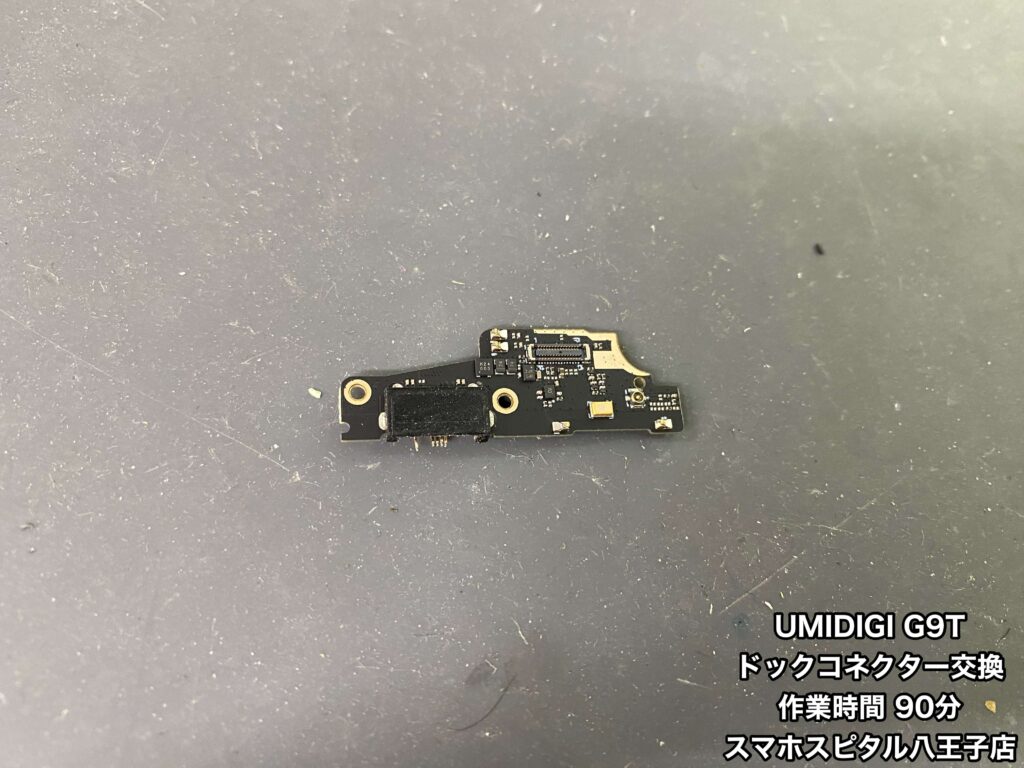

▲本体フレームから取り出したUMIDIGI G9Tのサブ基板

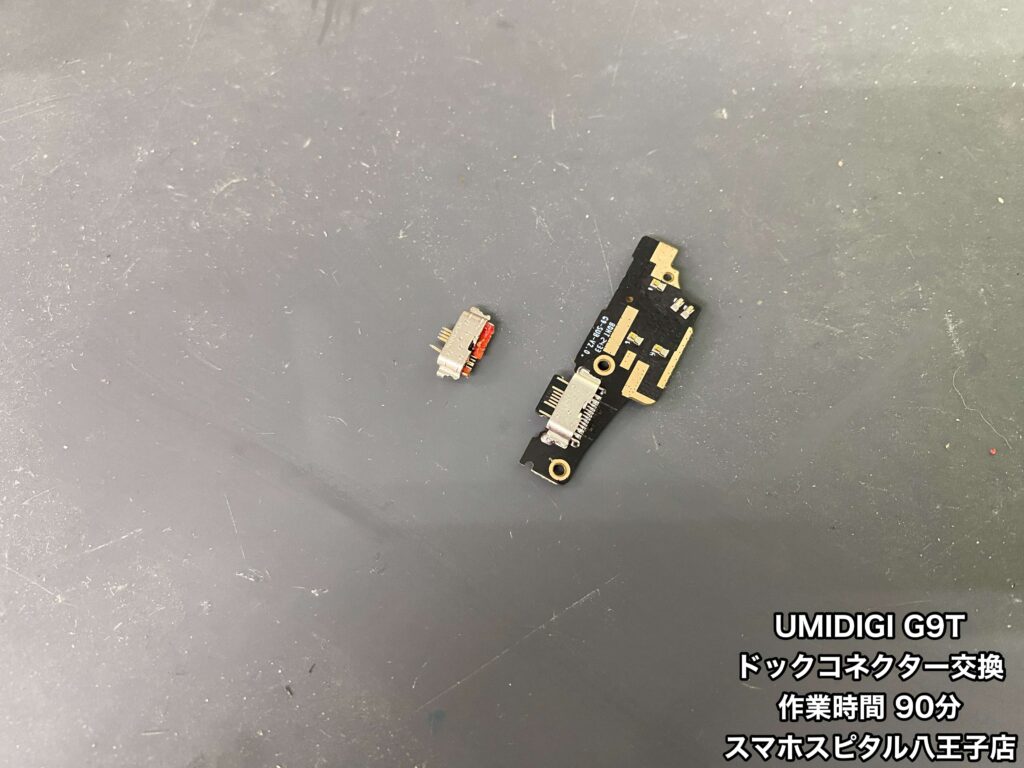

ドックコネクター端子を取り外します。

ハンダ部分はレジンのようなもので覆われているのでレジンの除去が必要です。

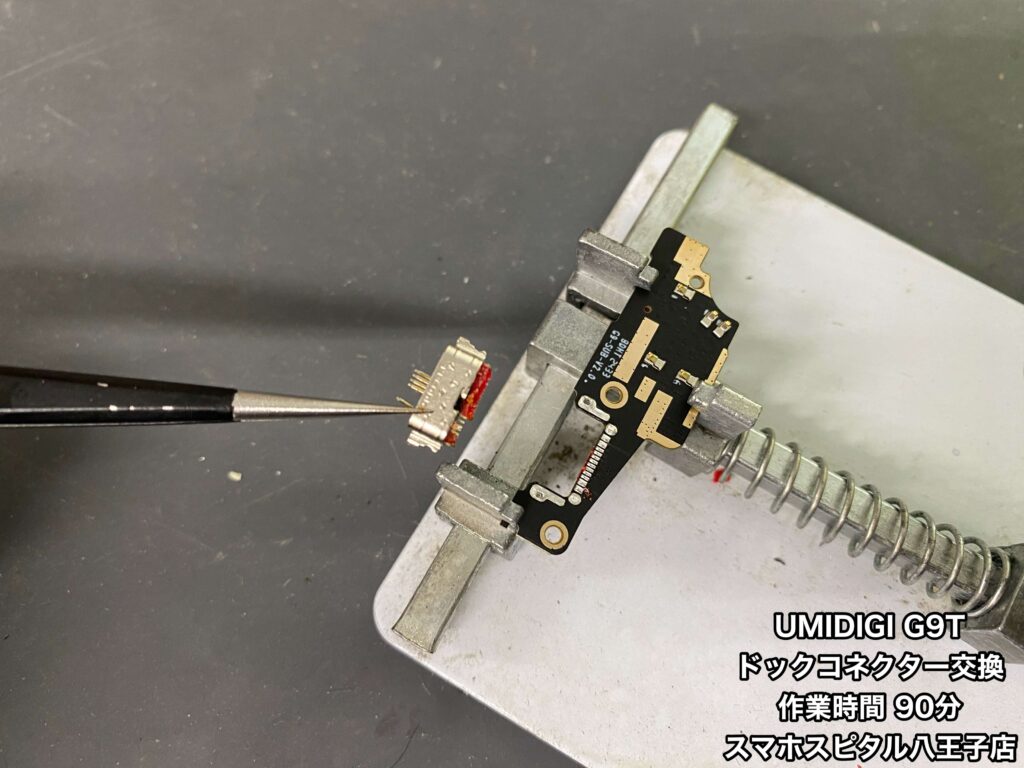

▲サブ基板から端子を取り外す

新しい端子を取り付けます。

▲サブ基板に残ったハンダなどは綺麗に除去してから取り付ける

ハンダ部分をレジンで補強します。

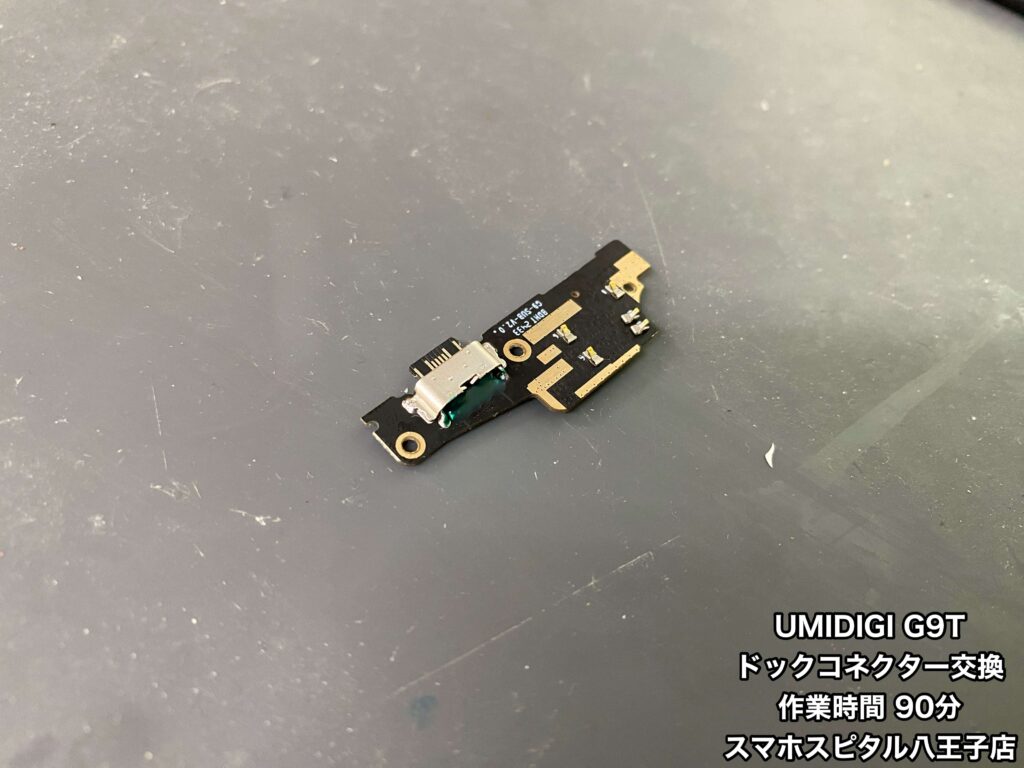

▲新しい端子に交換したUMIDIGI G9T

作業の後は動作チェック！！問題ないことをしっかりと確認します！！

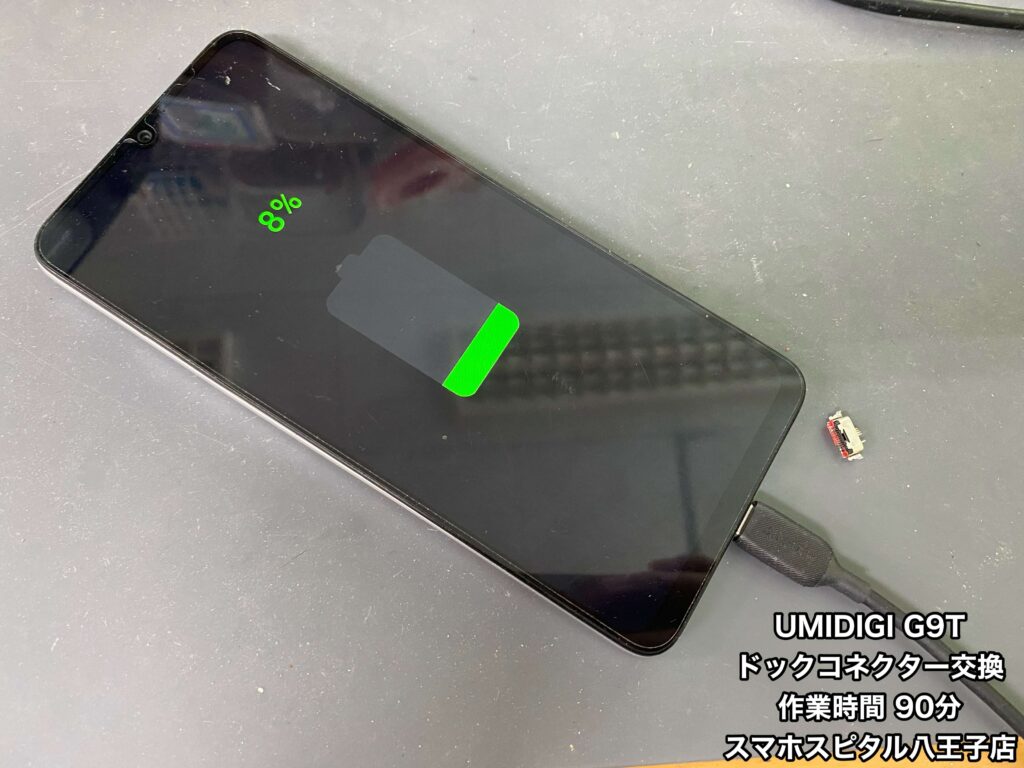

▲ドックコネクター端子を交換したUMIDIGI G9T

充電問題なくできるようになりました！！

バッテリーが貯まることも確認済み！！

修理完了です✌︎
