FOSSiBOT（F109）をお持ち込みいただきました。

以前から調子が悪く角度を付けないと充電できなかったが、最近は全くできなくなったそうです。

〈このブログはスマホスピタル八王子店で行った修理です〉

修理前の状態

当店は修理前に必ず動作チェックを行います。

充電ができないとのことなので下記の項目を確認していきます。

・当店の充電ケーブルで充電できるのか

・電流測定器をつけて電流が流れるのか

・充電差し込み口はどのような状態なのか

※充電のこと以外にも気になる部分・不具合がないかなどの確認も修理前に行なっております

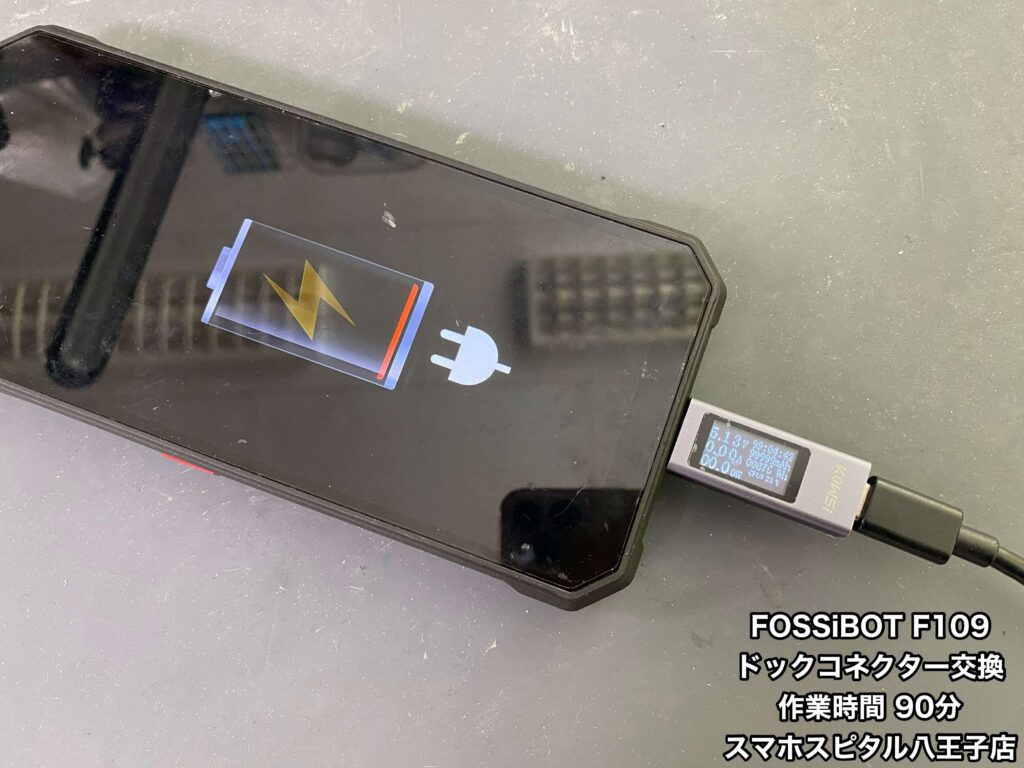

動作チェックの様子です↓↓↓↓↓

当店の充電ケーブルに繋いでも反応なし…

電気も0.00Aで流れている様子なし…

充電差し込み口の端子はかなりグラグラしています…

その他、特に気になることはなかったのでドックコネクターの交換修理を行います！！

修理の様子

画面側から分解していきます！！

画面を割らないよう開き、画面のケーブルを固定してある小さい銀板を取り外します。

小さい銀板の下にバッテリーケーブルのコネクターがあるので、バッテリーを外し絶縁してから画面を取り外します。

▲小さいコネクターがバッテリーのコネクターです

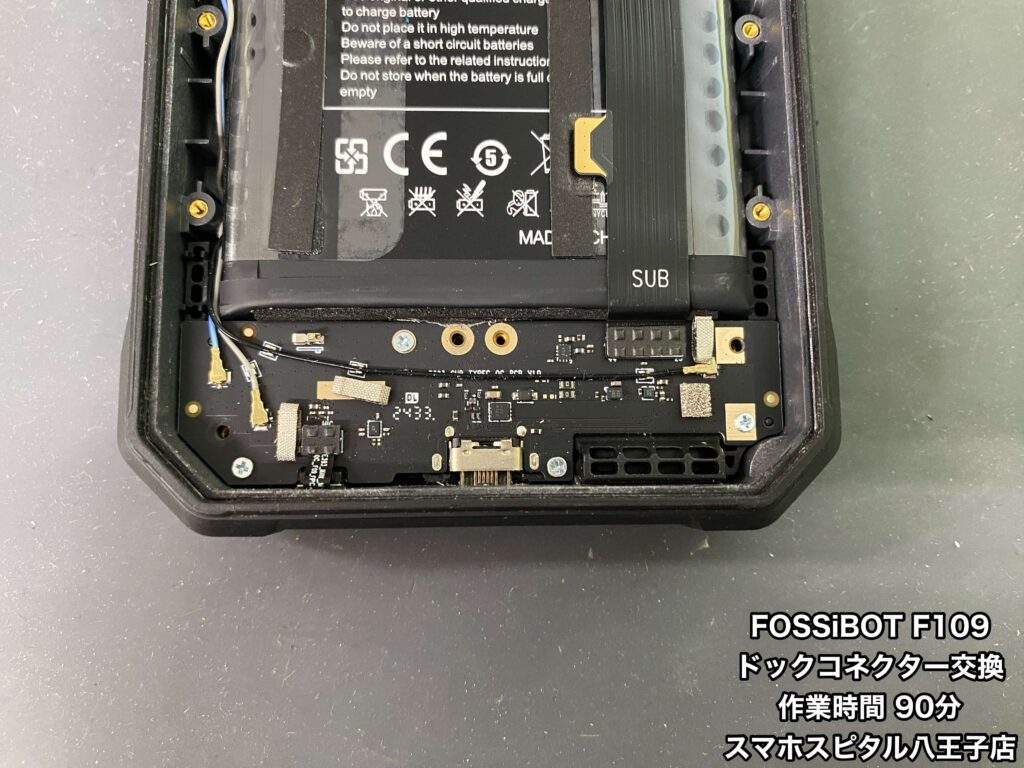

銀プレートを取り外すとドックコネクターが見えてきます。

▲ドックコネクターはサブ基板にハンダで固定されてる

分解しパーツを確認してみると端子を固定してるハンダが割れている状態です！

▲ハンダクラックしている状態

パーツ交換せずハンダ付けだけで不具合が改善できるかもしれません！！

パーツ交換よりもお安く修理が可能です！！

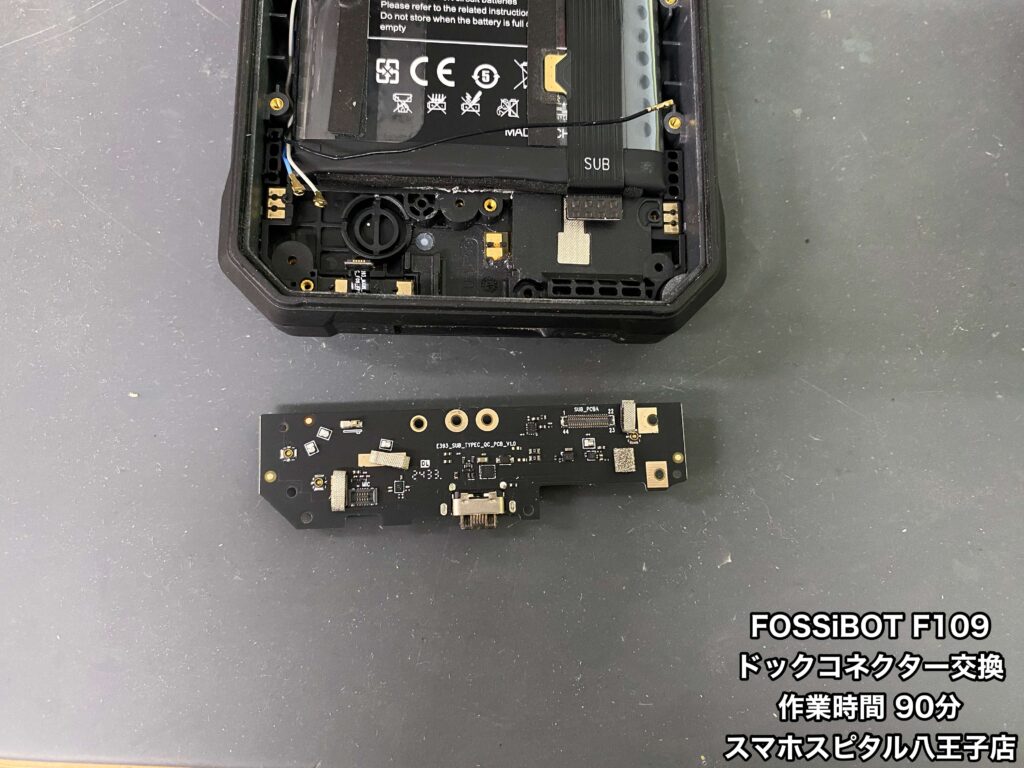

本体からサブ基板を取り出しハンダ付け作業を行います。

▲サブ基板と繋がっているケーブルは外す

問題なくハンダ付けできました。

▲ハンダ付けしたドックコネクター

取り外したパーツを元に戻して動作チェック！！症状が改善できているのか確認します。

これで改善できない場合はパーツ交換が必要になるのでドキドキです。

結果…

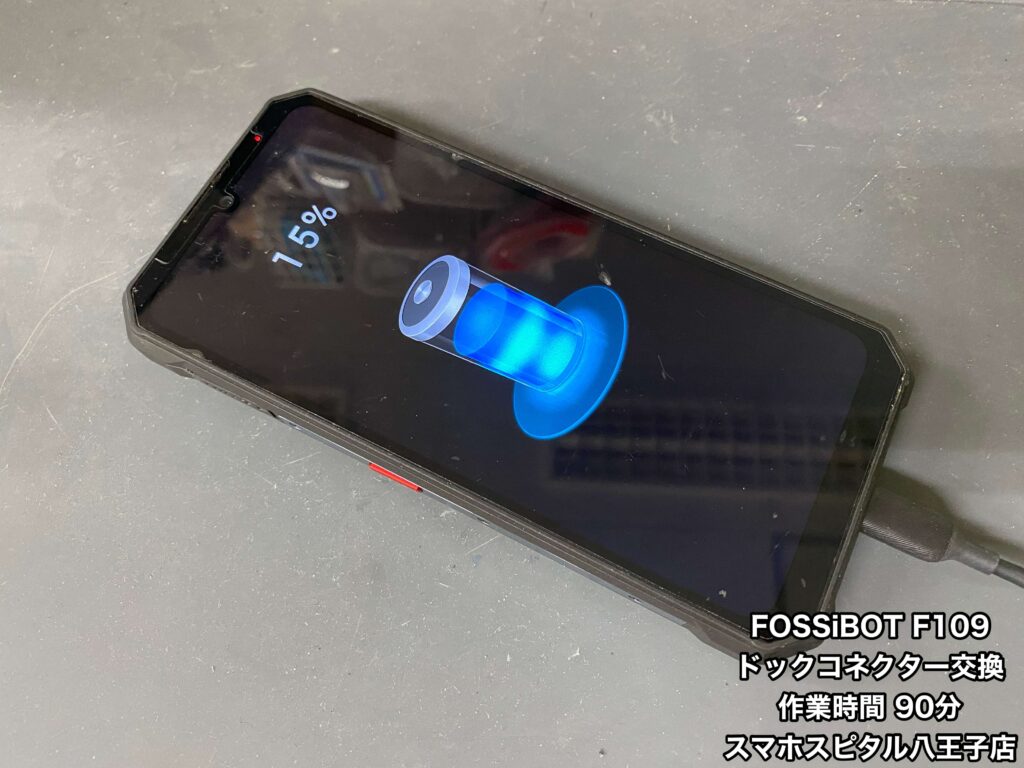

問題なく充電できました！！！！！！！！

充電が貯まることもしっかり確認！！！

修理完了です✌︎

修理費用と時間

端末名：FOSSiBOT（フォッシボット）

モデル番号：F109

症状：全く充電ができない

修理方法：ドックコネクター修理（ハンダ付け）

修理費用：税込8,800円

作業時間：約90分

※2025年1月12日現在の価格

※混雑状況によってお時間前後いたします

修理難易度

修理難易度　★★☆☆☆☆

画面から分解を行う端末です。

端子の近くにicチップなどがないので比較的作業しやすいです。
