かんたんスマホ2（A001KC）のドックコネクター交換修理を行いましたのでご紹介します！！

「違う充電ケーブルを差し込んでしまい、端子が壊れてしまった…」そうで

目視ですぐわかるくらい内部のピン曲がっていました！

早速ドックコネクターの交換修理をします！！！

〈このブログはスマホスピタル八王子店で行った修理です〉

修理費用と時間

かんたんスマホ 2　 ドックコネクター交換

モデル番号：A001KC

修理費用：税込14,800円

作業時間：約45分

※2025年12月22日現在の価格

※混雑状況によってお時間前後いたします

修理難易度

修理難易度　★★☆☆☆☆

背面から分解する端末です。

比較的分解しやすいですが背面はプラスチックなので温め過ぎると変形するので注意！！

ネジはY字。SwitchのY字とサイズが同じなのでドライバーが流用できます！

分解の様子

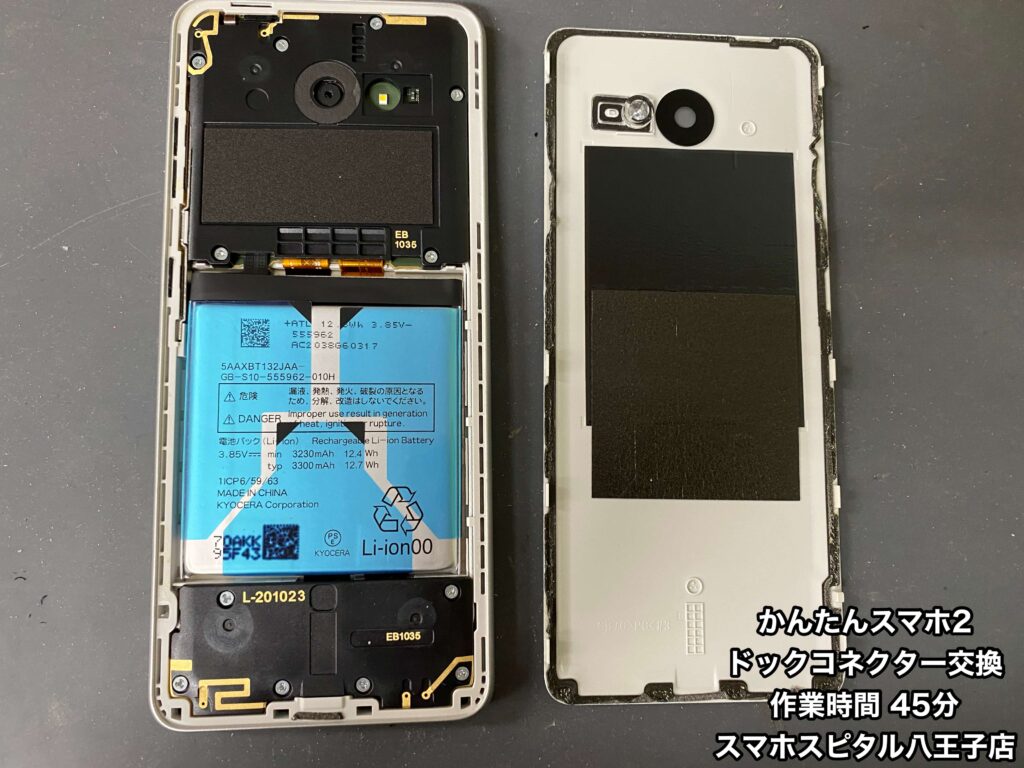

背面側から分解します！！

▲背面を取り外す際は温めすぎないよう気を付ける

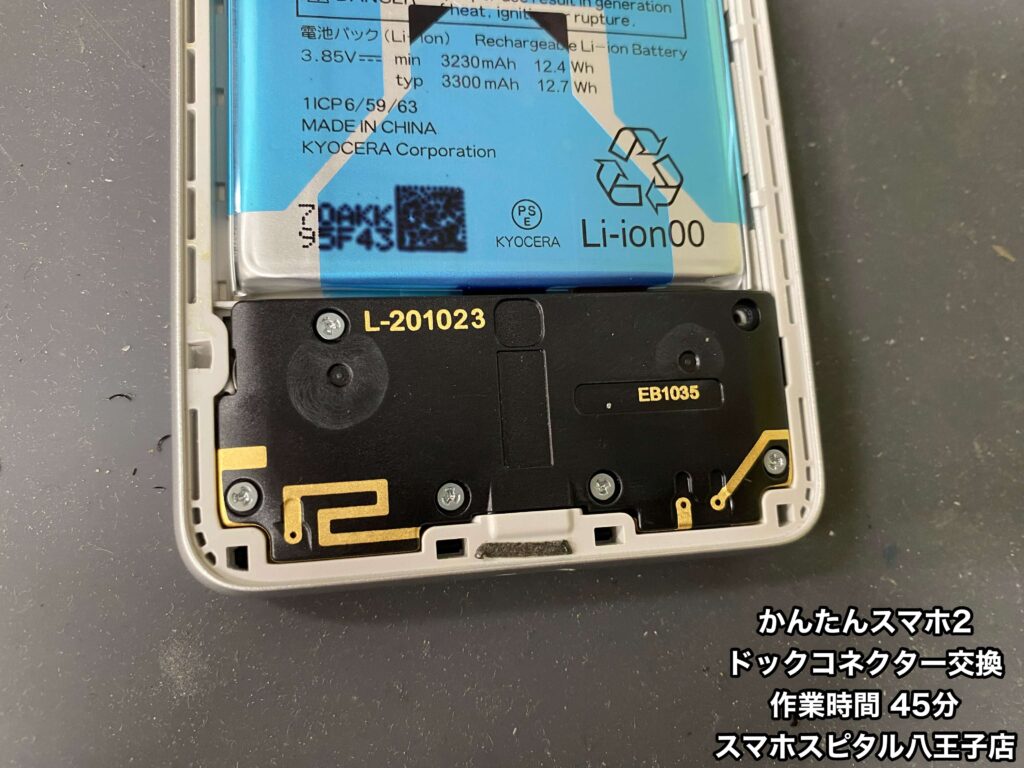

ドックコネクターは下側にあるので下側の黒いプレートを取り外します。

▲Yネジが5個

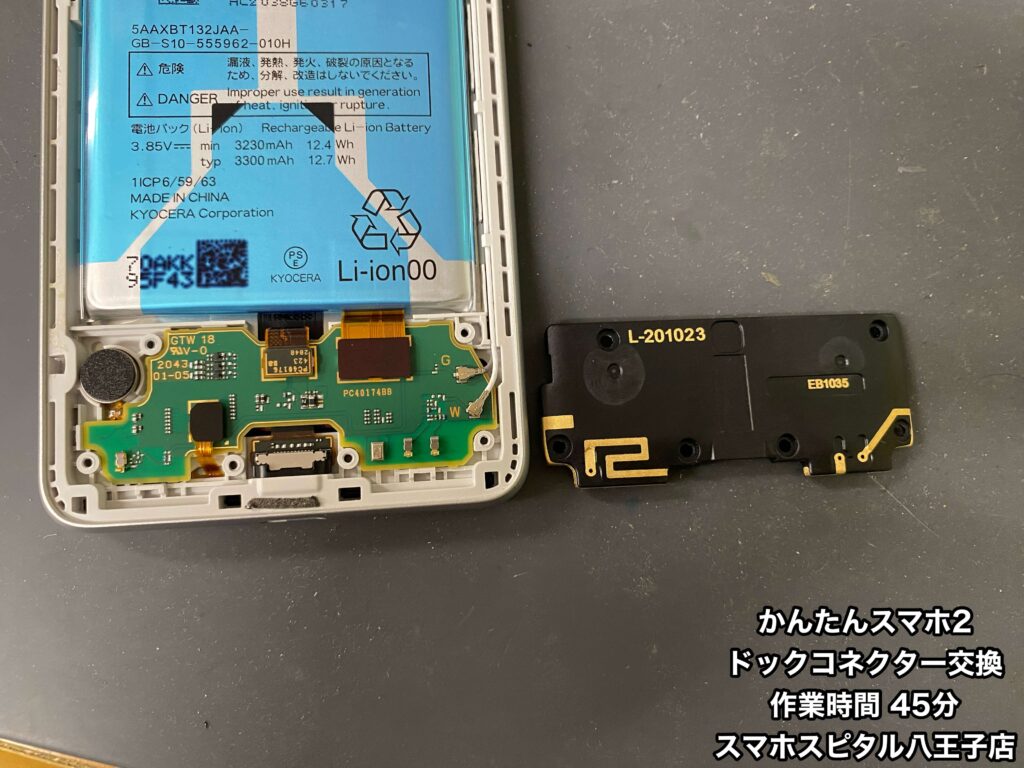

黒いプレートを取り外すとサブ基板があるので繋がっているケーブルを外します。

▲アンテナ線、外し忘れないように

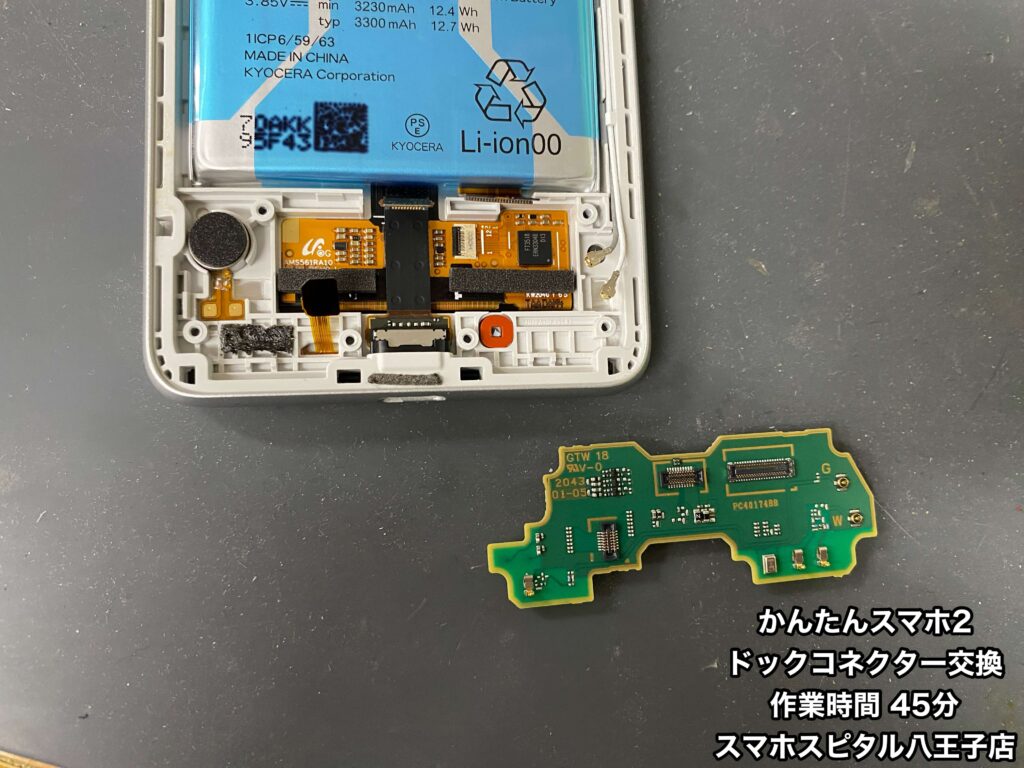

サブ基板の下にドックコネクターがあります。

▲基板を傷つけないように取り外します

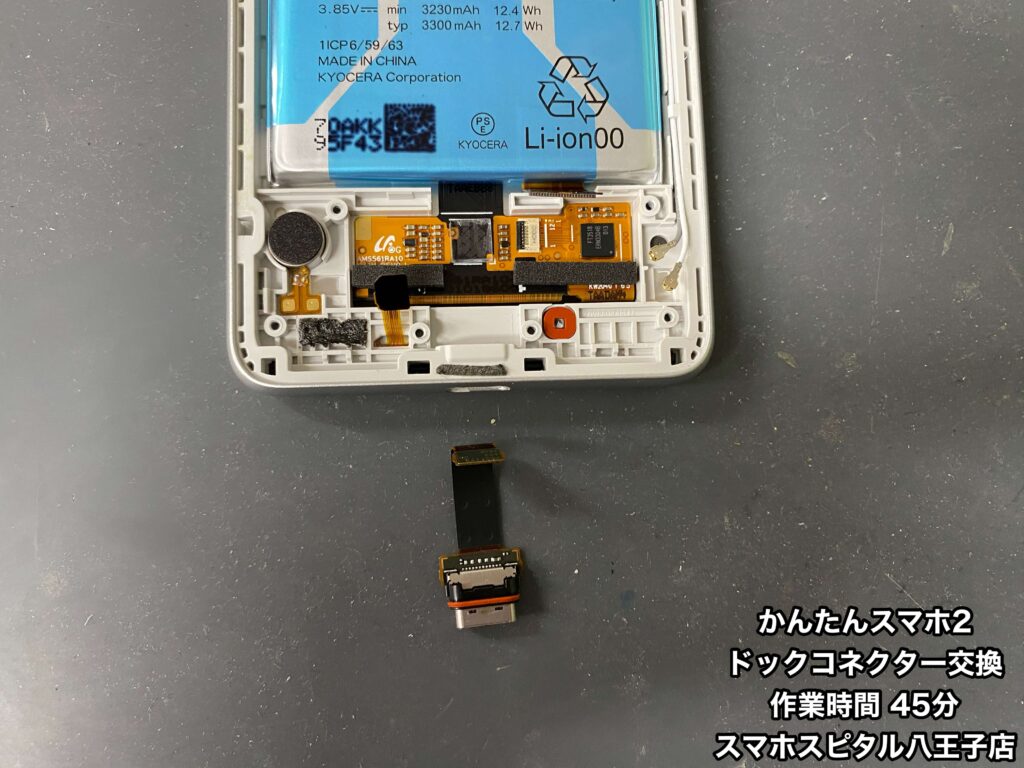

ドックコネクターを取り外します。

▲取り外した、かんたんスマホ2のドックコネクター

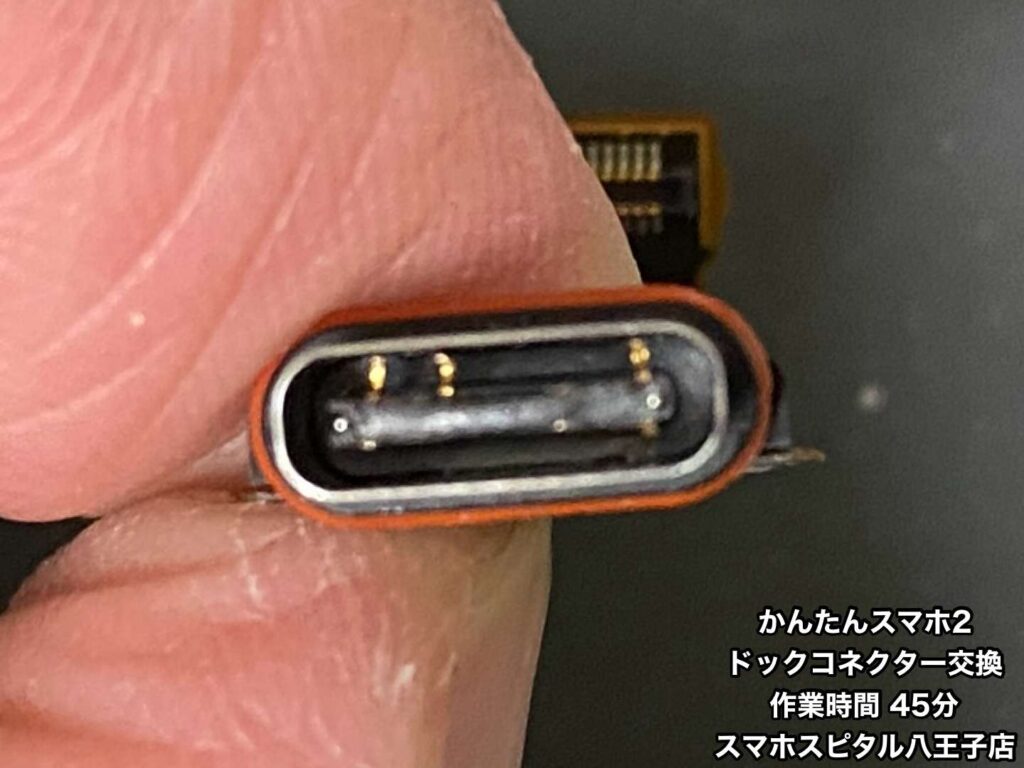

取り外したドックコネクター端子を近くで見るとピンが曲がっているのが顕著です。

▲間違えて差し込んだケーブルも破損している可能性があるので注意

取り付け、修理後の様子

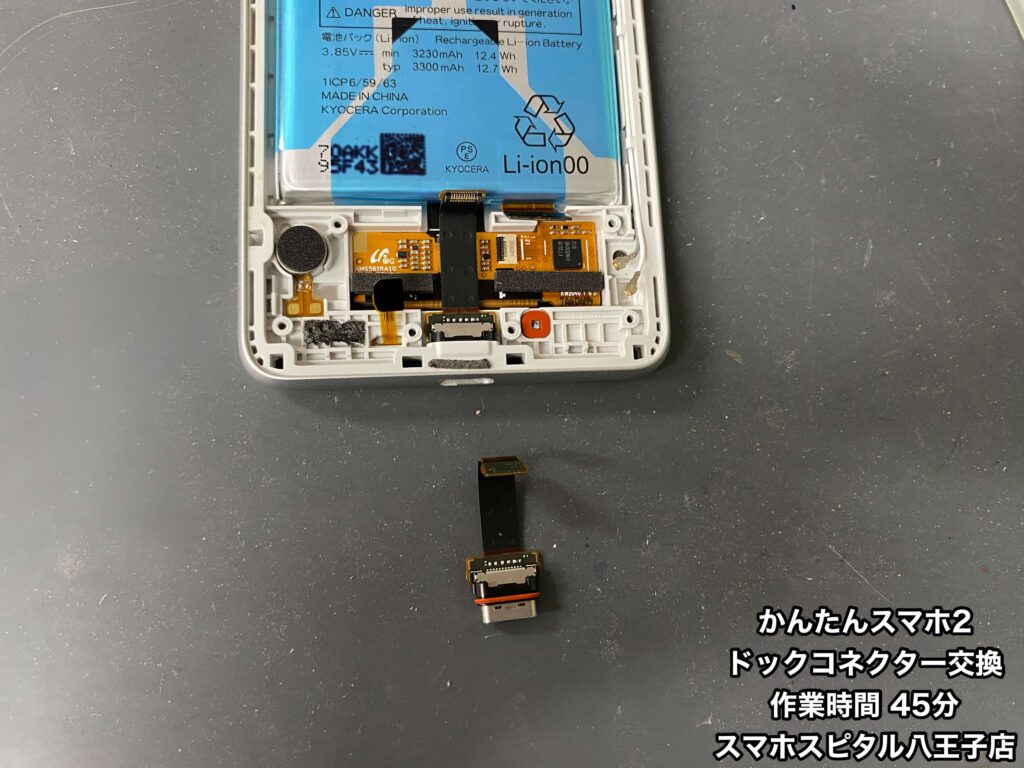

新しいドックコネクターを取り付けます。

▲新しいドックコネクターを取り付けたかんたんスマホ2

取り外したパーツを元に戻して動作チェックをします！！

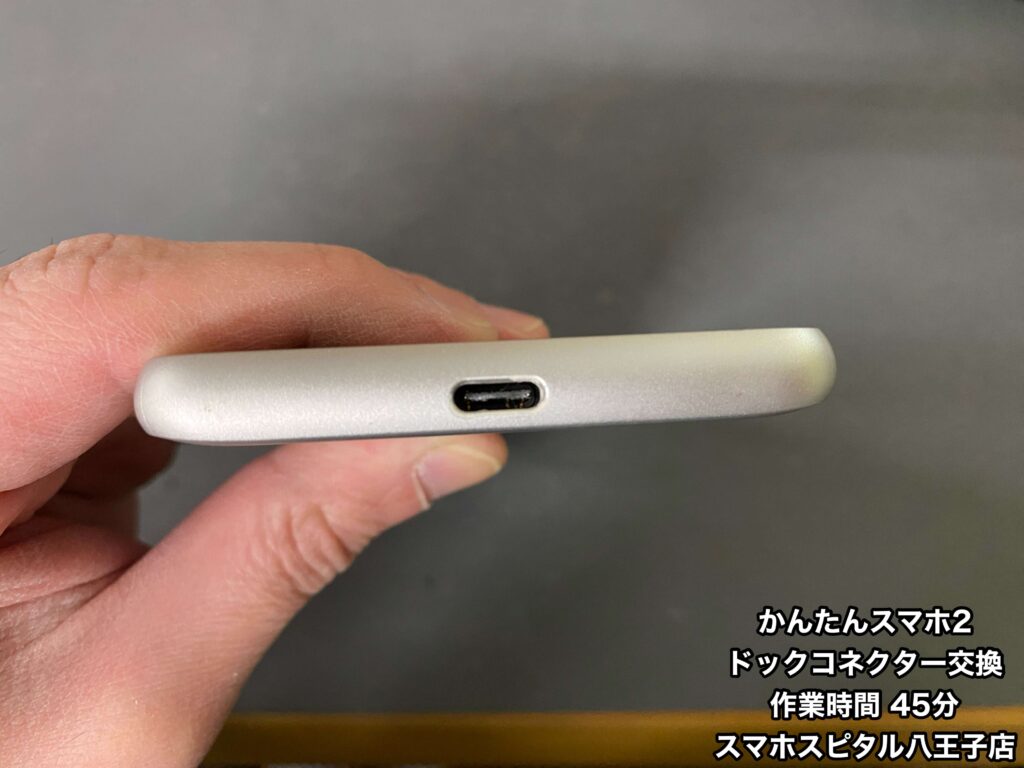

まずは充電ケーブルが問題なく差し込めるか↓↓↓↓↓

問題なし！！！！

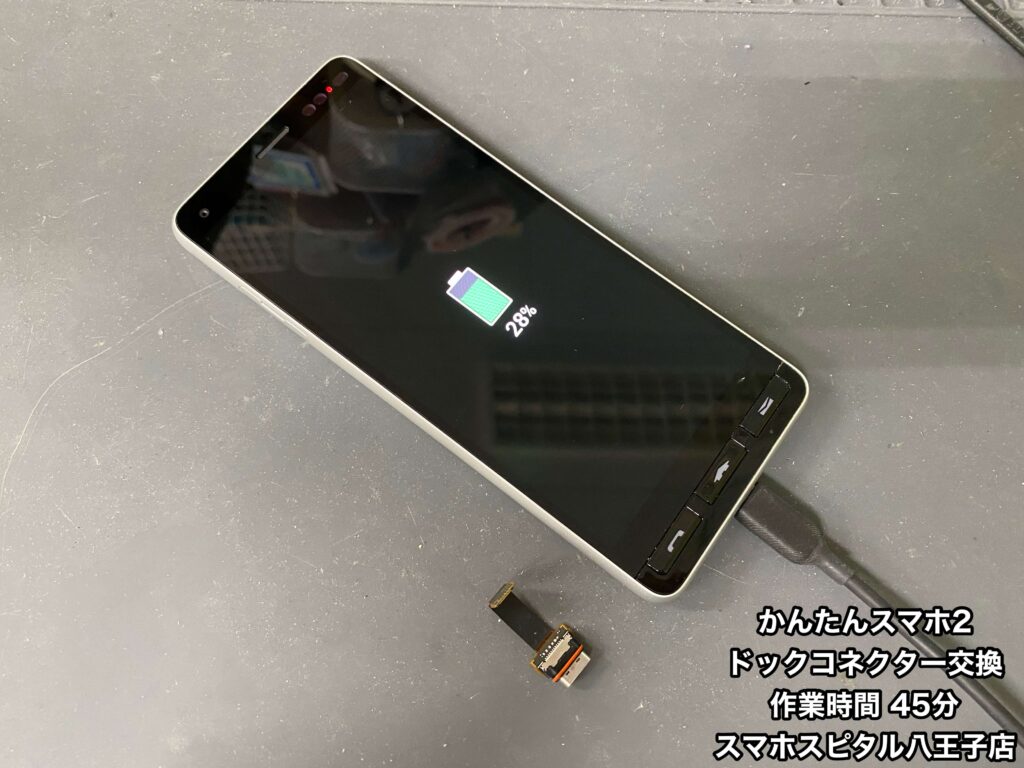

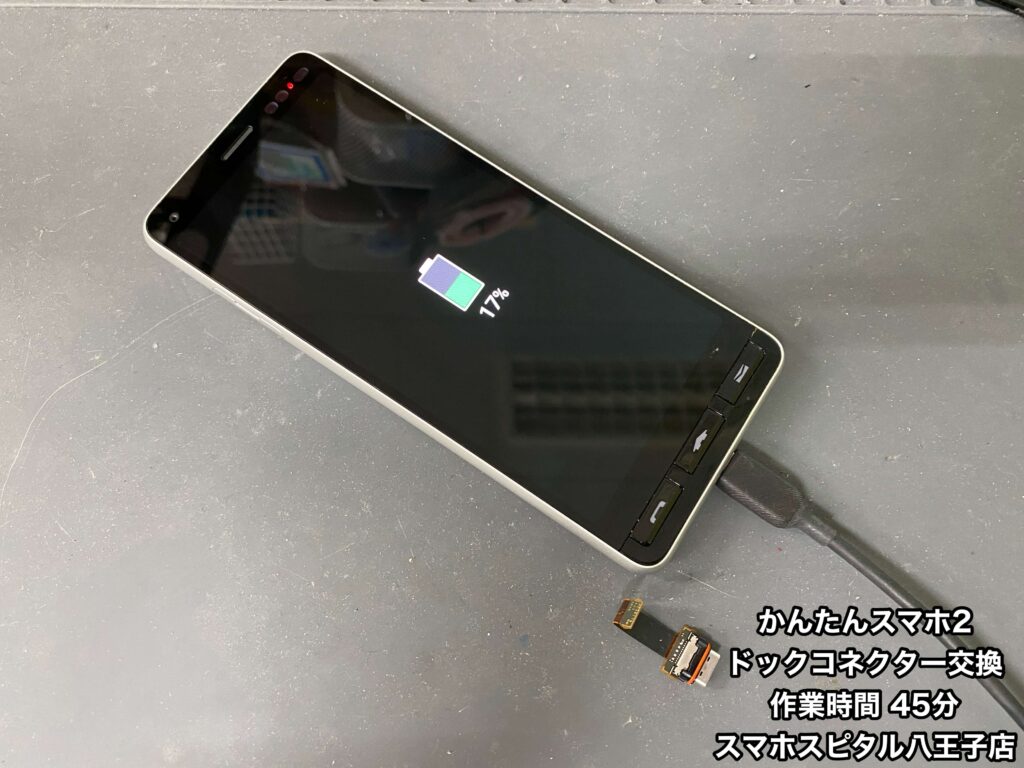

次は問題なく充電が貯まるか↓↓↓↓↓

問題なし！！

修理完了です✌︎
