【WALKMAN NW-S764 修理】バッテリー膨張でフレームが曲がった。電池もすぐ切れちゃう。郵送修理もスマホスピタル八王子店へ!!

WALKMAN NW-S764の修理ご紹介します。

板橋区にお住まいのお客様より郵送でご依頼いただきました!!



「パンパンに膨らんでおりフレームも曲がっている。」

「電源入り端末も使えるがすぐ電池切れになる。」とのことです。

〈このブログはスマホスピタル八王子店で行った修理です〉



修理前の状態

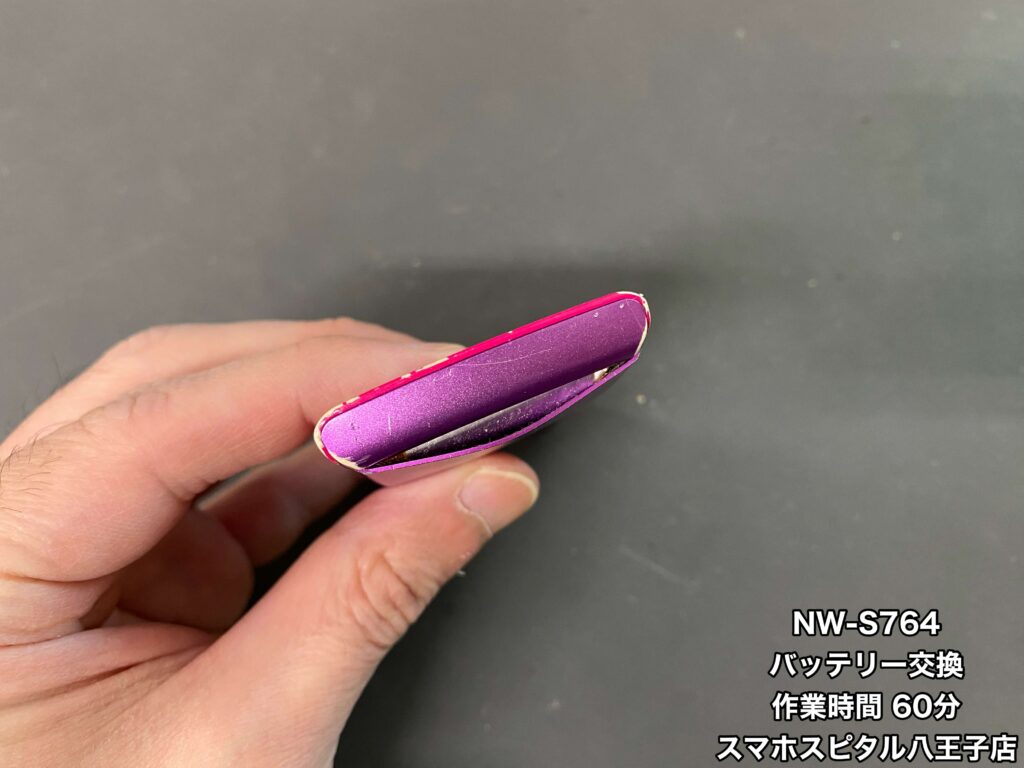

バッテリーがパンパンでフレームが曲がっているってどのくらいって…

このくらいでした↓↓↓↓↓

曲がったフレームから内部が見えちゃってます…

この状態だとホコリなどの異物が簡単に内部に入って基板などを傷付けてしまう可能性もあります。



さらに膨張したバッテリーに衝撃が加わって穴が空いたりすると発火や爆発の危険があるため放置することはオススメできません。

すぐにバッテリー交換を行なっていきます!!!!





修理費用と時間


WALKMAN NW-S764 バッテリー交換

修理費用:税込8,800円

作業時間:約60分

※2025年12月7日現在の価格

※混雑状況によってお時間前後いたします





修理難易度


修理難易度 ★★★☆☆☆

背面からと思いきやこの端末は「表側(画面側)」から分解を行う端末です。

表側のフレームを外しますが、画面の周りはシールで固定されてるので分解しにくいです。

無理するとフレーム割れるので注意!

表側のフレーム外すと、ネジがあるので見えるネジは全て外してください。

そうすればバッテリー交換が行える状態になります。

作業中、ケーブルやコンデンサーには要注意!





修理の様子


表面を取り外し、上部、背面の順に外装を取り外します。

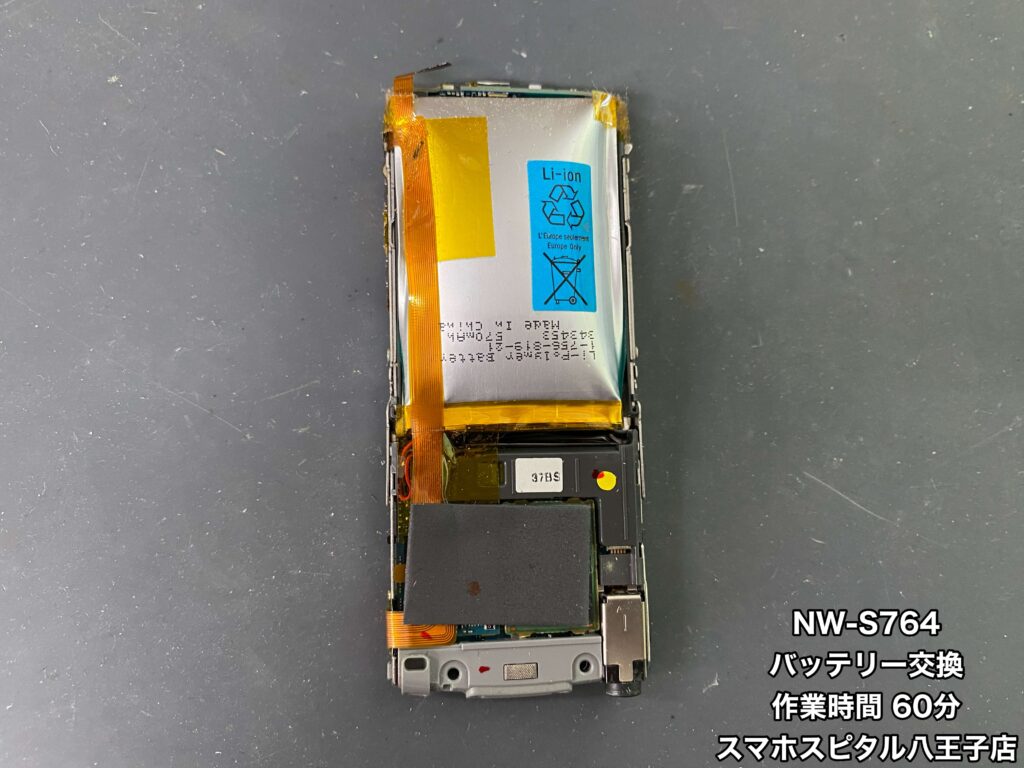

▲外装以外にも内部パーツなど取り外しが必要なパーツはたくさん

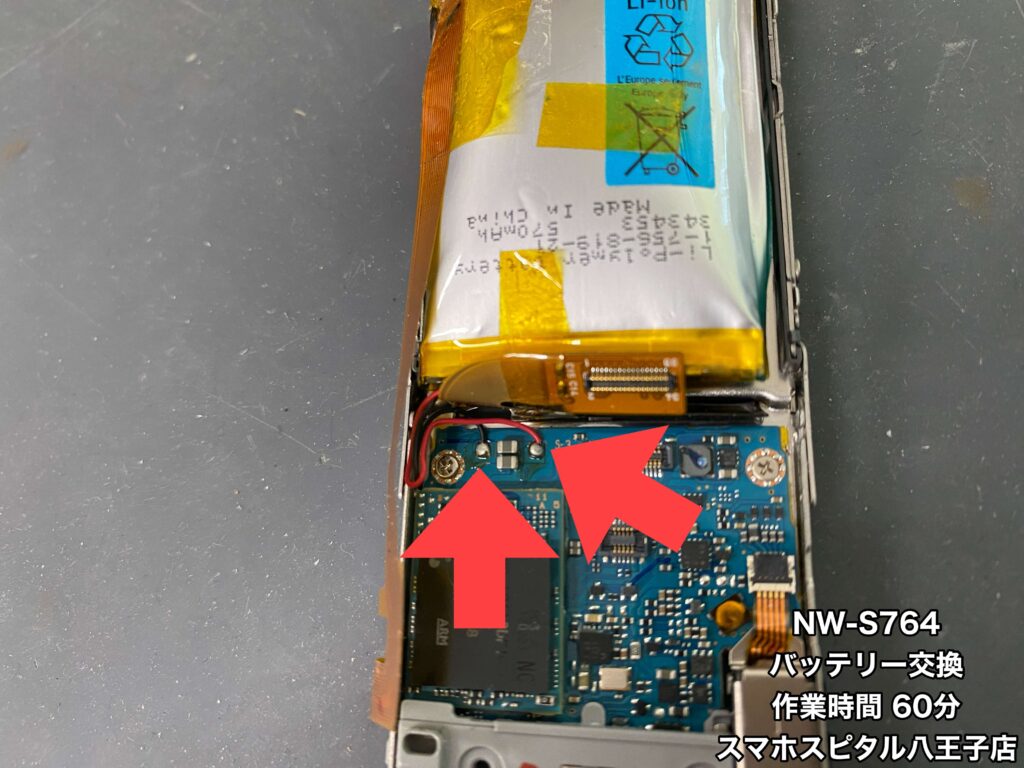

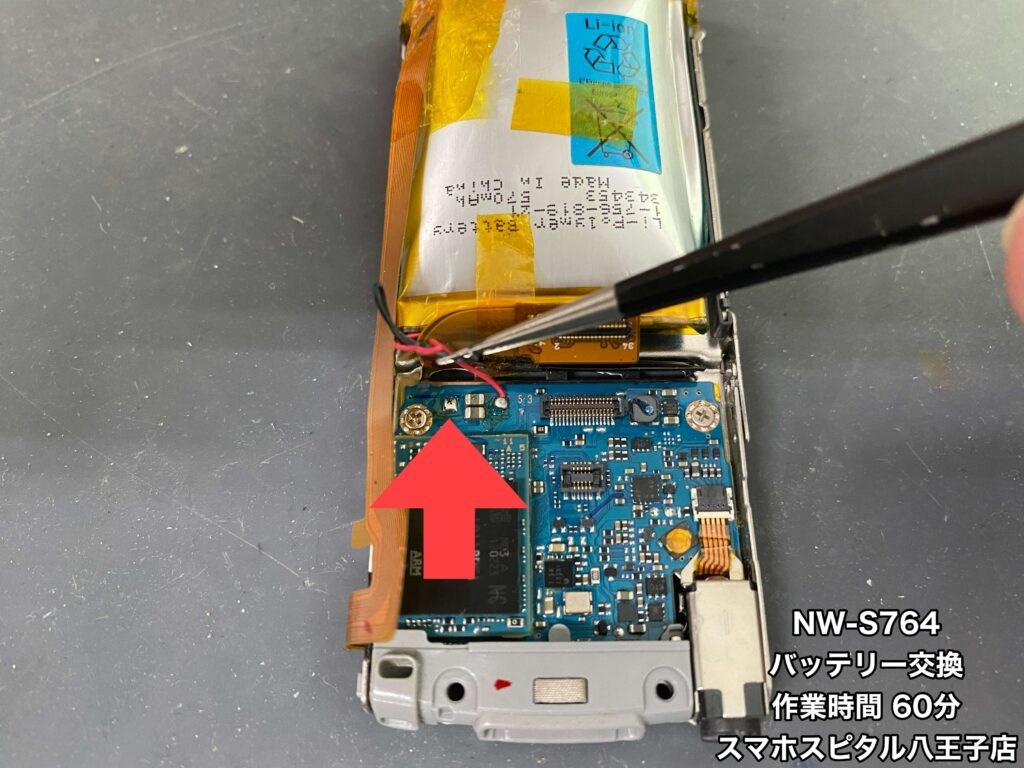

バッテリーのコネクターは液晶画面ケーブルの下にあります。

▲黒と赤の配線がバッテリーコネクター



ハンダ付けされているので周辺に気を付けながら作業します。

外すときは黒い配線から取り外してください。

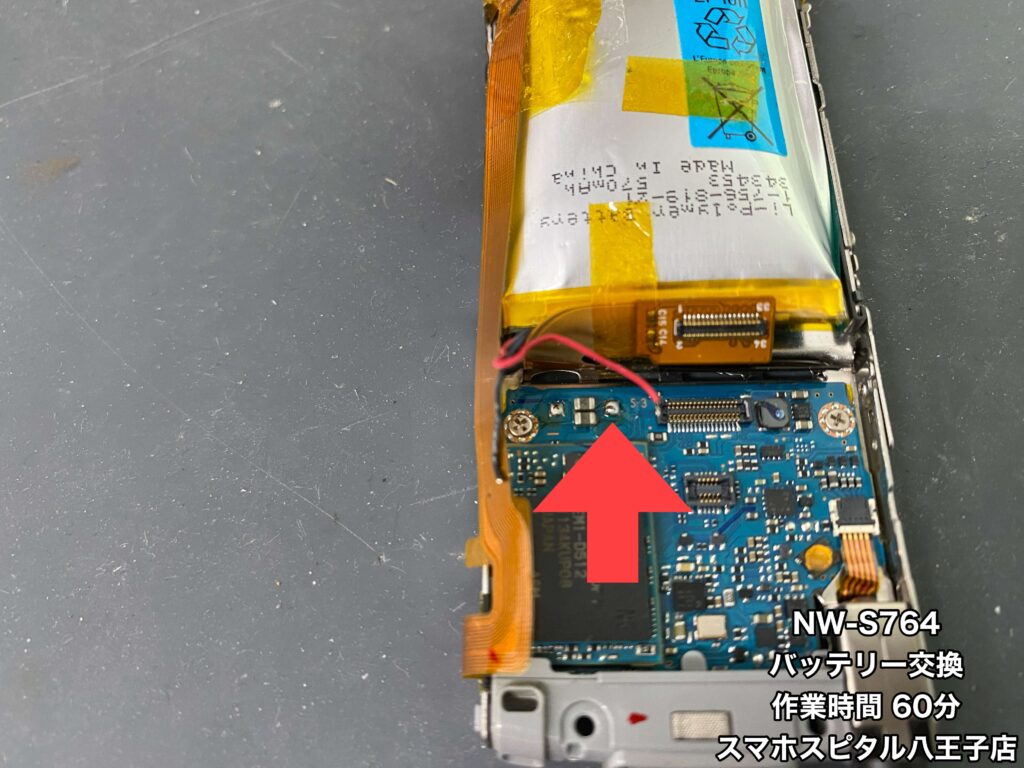

▲順番に注意して取り外す



次に赤い配線を取り外します。

▲問題なく取り外せました

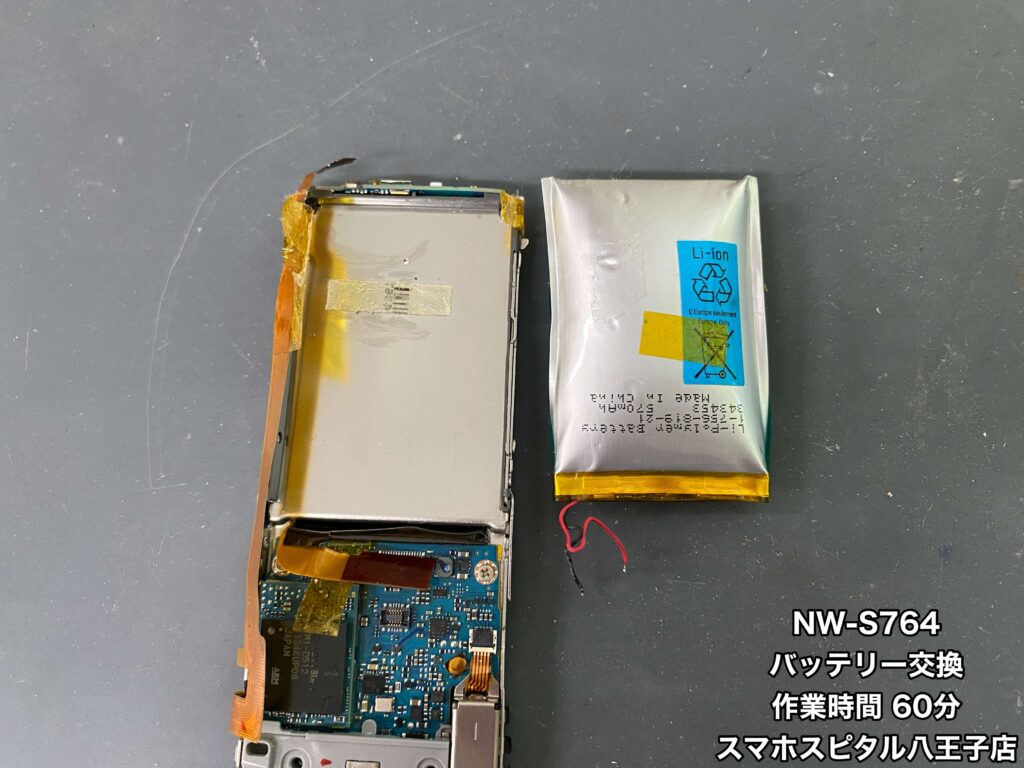

コネクターの取り外しが完了したら本体フレームからバッテリーを取り外します。

▲両面テープで固定してあります

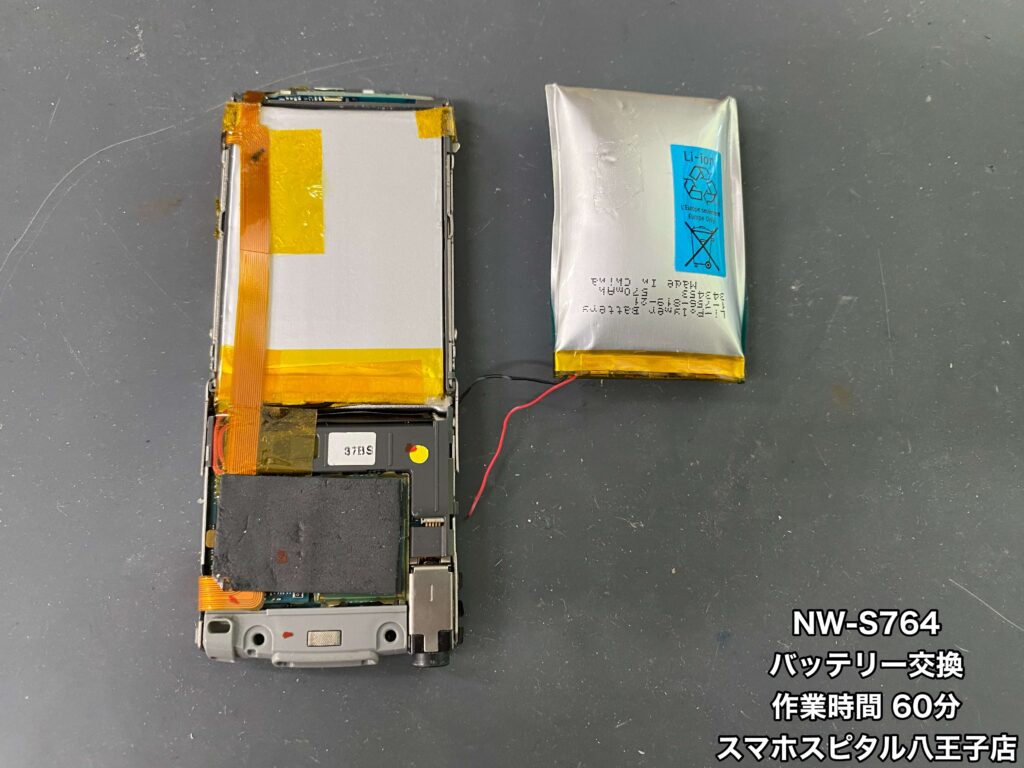

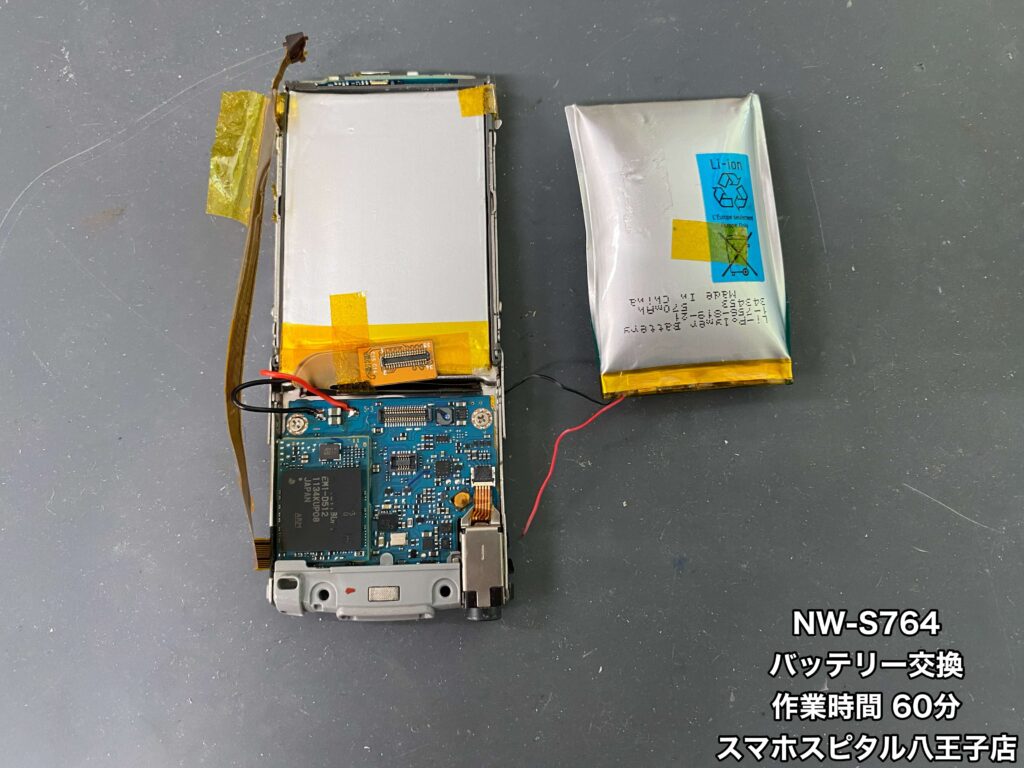

新しいバッテリーを取り付けます。

▲コネクターの取り付けは赤→黒の順



取り外したパーツを取り外し前の状態に戻していきます。

▲取り外した逆順で元に戻す



外装も元に戻して作業完了です!!!

▲数時間確認しましたがバッテリーの減り問題なし

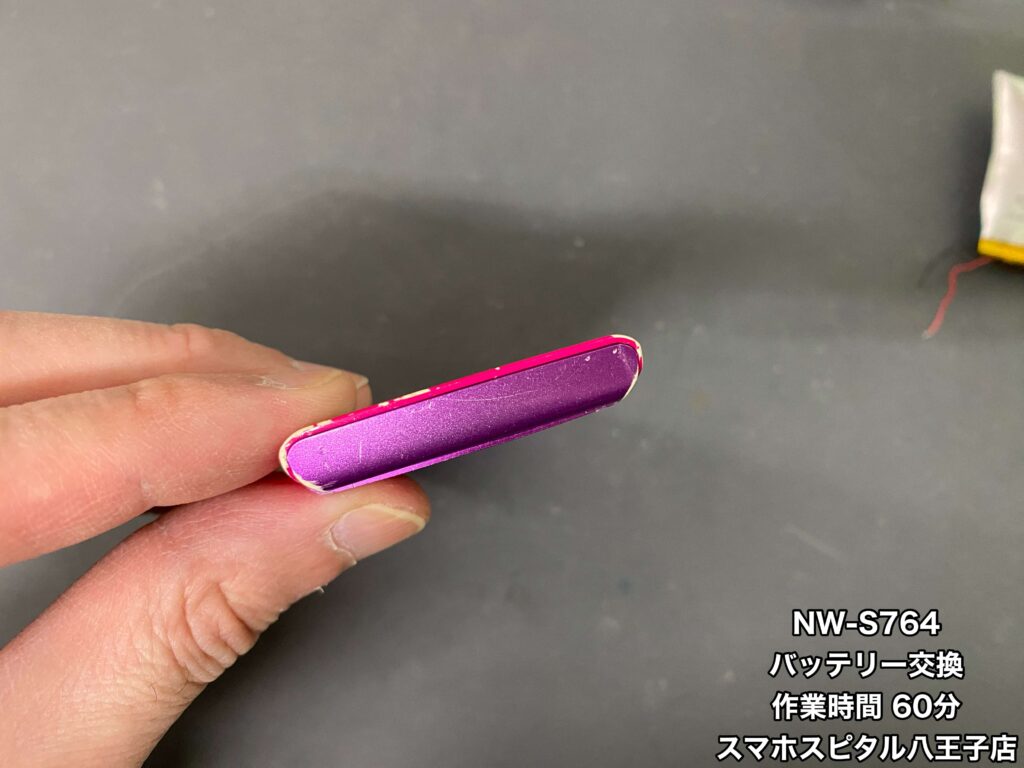

フレームも少し曲がったままですが隙間はほとんどありません!!

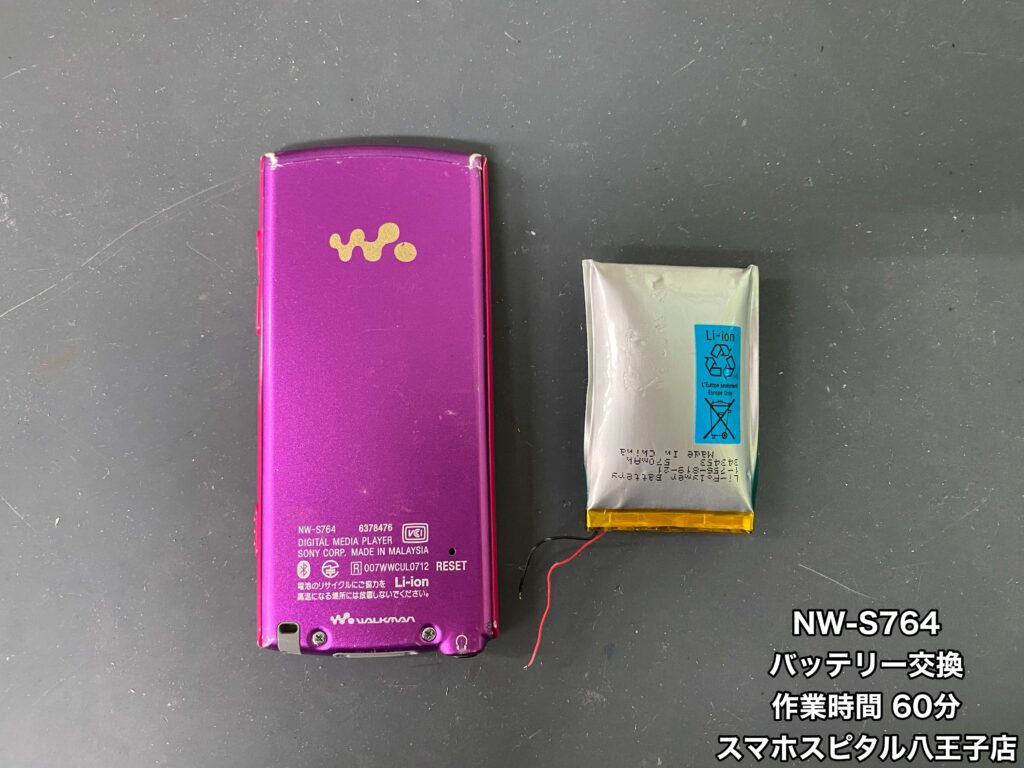

修理完了です✌︎
