ゲームボーイポケットをお持ち込みいただきました。

画面の劣化で縦に線が入って少し見にくいので交換してほしいとのことです。

今回はips液晶に交換します！！

ips液晶にすると明るくキレイに映るのでめちゃくちゃ快適になります！！

〈このブログはスマホスピタル八王子店で行った修理です〉

修理前の状態

修理前状態を動画で記録してあるのでご覧ください↓↓↓↓↓

動きなどに問題はなくゲームができないことはありませんが

角度を変えたりすると画面が見えにくく縦線が気になってゲームに集中できません…

早速ips液晶に交換していきます！！

修理費用と時間

ゲームボーイポケット　ips液晶交換

修理費用：税込15,000円前後

※パーツの仕入れ値によります

※2025年11月22日現在の価格

作業時間：約90分

※混雑状況によって作業時間お時間前後いたします

※パーツの仕入れに10日〜15日前後お時間をいただきます

修理難易度

修理難易度　★★★☆☆☆

少しノウハウがある方なら作業はさほど難しくありません。

液晶の位置決めが一番のポイントかと思っております。

※パーツによりズレがあるので取り付ける前にしっかり確認が必要です。それでも少しズレますけど…

修理の様子

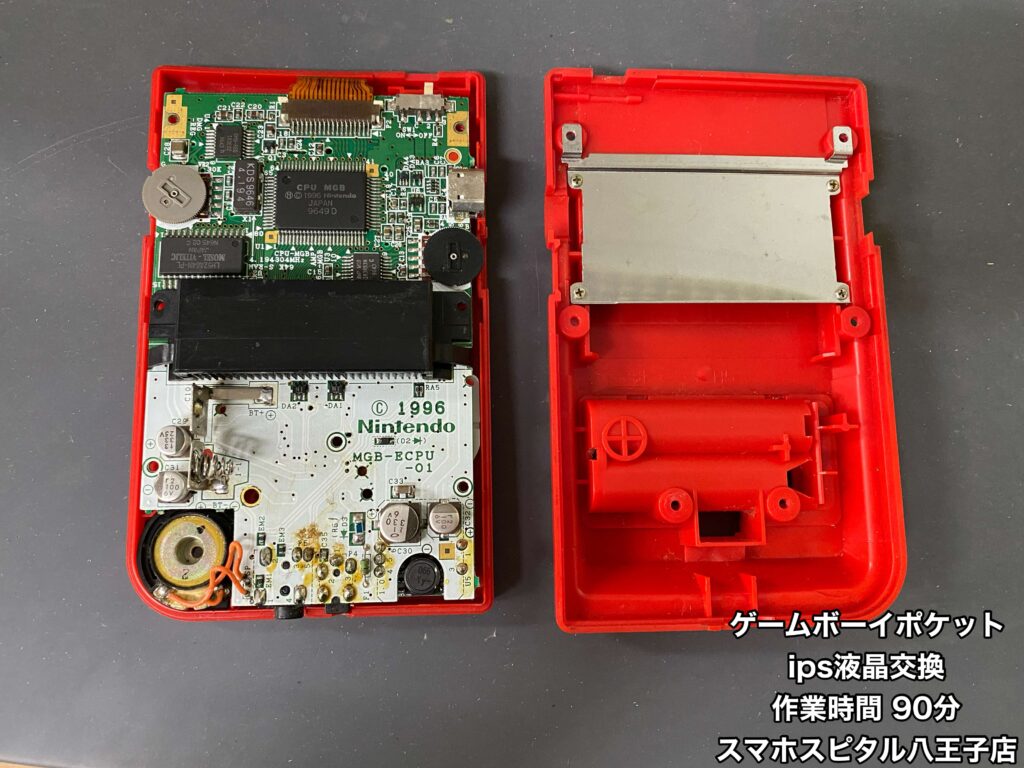

背面から分解します。背面カバーはネジを取り外してパカっと開けます。

▲Y字ネジが6箇所あるよ

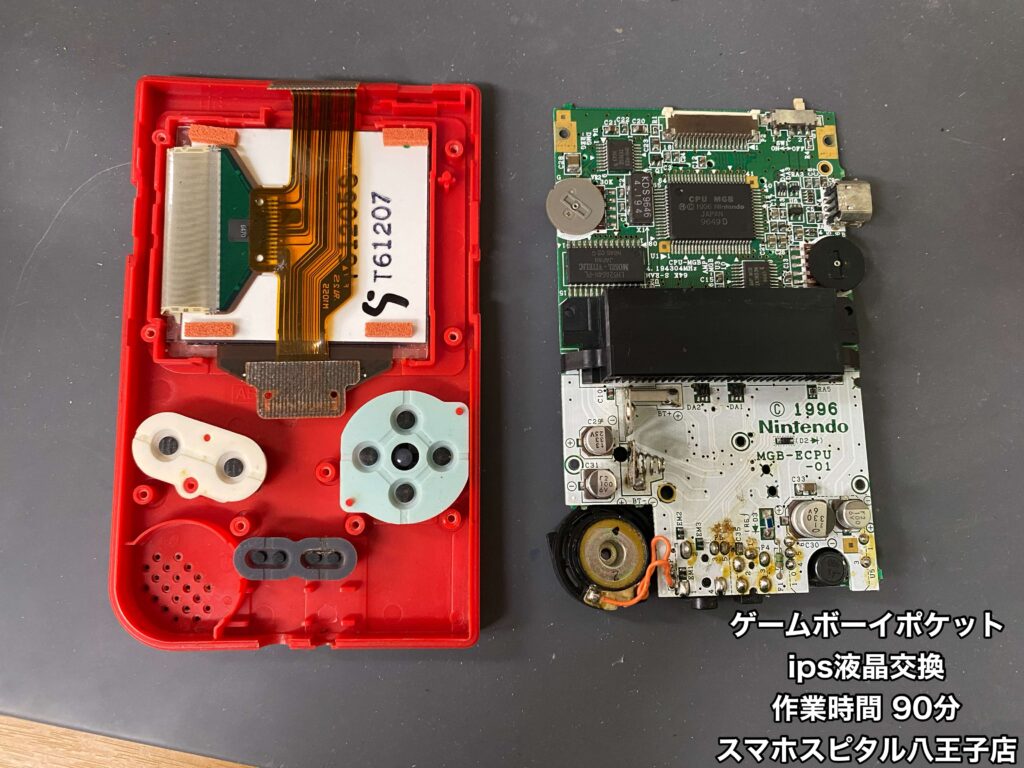

基板を取り外します。基板もネジで固定してあります。

▲ブラスネジが3箇所

ここで新しいパーツ登場！！！

これがips液晶のパーツです↓↓↓↓↓

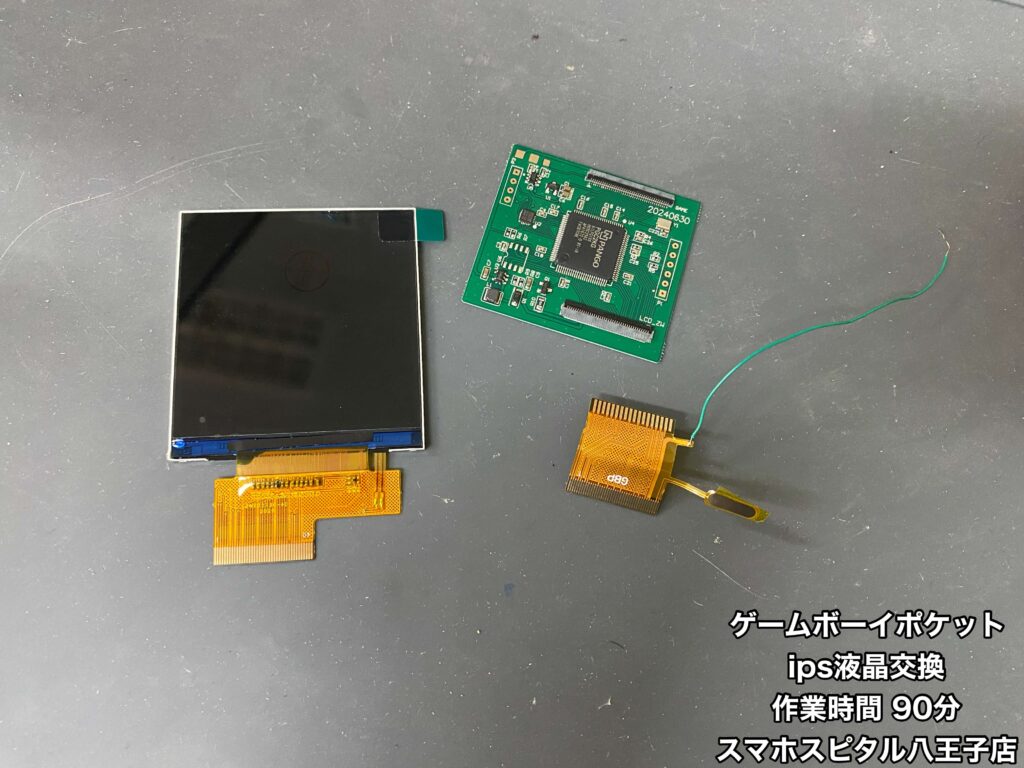

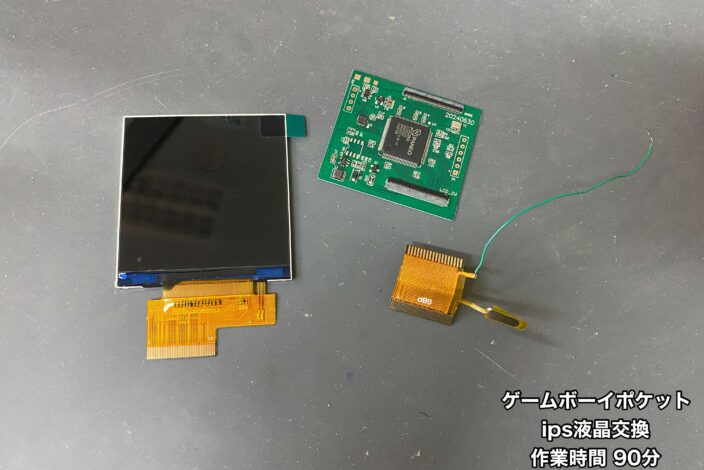

▲ips液晶と基板とフレキケーブル

当店で取り扱うパーツは非純正品のため純正フレームにうまくハマりません…

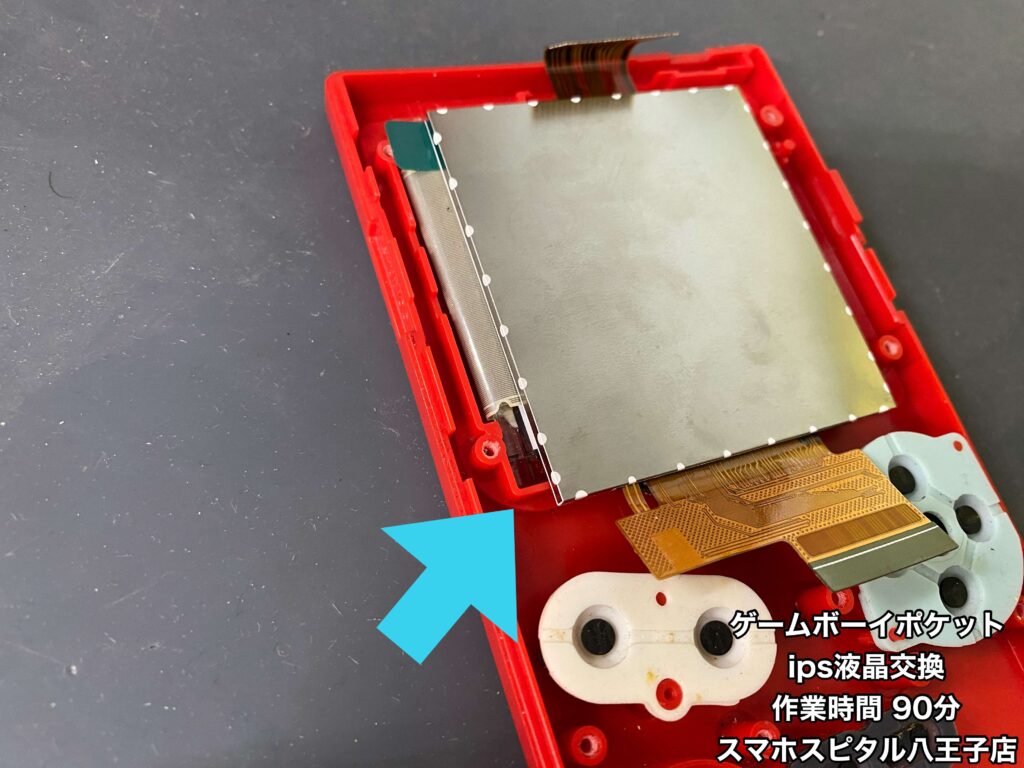

▲純正フレームを使用する場合は少し加工が必要（青矢印のフレームを削る）

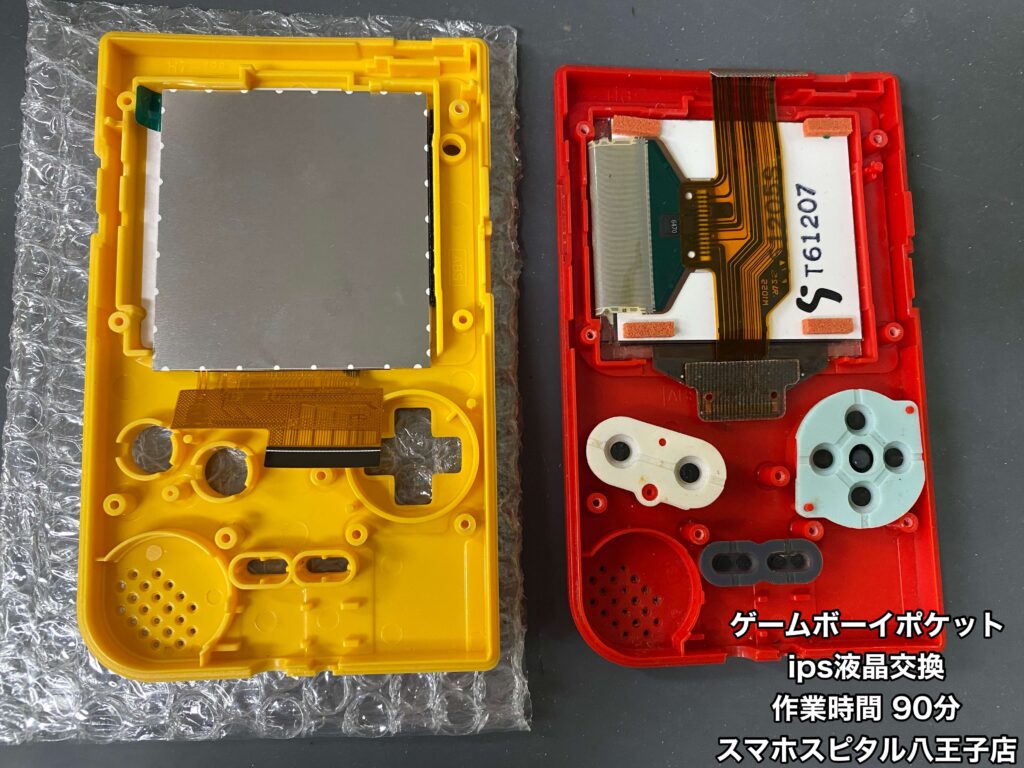

今回はこちらの黄色いフレームにips液晶とお持ち込みいただいた端末の基板を移植します。

▲純正フレームより一回り大きい

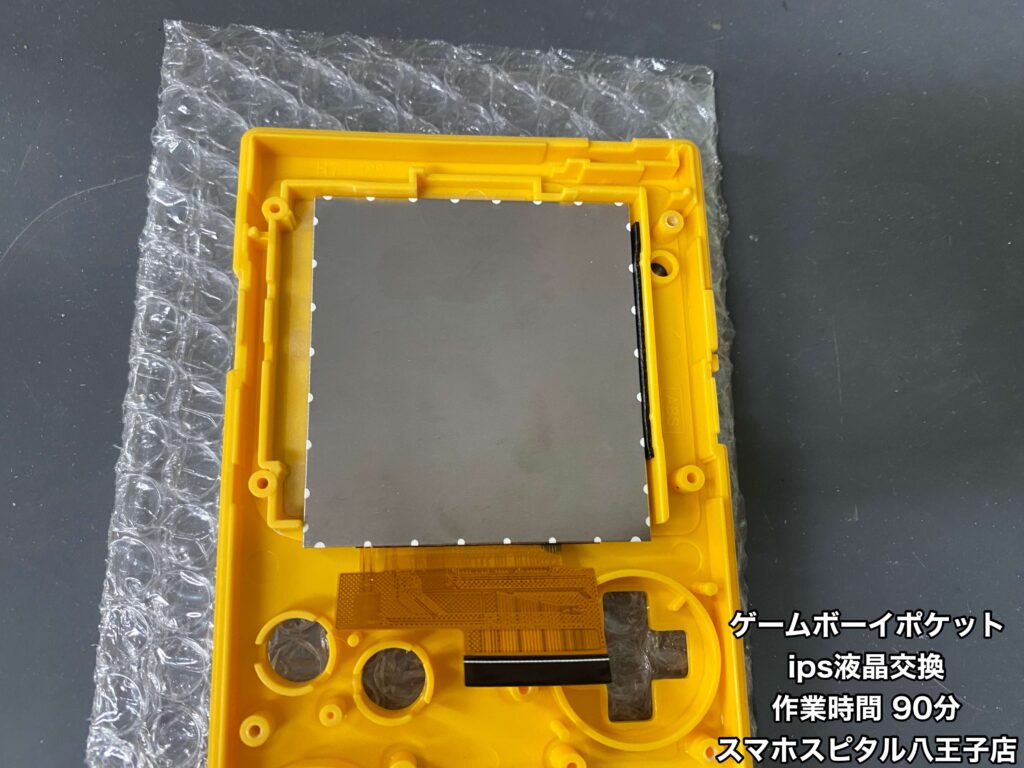

液晶の位置決めをして取り付けます。

▲液晶と画面の間にホコリが入らないように

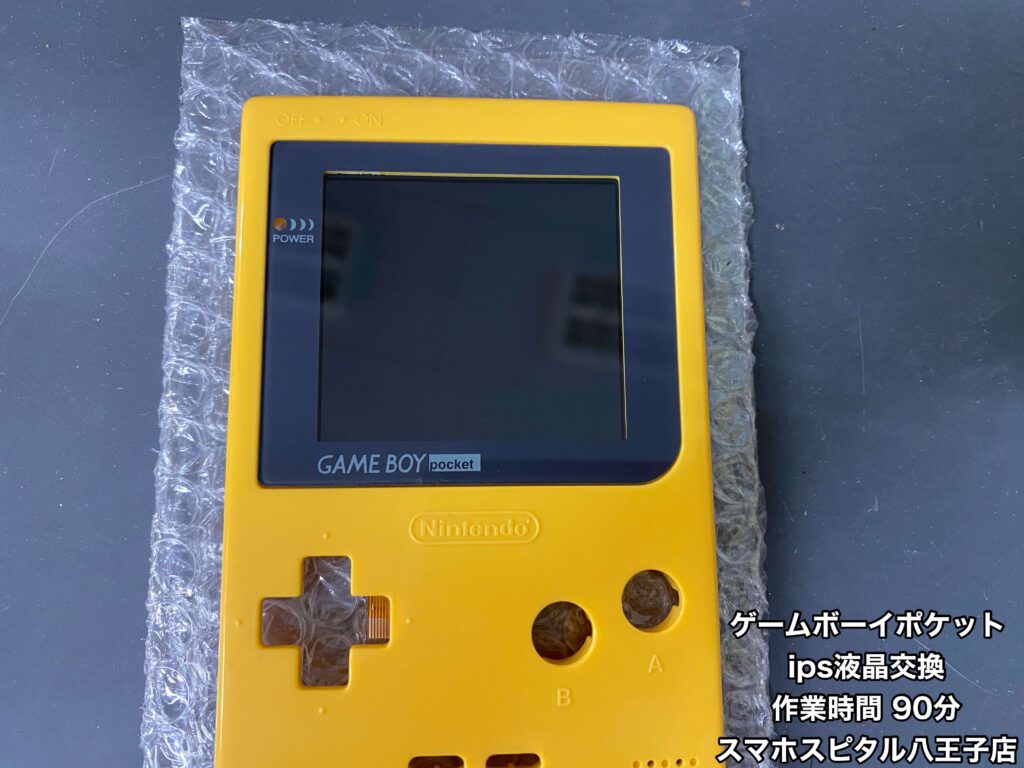

問題なくキレイに取り付けることができました！！！！！

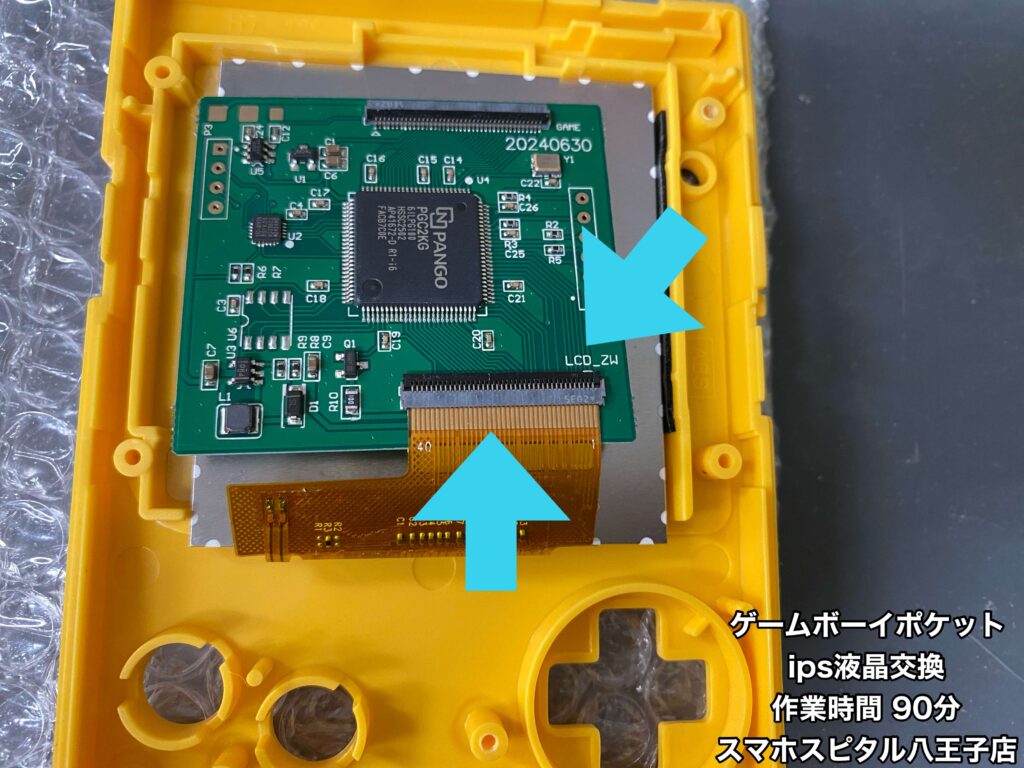

次にips液晶の基板を取り付けていきます。基板の上下の向きに注意！！

▲LCDと記載がある方に液晶のケーブルを差し込む

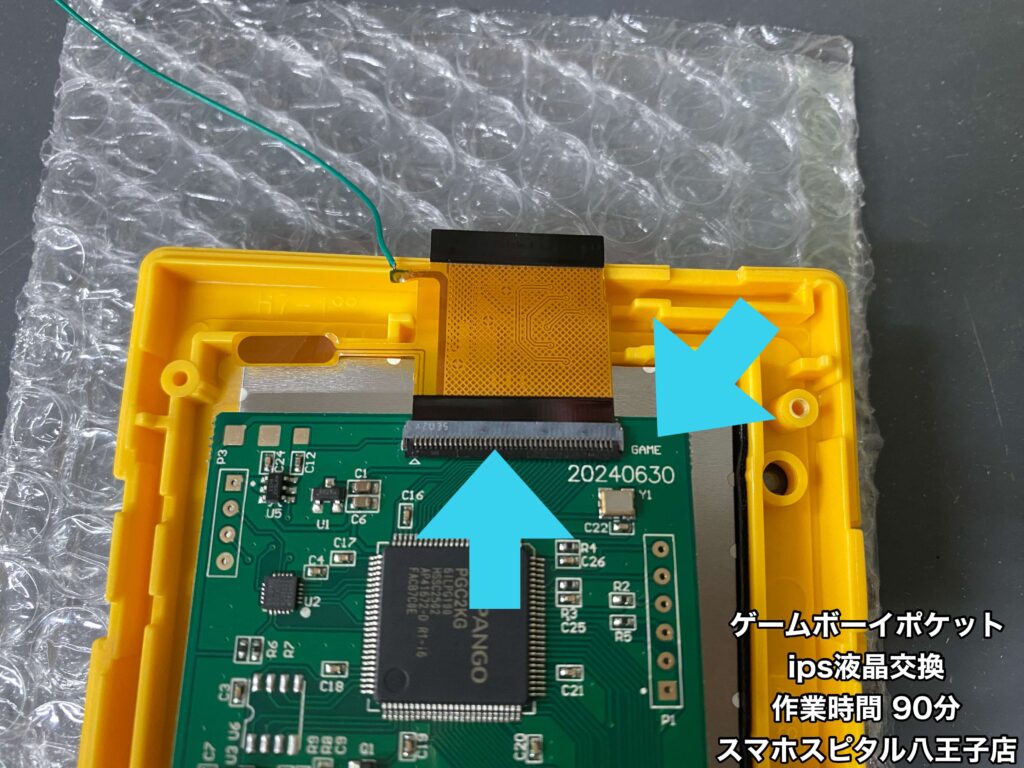

ips液晶のフレキケーブルを基板の上側に差し込みます。

▲GAMEと記載がある方へ。緑の配線が上になるように写真の向きで

ボタンを入れ、お持ち込みいただいた端末から取り外した基板を取り付けたらフレキケーブルと基板を繋ぎます。

フレキケーブルのタッチセンサーは画面側のフレームに貼り付けます。

▲ボタンの押し心地チェックもしてね

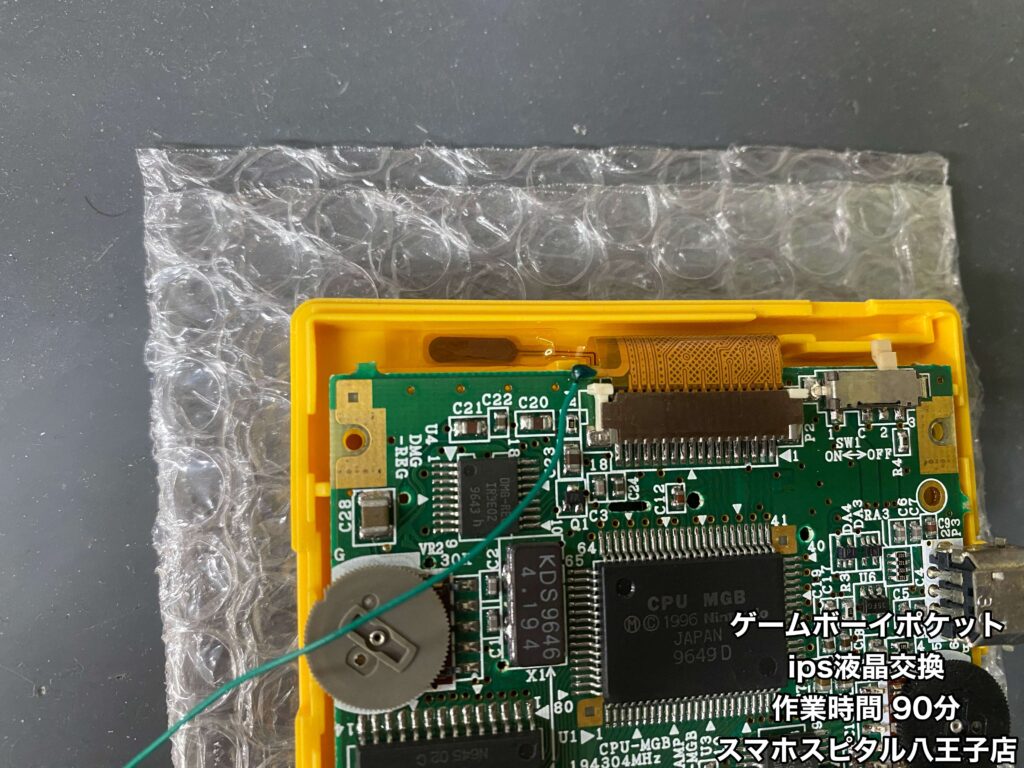

フレキケーブルの緑の配線をハンダ付けします。

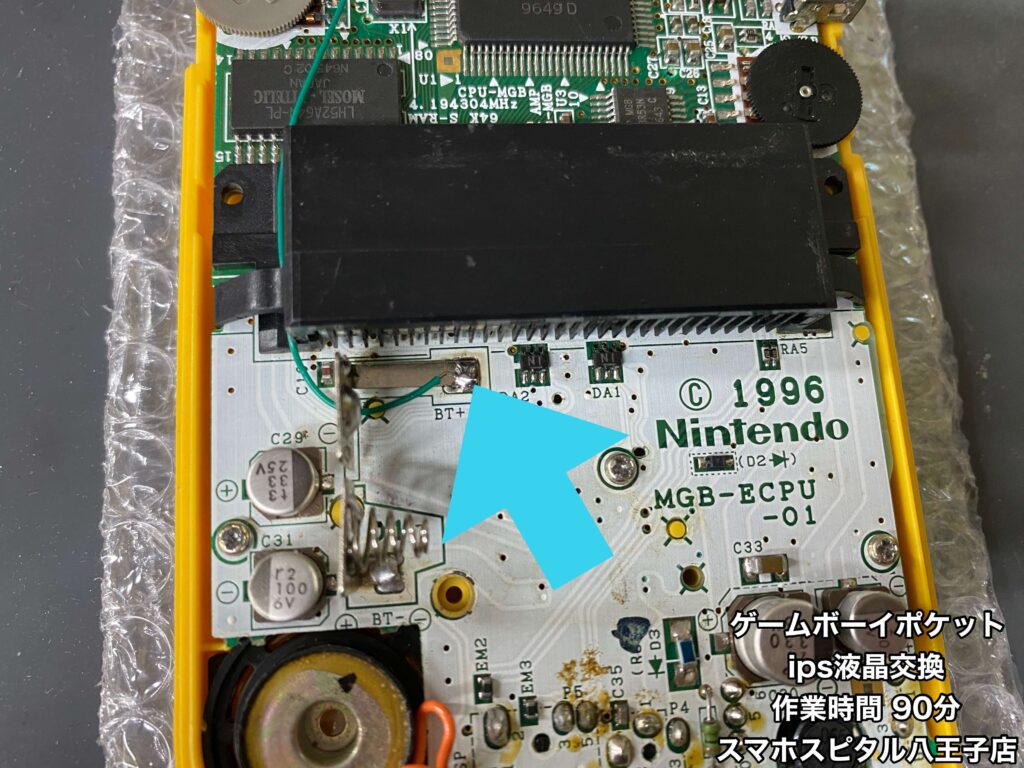

▲配線は青矢印の位置でハンダ付け

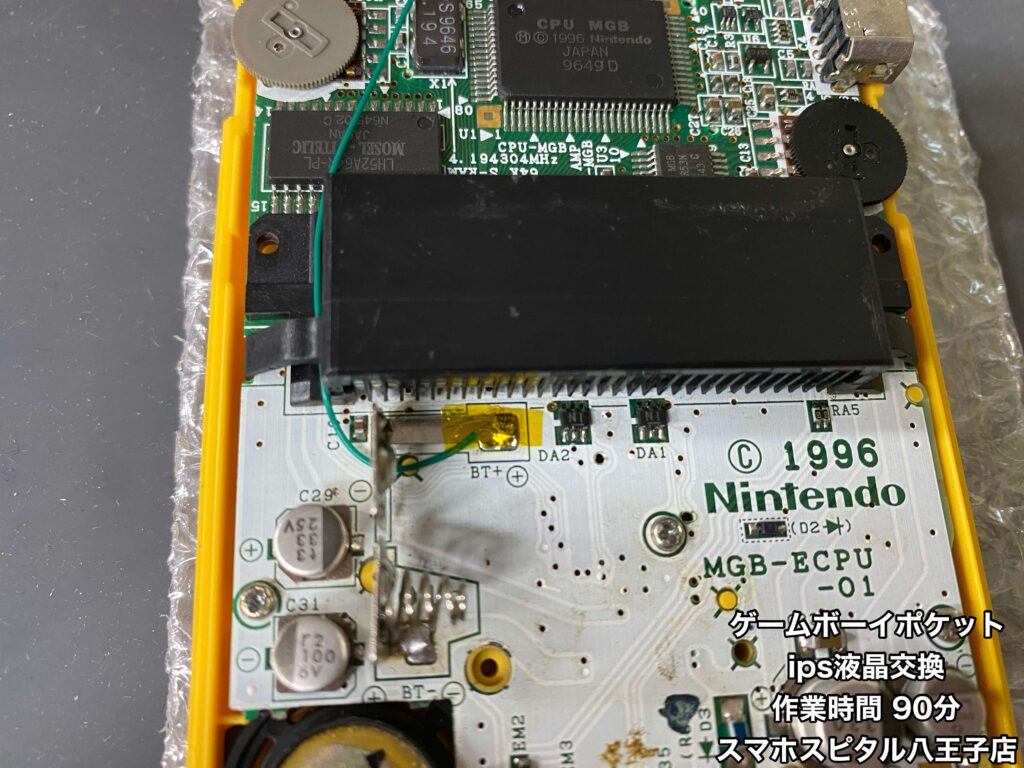

変なところで通電してショートしないように絶縁シートを貼ります。

▲しっかり絶縁！！！！

背面カバーを閉じて動作チェック！！！

液晶がめっちゃキレイに映るようになりました！！

タッチセンサーも問題なく反応して明るさ調整も可能です！！

修理完了です✌︎
