BASIO4 KYV47 のドックコネクター交換ご依頼をいただきました！！

「充電しようとしても前から調子が悪い」とのことです。

端末は買い替え済み！！

・バックアップ取っておらず、データが欲しい

・直ればサブ機として使いたい

ご要望にお応えできるよう、端末の動作確認をして修理を行なっていきます！！

〈このブログはスマホスピタル八王子店で行った修理です〉

修理前の動作チェック！！

当店は修理前に必ず動作チェックし端末の状態を確認してから修理に入ります。

今回は充電の調子が悪い端末なので充電周りのチェックは念入りに！！

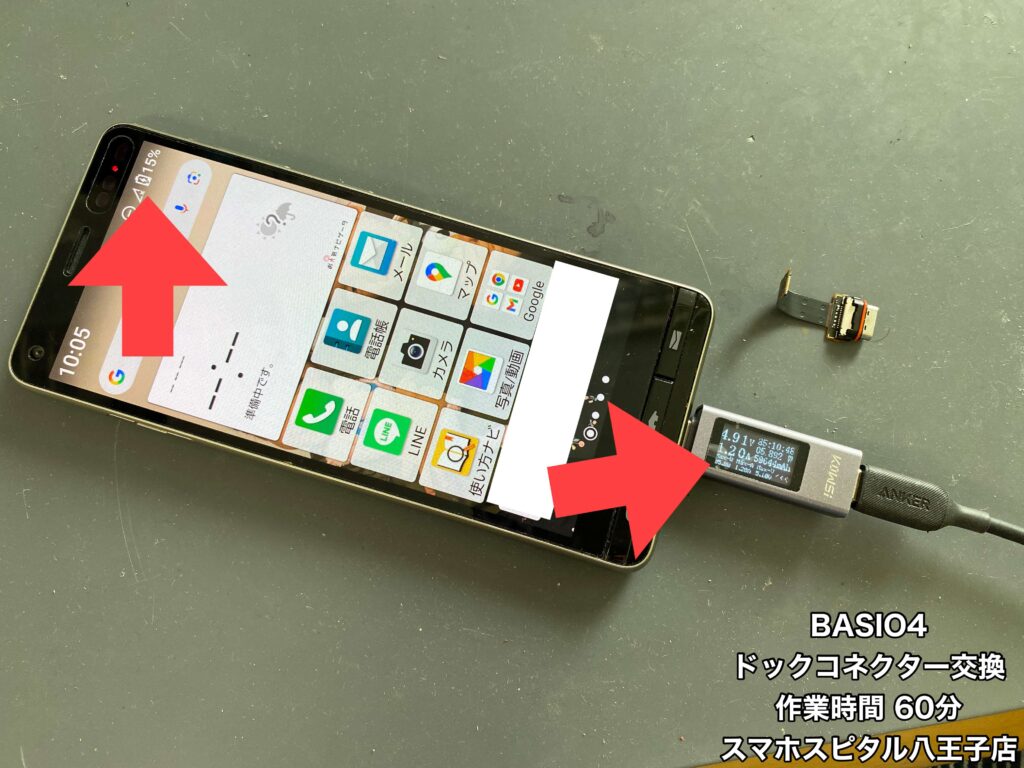

電流測定を繋いで電流が流れるか確認…↓↓↓↓↓

電流測定に何も映りません…

充電マークも付いてません…

電流が流れず充電できていないということです！！

この状態はドックコネクターを交換していきます！！

修理費用と時間

BASIO4 　ドックコネクター交換

モデル番号：KYV47

修理費用：税込12,800円

作業時間：約60分

※2025年10月17日現在の価格

※混雑状況によってお時間前後いたします

修理難易度

修理難易度　★★☆☆☆☆

背面から分解を行う端末。

背面は比較的かんたんに外せます♪

サブボードの左下がシールで固定されているので温めながら分解してください。

修理の様子

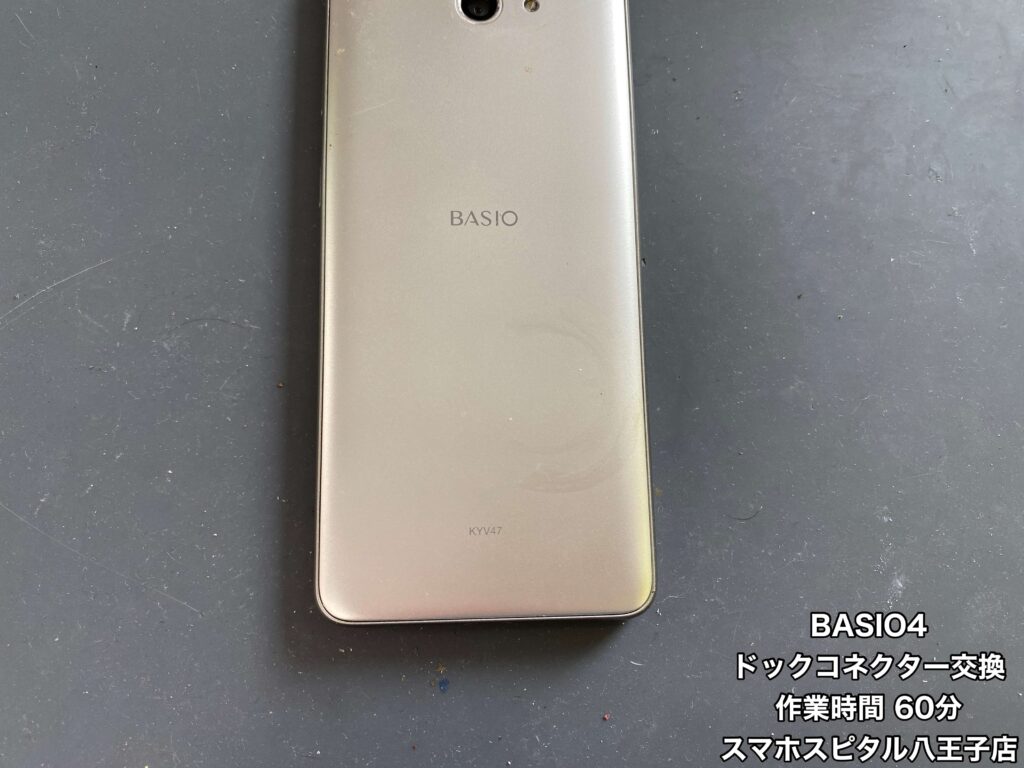

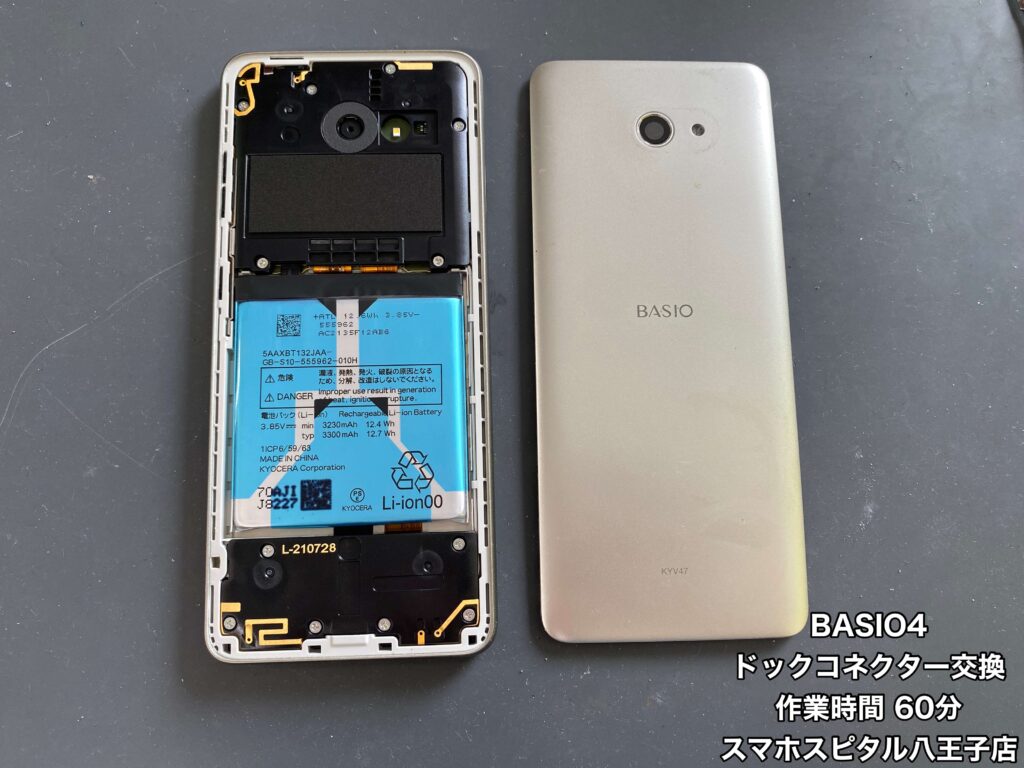

背面から分解します。背面はプラスチック製でヘラやピックを使用して取り外します。

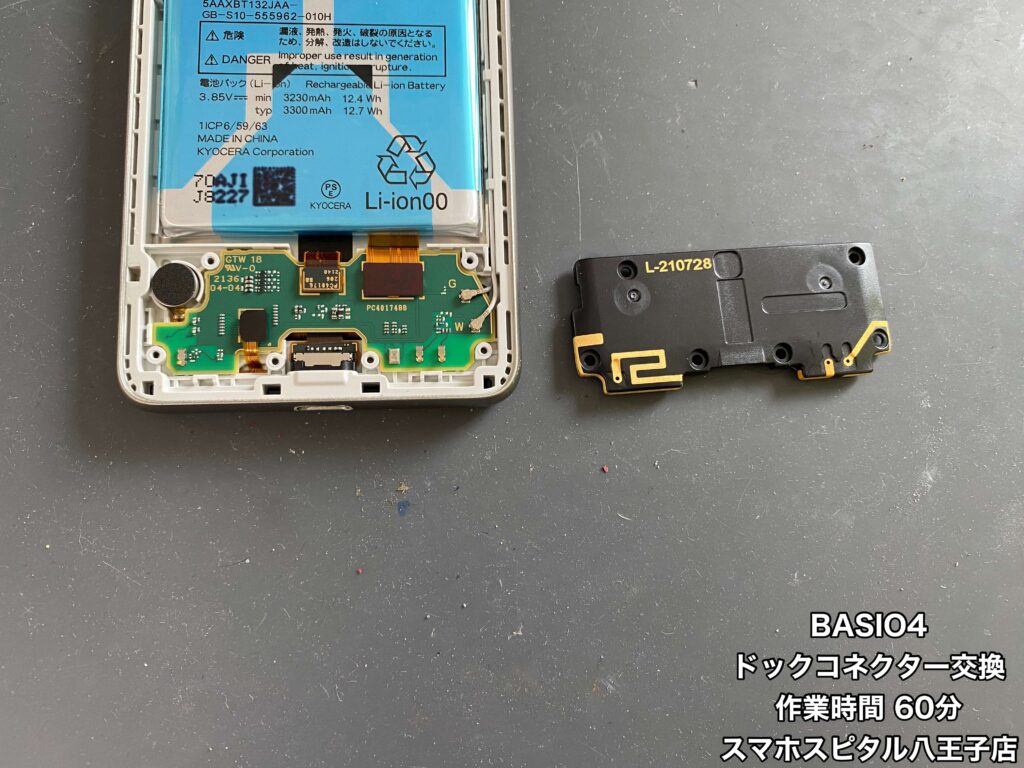

端末の下部にドックコネクターがあるので内部フレームを取り外します。

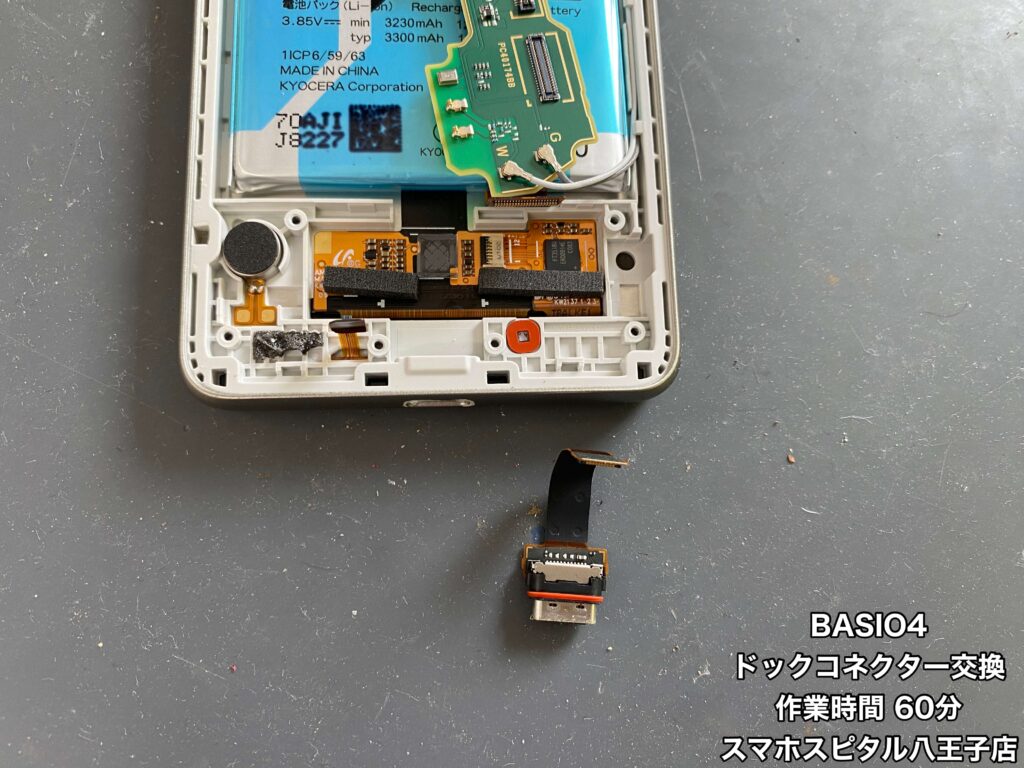

基板に繋がっているケーブルと外し、本体フレームから基板をズラしてドックコネクターを取り外します。

▲基板と繋がっている白い配線はそのまま作業しましたが取り外しても問題ありません！！

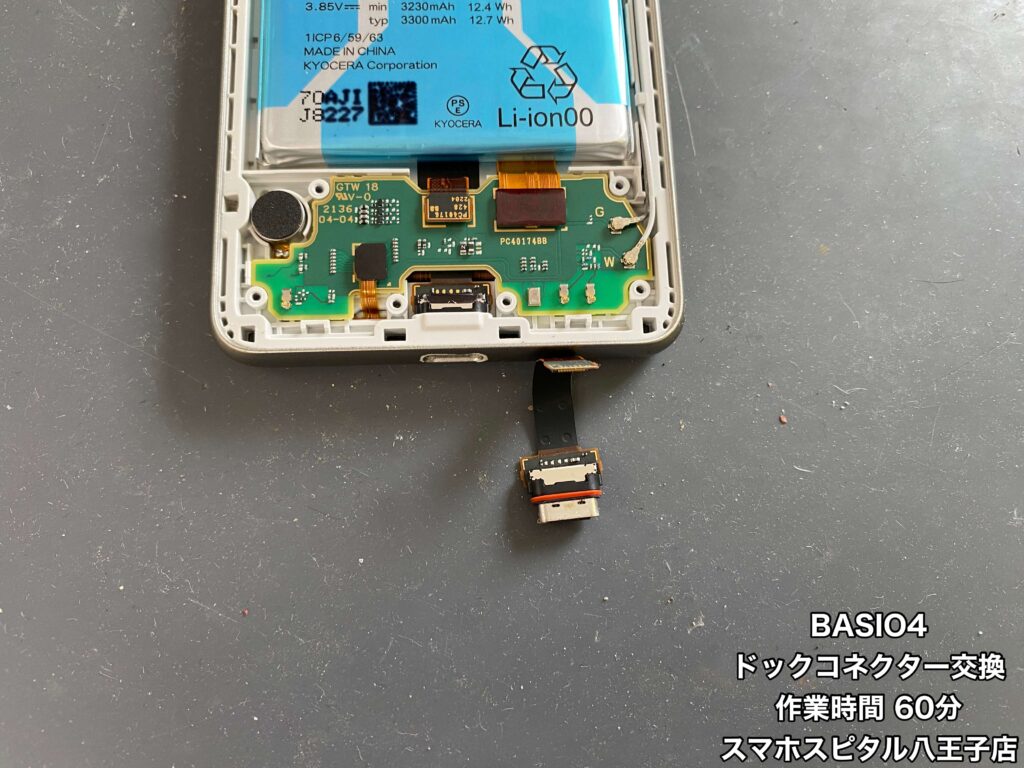

新しいパーツを取り付け、基板を元に戻してケーブルを繋ぎます。

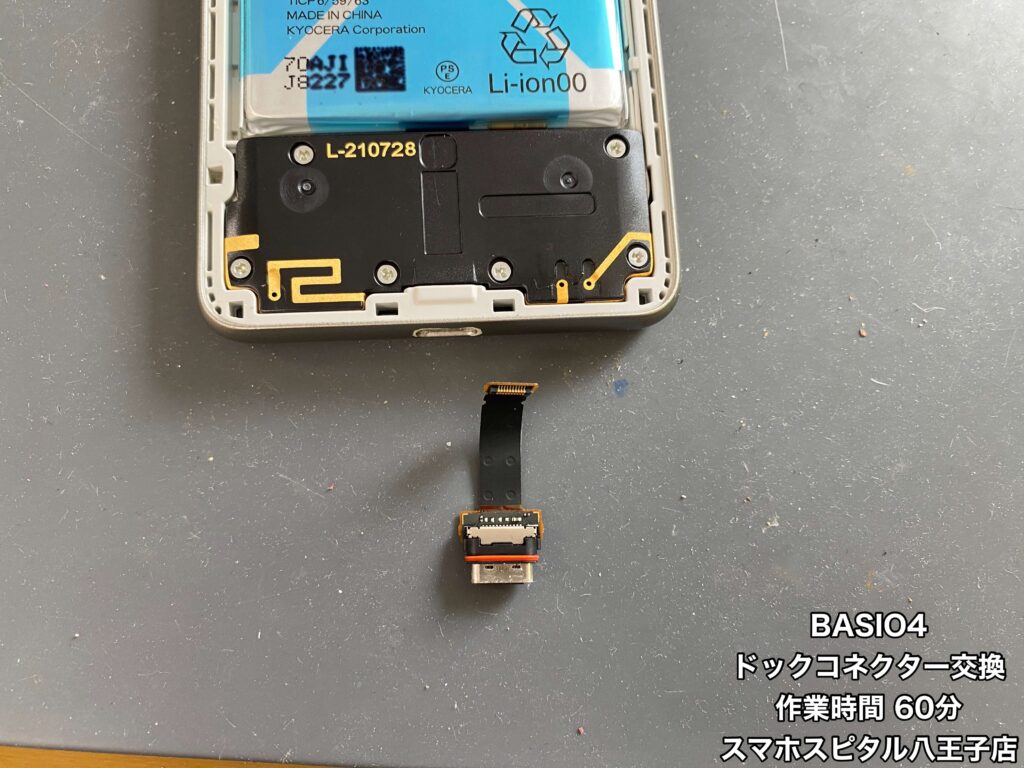

黒い内部フレームも元に戻します！！

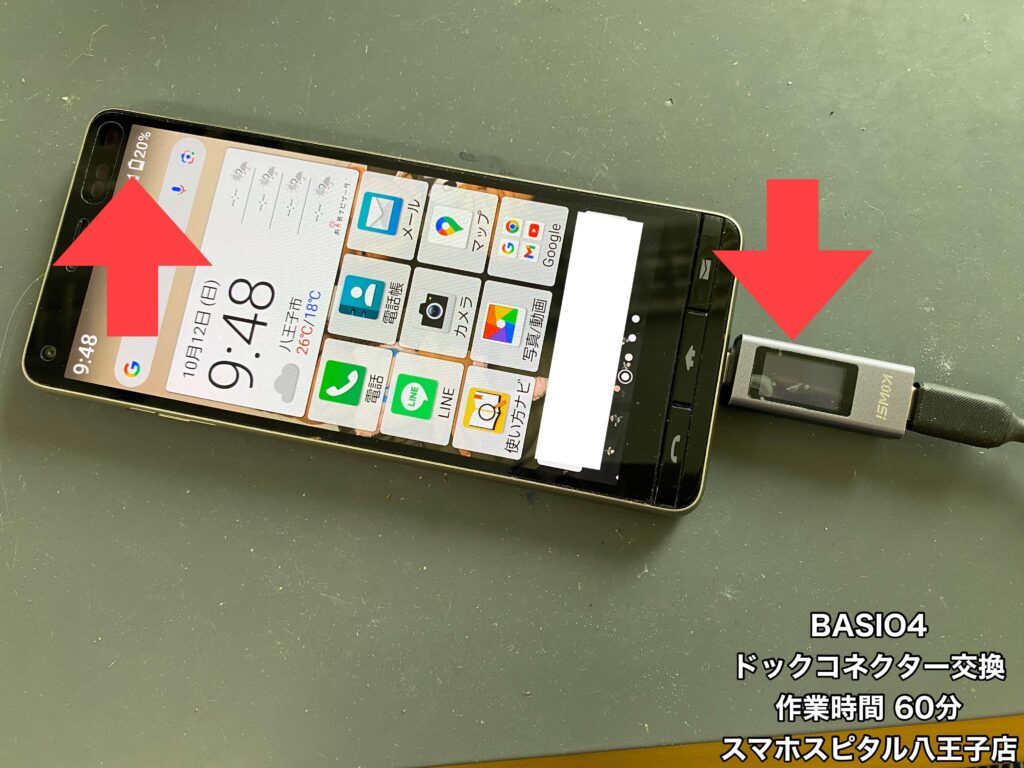

背面も閉じて電流測定を繋いで電流が流れるか確認…↓↓↓↓↓

電流測定の画面が映って電流が流れています！！

充電マークも付きました！！

しばらく充電器に繋いで様子を見ましたがしっかり充電できること確認できました。

データもそのままなのでデータ移行も問題なく行えますしサブ機としても使用できます！！

修理完了です✌︎
