ドックコネクター交換修理(充電口)
充電口の調子が悪く充電できないiPad Air第4世代の修理をご紹介。【スマホスピタル八王子店】
iPad Air 第4世代の充電が出来なくなったため修理へ!
Contents
iPad Air4の充電口はType-C(USB-C)
iPad Air3まではLightning端子が搭載されていましたが、iPad Air4からはType-Cの端子へ対応となりました。
iPad ProシリーズでもType-Cへ対応したモデルが増えていますが、コストを押さえるためか、パーツが異なります。
iPad Air4では基板にハンダ付けされた充電口パーツになります。iPad Air5でも同様にハンダ付けされたパーツとなります。
iPad ProシリーズではType-Cモデルではコネクタ式で差し込みが簡単に出来ます。
ちなみにですが、iPad AirとiPad Proシリーズでは転送速度が異なります。
ipad Air4はUSB3.1 Gen1
iPad ProはUSB3.1 Gen2
と別れています。
iPad Air4情報・修理料金など
充電口が故障し充電出来なくなったiPad Air4の修理へ
充電口は本体基板にハンダ付けされているため、基板を外す必要がございます。
まずは、画面を外し基板に取り付いたパーツのコネクタを外します。
![](https://smahospital.jp/content/uploads/sites/104/2023/11/8b09ea7f2d33eaac272f1cf1cab83b1a-1024x768.jpg)
基板はテープで固定されているため、温めてから取り外します。
また、充電口パーツも、セルラーモデル・Wi-Fiモデルによってパーツが異なります。
細かなことに、パーツの色:白色・黒色がございます。
![](https://smahospital.jp/content/uploads/sites/104/2023/11/a1391ffe38059fdaca0cc34391058619-1024x768.jpg)
はんだごてを使い基板に取り付いたドックコネクターパーツを取り外します。
![](https://smahospital.jp/content/uploads/sites/104/2023/11/3b9be81ccc660f124b2619e2ce11200f-1024x768.jpg)
新しいドックコネクターを取り付けます。
合計63本の接点があり、全てつなげる必要があります。
![](https://smahospital.jp/content/uploads/sites/104/2023/11/bb75dbc0d84add1c462e737d7a672648-1024x768.jpg)
再び本体へ基板を取り付け、外したパーツを取り付け充電チェックを行います。
充電チェック後、問題がなければ画面を圧着し修理完了となります。
スマホスピタル八王子店では、iPadのどのシリーズでも充電口の修理にご対応しております。
充電口以外にも、画面交換やバッテリー交換、水没復旧修理や基板修理にもご対応しております。
iPadで不具合や故障などございましたらお気軽にご相談下さいませ。
お問い合わせや郵送修理方法についてはこちらをご覧くださいませ。
![](https://smahospital.jp/content/uploads/sites/104/2024/07/c73ab2dd7fb3b42e6eb5f10c97f52888.jpg)

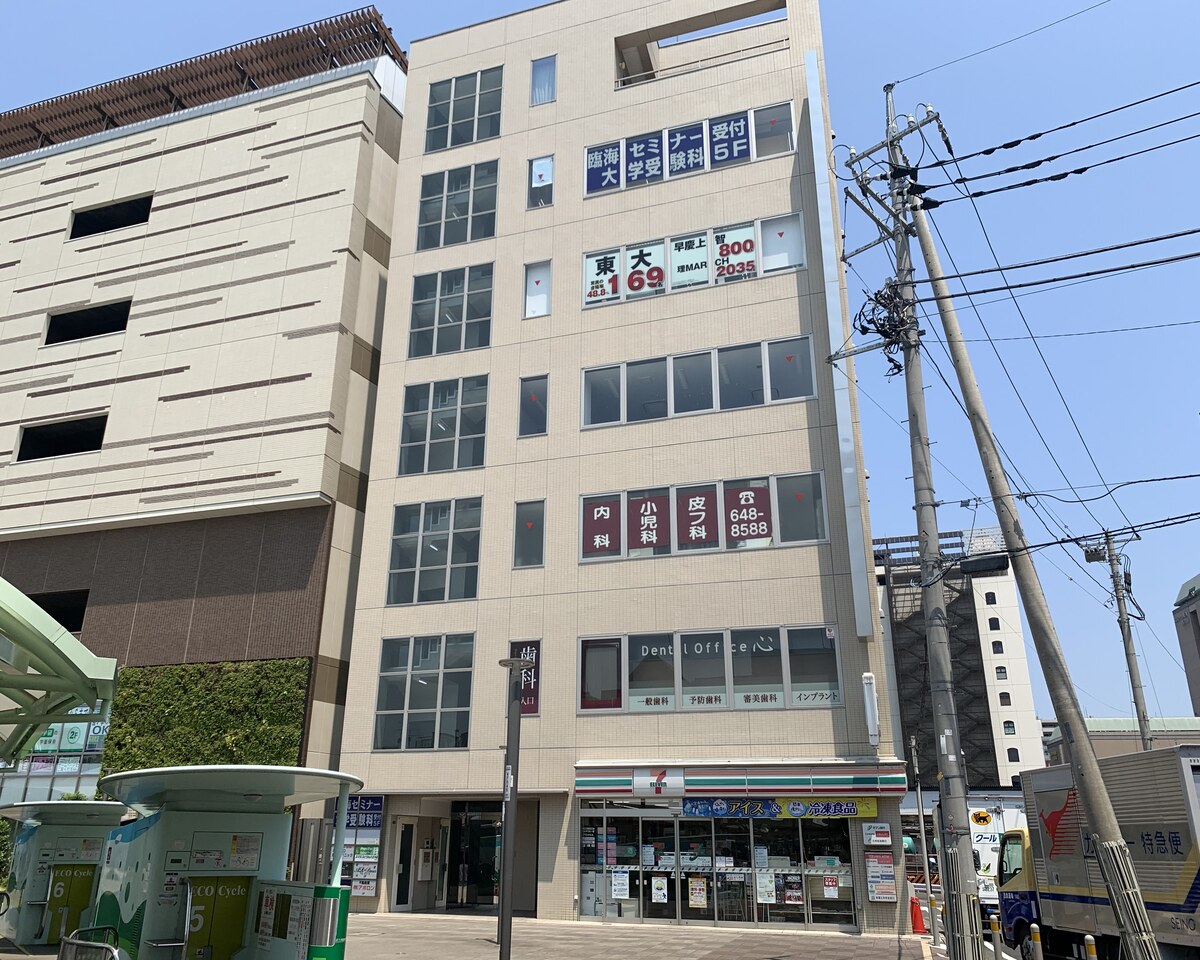

- 住所
-
