ドックコネクター交換修理(充電部分)

スマホスピタル和泉府中 【基板修理】Xperia XZ Premiumでほぼ起こる基板コネクタ破損の充電不可、基板コネクタ交換で充電可能に!

和泉市よりXperia XZ Premiumの

充電不可の修理ご依頼です。



このXperia XZ Premiumという機種は

構造上、充電口のドックコネクタを

接続する基板側のコネクタのはんだが

非常に剥がれやすく、そのはがれによって

充電不可になるという欠陥があります。



基板側のはんだ剥がれや破損については

ドックコネクタの部品を交換しても改善しないので

基板自体の修理が必要となります。



しかし、基板の修理となると対応しているお店は

ほぼなく、対応していても別拠点での修理となるので

1週間ほどの日数と費用は3万ほどとなります。



当店では全てとはいきませんが

一部の基板修理は店内修理に対応していて

今回のXperia XZ Premiumもその1つです。



基本的には即日返却で費用もお安くなっていますので

他店でXperia XZ Premiumの修理不可と診断された方も

お気軽にご相談下さいね





早速基板の修理に進みます。

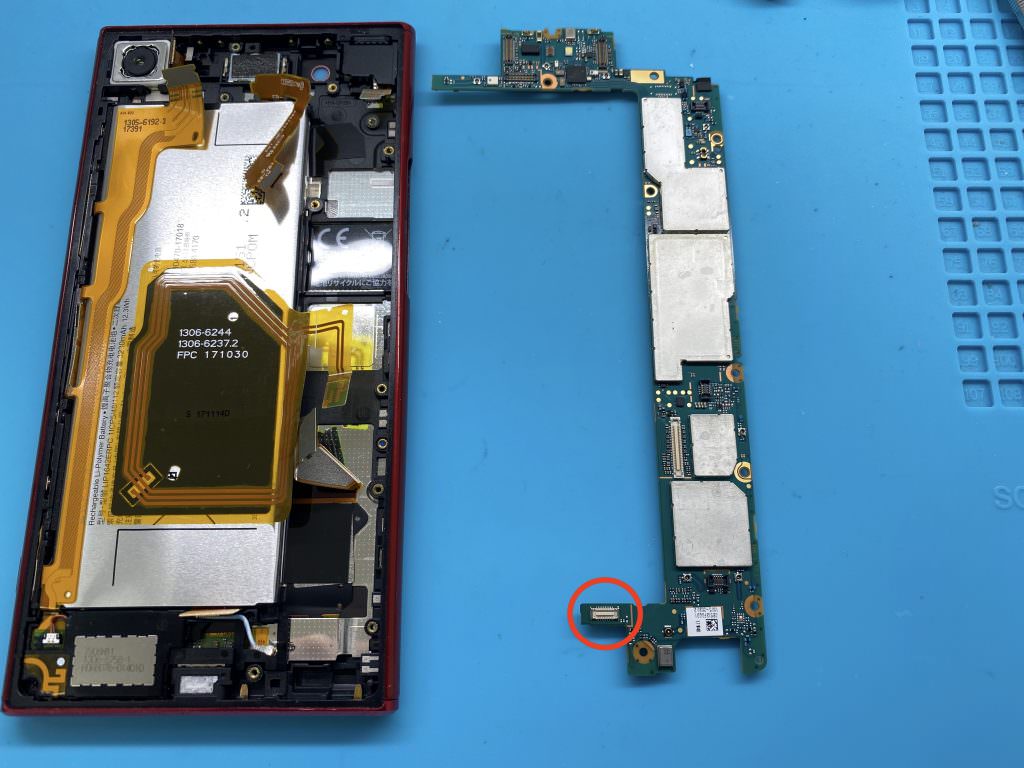

まずは本体から基板を取り出します

Xperia XZ Premium 分解

赤く囲っている部分が充電口である

ドックコネクタを接続する部分です。

今回はここが充電不可の原因となっていました。





ほとんどの場合、ただのはんだ剥がれなら

はんだを再溶接すれば改善しますが

今回はコネクタのピン自体のグラ付きがあったので

念のためコネクタ自体の交換修理になりました。

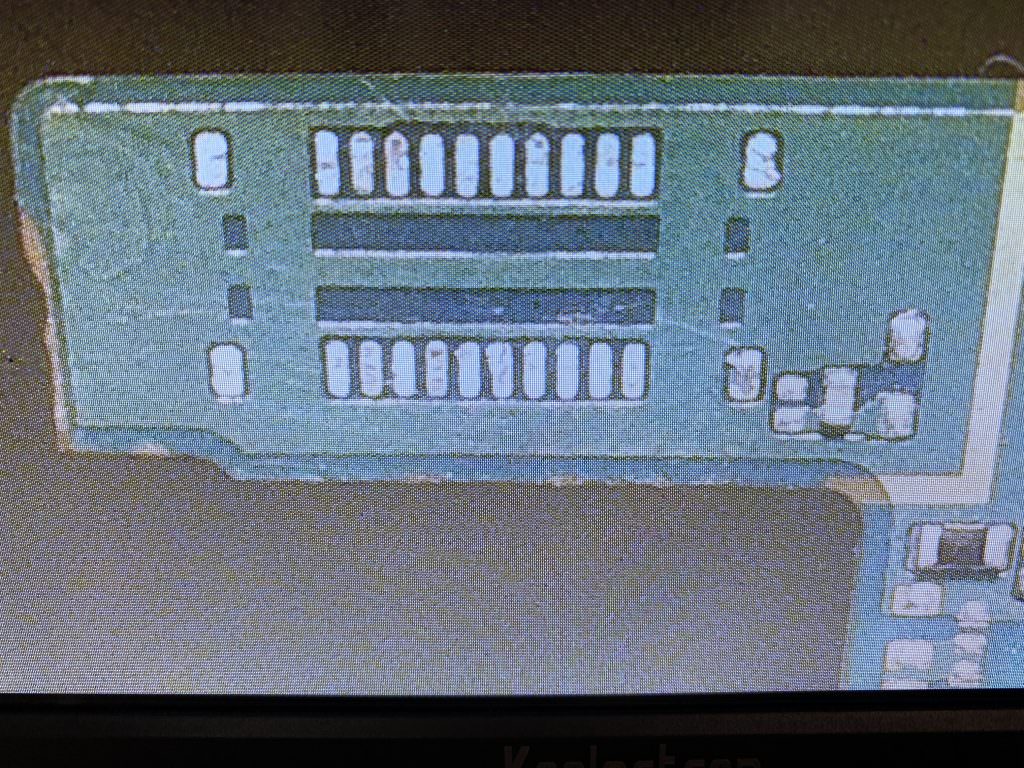

Xperia XZ Premiumのコネクタを取り外しました

Xperia XZ Premium 基板コネクタ交換

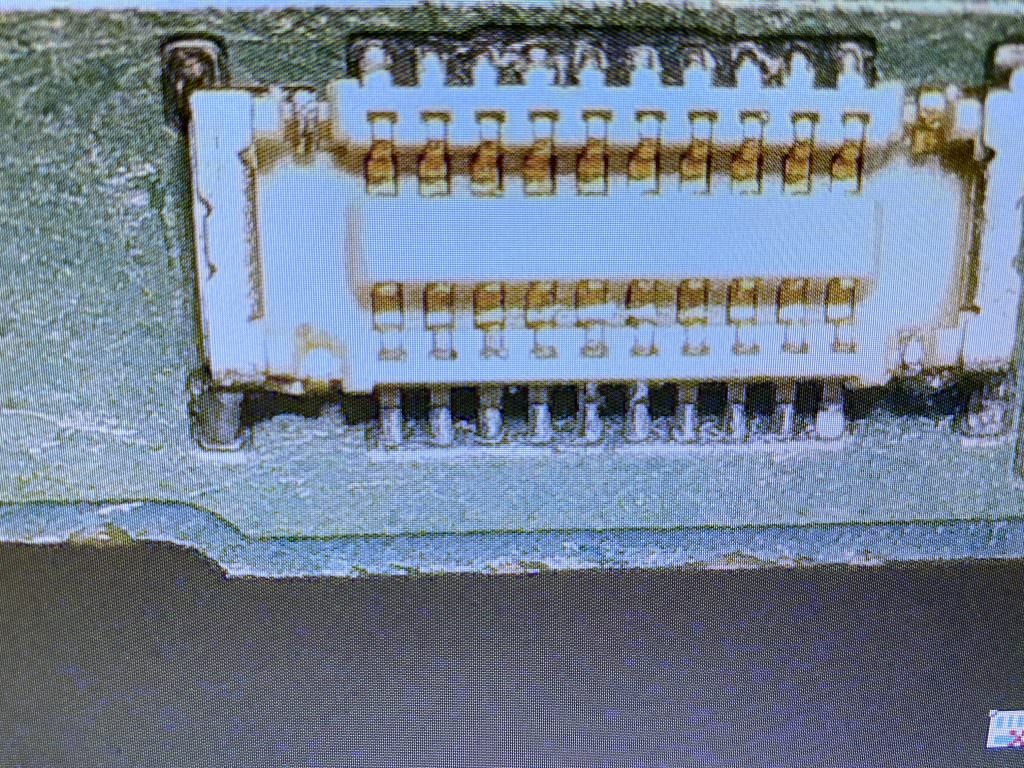

顕微鏡を通しての画像なので少し荒いですが

新しいコネクタを取り付けた状態です。

この時隣のピンのはんだがくっつかないようにしないと

正常に充電ができないどころか新たな故障の原因になってしまいます。

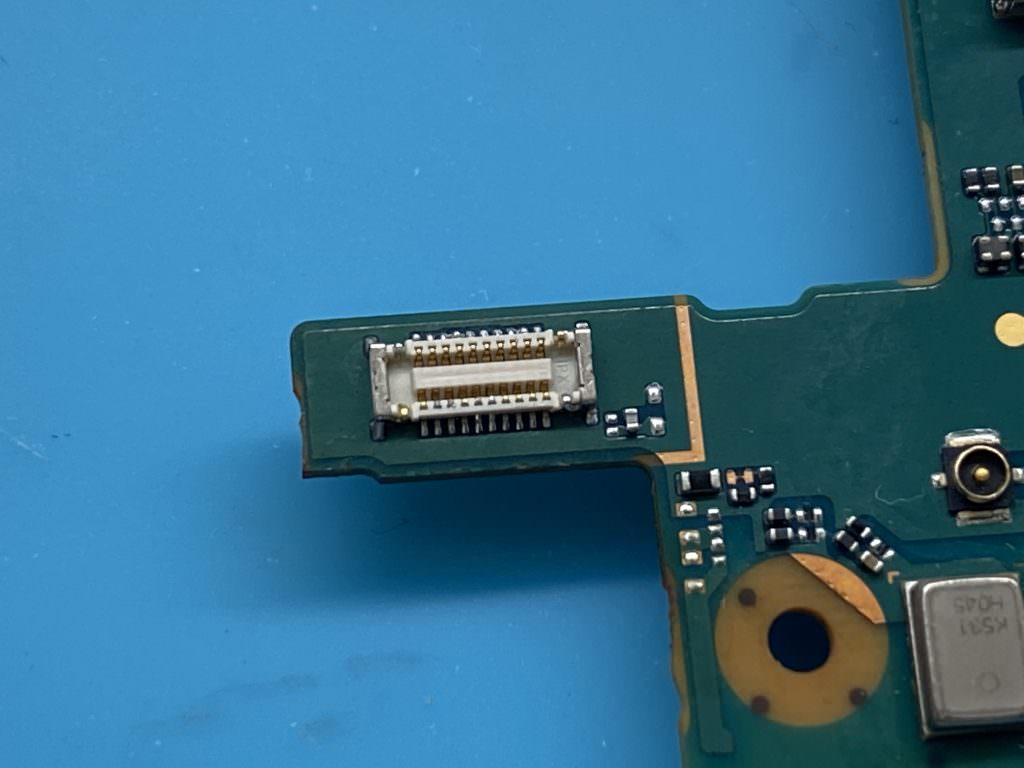

Xperia XZ Premium 基板コネクタ交換





フラックスを洗浄しきれいになりました

Xperia XZ Premium 充電基板コネクタ 故障

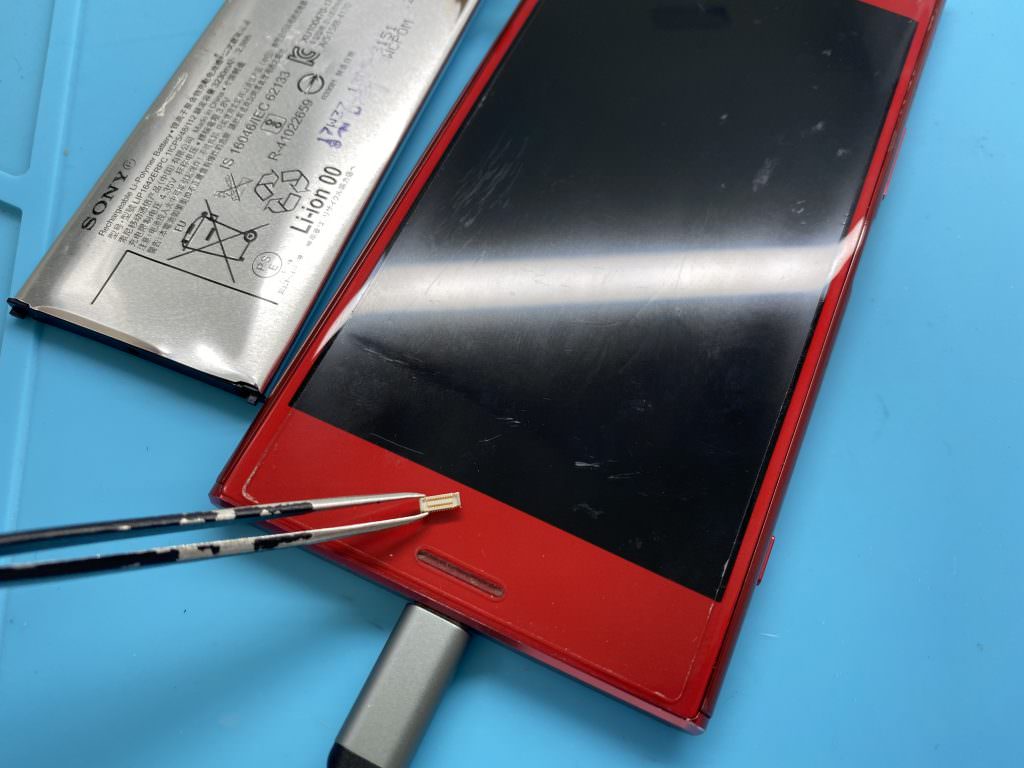

今回は一緒に膨張バッテリーの交換も

ご依頼頂いていました。

Xperia XZ Premium充電基板コネクタ 交換修理

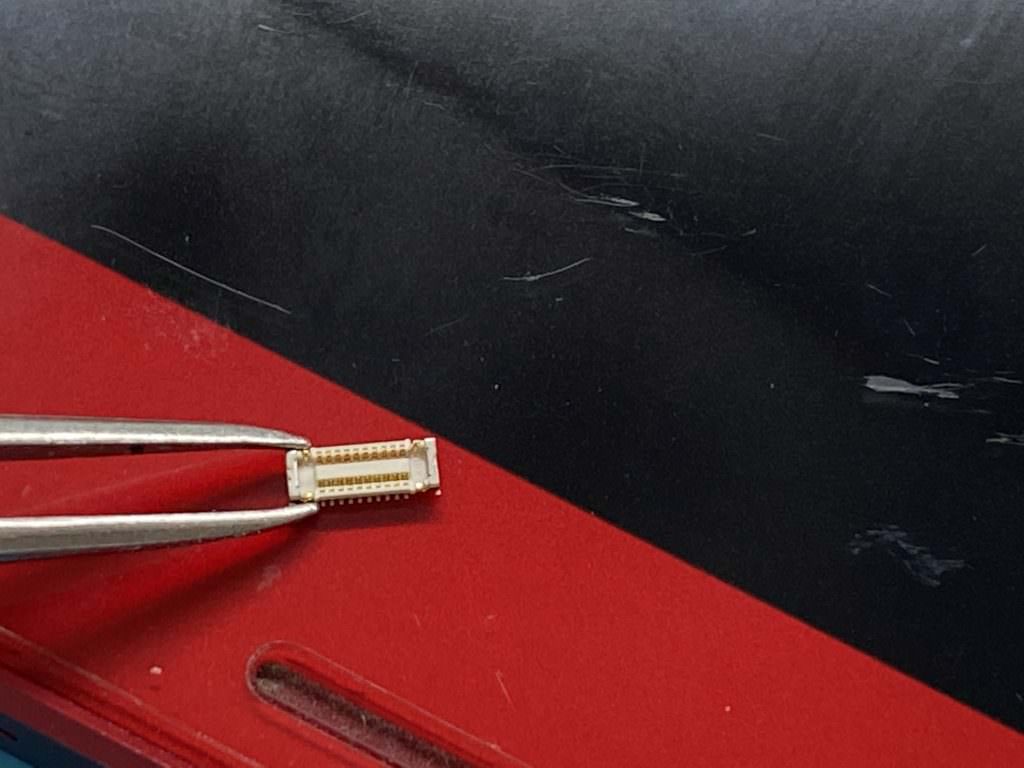

交換したコネクタはこんなに小さいんです。

Xperia XZ Premium 充電基板コネクタ 交換修理



もしお使いのXperia XZ Premiumが充電できなくなったら

Xperia XZ Premiumの基板修理にも対応している

スマホスピタル和泉府中にお任せ下さい!





Xperia XZ Premium 充電不可修理
