スマホスピタル広島本通 ゲーム機の液晶が映らない、液晶画面交換修理を実施しました。

Nintendo Switch 液晶画面交換修理について

今回は東区にお住いのお客様より、
お使いのNintendo Switchの上に物を落としてしまい、
ゲーム機の液晶が映らない状態になってしまったと、
スマホスピタル広島本通店に修理にお越しいただきました。

ゲーム機の液晶が映らない Nintendo Swithの状態の確認

まず、お持ちいただいた端末の状態を確認します。

ゲーム機の液晶

ゲーム機の液晶が映らないとのお話ですが、
確かに電源を入れてみると、
画面の中央が真っ暗な状態で、
全く映像が映りません。

特に画面中央上部あたりに打ち付けたような跡があり、
物を落としたとのお話でしたが、
この箇所に落として液晶が割れてしまった状況の様です。

ゲーム機の液晶が映らない Nintendo Switchの修理

では、改めてゲーム機の液晶が映らなくなった画面の修理を行います。

Nintendo Switchの端末は、
最初に背面側から分解の作業を始めます。

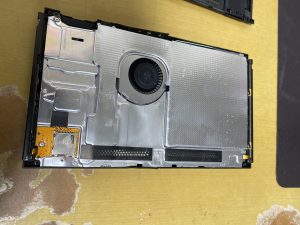

背面の黒いパネルを取り外すと、
次にヒートシンクプレートと呼ばれる、
排熱などに使用されるシルバーのプレートを取り外します。

ゲーム機の液晶

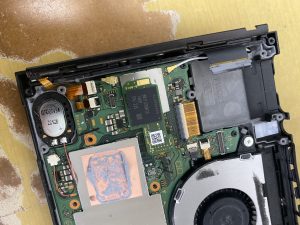

続いて端末中央で上下に伸びるヒートシンクを外し、
さらにゲームソフトを読み込むための、
ゲームカードトレイを取り外します。

また、このゲームカードトレイの下側に、
今回交換する液晶画面のケーブル等が基盤に取り付けられており、
ラッチを起こす等して取り外しを進めます。

ゲーム機の液晶

さて、これで背面側からの分解作業は完了となります。
続けて端末をひっくり返して、
液晶画面の取り外しに移ります。

ゲーム機の液晶

まず、タッチパネルであるアクリルのパネルを取り外します。
これは両面テープで接着されています。
その後、内部の液晶画面を本体からケーブルごと引き抜き、
新しい画面部品に交換を行い、組み立てを行っていきます。

ゲーム機の液晶が映らない Nintendo Switchの修理完了

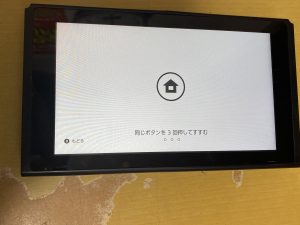

では一通りの修理作業を終え、
Nintendo Switchの端末を起動して動作の確認を行います。

すると、先程は画面の中央が黒くなり、
ゲーム機の液晶が映らない状態でしたが、
しかし修理後は問題なく映像が映し出されるようになりました。

加え、その他のタッチ操作等に異常が無いか等も確認し、
特に不具合も見られず、
無事修理を終え、お客様へ端末をお返しすることができました。

スマホスピタル広島本通店ではNintendo Switchの修理も実施しております。
もしお使いの端末で、液晶が映らない、
コントローラーが上手く動かせない等でお困りの際は、
是非お気軽にお問い合わせ下さいませ。
