ゲーム機修理

スマホスピタル広島本通 イヤホンの先が折れて詰まって使えない、Nintendo Switchの修理を実施しました。

Nintendo Switch イヤホンジャック交換修理について

今回修理のご相談を頂いたのは、
イヤホンの先が折れて詰まってしまい、
ボイスチャットができなくなったと、
Nintendo Switchの修理のご相談を、
安佐南区にお住いのお客様より頂きました。

Nintendo Switch イヤホンの先が折れて詰まった端末の状態

まず、イヤホンの先が折れてしまったとの事ですので、
イヤホンジャックの箇所を確認してみます。

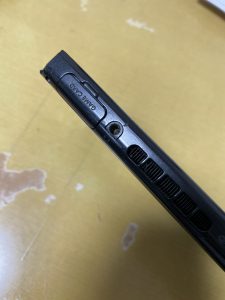

イヤホンの先が折れて

確かにジャック部分に物が詰まってしまっており、
それによりイヤホンが使用できない状態になっています。

また、何とか取り出そうとして見ても、
上手くひっかける個所もなく取り出せそうにありません。

よって、このイヤホンジャック部品自体を交換する作業を行っていきます。

Nintendo Switch イヤホンの先が折れて詰まった部品の交換修理

では、イヤホンジャックを交換するために、
Nintendo Switchの端末の分解作業を進めていきます。

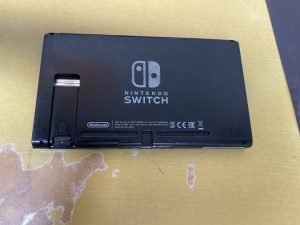

最初に背面の黒いパネルを取り外します。
この黒いパネルは四角のY字のネジと、
上下左右にある+のネジを外して分解します。

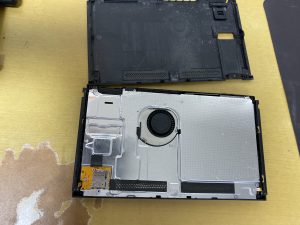

次に出てきたシルバーのヒートシンクプレートを取り外します。
このプレートは+のネジ止めがされているのみなので、
簡単に取り外すことが可能です。

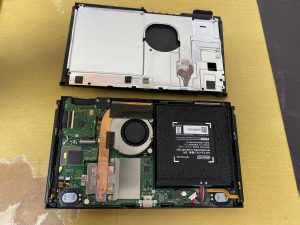

シルバーのプレートを取り外すと基盤等が露出します。

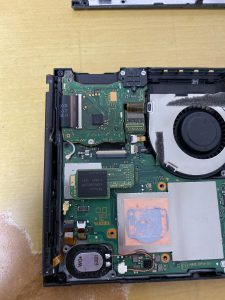

続けて縦に伸びているヒートシンクを取り外します。

イヤホンの先が折れて

また、この部品は端末内部の熱を排熱するための部品なのですが、
今回取り外したいイヤホンジャック部品のコネクタは、
この部品の舌に取り付けられているのです。

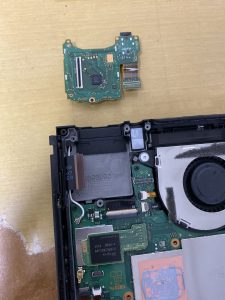

最後にゲームカードトレイと呼ばれる、
ゲームソフトの読み込み部品の取り外しです。
この部品がイヤホンジャックと一緒になっており、
この部品ごと交換を行います。

イヤホンの先が折れて

この様に部品の取り外しが完了したら、
その後分解した部品の組み立てを行い、
端末の動作確認を行います。

Nintendo Switch イヤホンの先が折れて詰まった端末の修理完了

さて、一通りの作業を終えたので動作確認を行います。

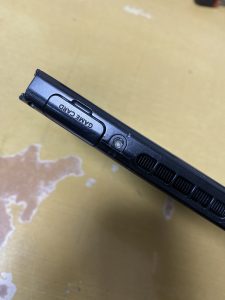

先程はイヤホンの先が折れて詰まった状態でしたが、
当然修理後は問題なくイヤホンを差し込むことができる状態になりました。

イヤホンの先が折れて

またイヤホンを差し込んで正常にイヤホンが使用できること等も確認出来、
無事修理を終え、お客様へ端末をお返しすることができました。

もしお使いのNintendo Switchの端末で、
イヤホンの先が折れて詰まってしまった、
音が聞こえなくなった等でお困りの際は、
是非スマホスピタル広島本通店へご相談下さいませ。
