画面交換修理(重度)

スマホスピタル広島駅前 iPhoneXRの画面割れと画面の右半分が真っ黒(液漏れ)状態のものを修理させていただきました。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b%ef%bc%91 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b%ef%bc%92 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b%ef%bc%93

iPhoneXRの画面が割れてしまい、右半分が真っ黒で映っていない状態の端末をお預かりしました。

iPhoneXRはま発売されて1年経っておりません。

お客様からお許しをいただいたうえで、アイフォンXR分解の手順をこの機会にみなさんと勉強しようと思います。



iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0039

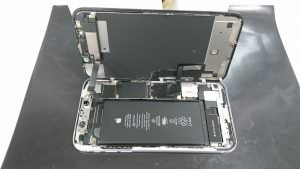

画面を固定してあるネジを取り外して本体と画面部品を分離させようとしている写真になります。

アイフォン7から写真のような開きかたになります。

力加減が難しいのと、ネジが衝撃で曲がっているとここでトラブルが起こってしまいますのでお気を付けください。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0038 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0036

バッテリーのコネクターの真上に今回交換する画面パーツのコネクターが存在します。

バッテリーコネクター保護目的のカバーを専用ドライバーで慎重に外しましょう。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0037 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0035 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0034

次にイヤースピーカーが本体と繋がっているエリアを保護するカバーを取り外します。

ぜんぶで4か所のネジを外すのですが1か所だけネジの種類が異なりますので要注意です。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0033 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0032



カバーを外し、コネクターを本体電子基板から外して慎重に画面を持ち上げます。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0031

本体電子基板のコネクターがたくさんありますが、

バッテリーから伸びたコネクターを外して

誤って電源ボタンをおして電気が流れないようにしましょう。

 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0027iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0025 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0024 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0023 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0022 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0021

スピーカー部分を取り外してネジが曲がったりしていないか確認しましょう。

一部ネジの種類が残りのネジと異なります。ネジ穴を確認して使用するドライバーを間違えないようにしましょう。



iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0019 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0020



iPhoneXと異なり、iPhoneXRにはiPhone7、iPhone8にも使われていたヒートシンクプレートが採用されています。

固定されているネジが9個と多いので気をつけましょう。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0008

iPhone4Sや4のようにナナメ方向にもネジが存在するのですがiPhone4Sや4修理したことのある人が近年少ないので伝わりにくい。。。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0020 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0018

やたら強力な粘着テープで画面の映像、タッチ操作を管理するケーブルがヒートシンクプレートに貼り付けられています。

千切らないように気をつけましょう。

iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0011 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0015 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0016



ヒートシンクプレートのスリットからケーブルを抜き出すとき、

逆に新しい部品にヒートシンクプレートを取り付ける時は

スリットのエッジでケーブルが傷つかないように気をつけましょう。



 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0005 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0006

部品の取り付けで無くしやすいのがイヤースピーカーのこの部品。

おそらくスピーカーと画面の間のスキマを埋めるための金具だと思うのですが

正直なんの機能を管理しているのかまだわかりません。。。

ご存知の方いらっしゃいましたらご一報ください。



iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0002 iphonexr%e7%94%bb%e9%9d%a2%e4%ba%a4%e6%8f%9b_190512_0001



以上の手順を逆手順で進めて部品を取り付けて最後に電源入れて動作チェック!!

スムーズにいけば1時間くらいでしょうか。

まだ不慣れな部分もありますので他にスムーズな方法が見つかればまたお知らせいたします。



なにはともあれデータも無事にお返しすることが出来てホッとしております。



いくつか省略していることもありますが、

iPhoneXRの画面交換の流れは以上になります。

まだまだ部品が高額ですのでおいそれと修理出来る端末ではございませんが

お困りの際はぜひともスマホスピタル広島駅前店、

およびスマホスピタル広島本通店までご相談くださいませ。
